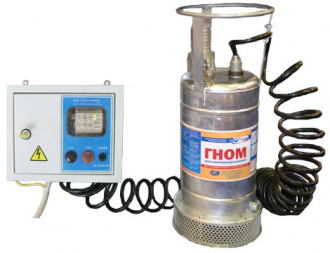

Насосы ГНОМ центробежные погружные переносные (Промприбор)
ДОКУМЕНТАЦИЯ :
-
Руководство по эксплуатации № 452.00.00.00 РЭ ГОСТ 12.2.003-91, ГОСТ 12.2.007.0-75, ГОСТ Р 52744-2007, ТР ТС 010/2011 и ТУ 3631-150-75666544-2006pdf / 679.72 КБ
-
Опросные листыdoc / 173.5 КБ
Скачать :
-
13.08.20252025 / 380.44 КБ / pdf
-
13.08.20252025 / 893.56 КБ / pdf
-
13.08.20252025 / 90.82 КБ / pdf
-
13.08.20252025 / 142.08 КБ / pdf
-
13.08.20252025 / 176.39 КБ / pdf
-
13.08.20252025 / 151.65 КБ / pdf
-
13.08.20252025 / 141.36 КБ / pdf
Назначение
Электронасосы центробежные погружные типа ГНОМ предназначены для оперативной откачки чистой и загрязнённой воды, при содержании механических примесей до 10 % по массе и размером твёрдых частиц до 5 мм.
Исполнение
- стальной, покрытый цинком, методом горячего цинкования или из нержавеющей стали;
- основное (температура жидкости от 0 до 35 °С) или Тр (температура жидкости свыше 35 до 60 °С);
- с поплавковым выключателем или без выключателя;
- с рубашкой охлаждения или без рубашки;
- с термозащитой;
- с быстросъёмным соединением (опция).
Марки / Характеристики
| Типоразмер электронасоса | Подача max, м3/ч (л/мин) | Напор max, м | Напр, В | Потреб. max мощн., кВт | Номин. ток, А | Част. вращ., об/мин | L (мин. высота погруж. насоса при работе) | H (высота насоса) | DУ (внутр. диам. вых. патру- бка) | DH (наруж. диам. вых. патру- бка) | DФ (внеш. диам. филь- тра) |
Масса, кг |
| ГНОМ 6-10 ГНОМ 6-10Тр |
6(100) | 10 | 380 220 |
0,75 | 1,75 | 2900 | 350 | 469 | 25 | 37 | 218 | 13,6 |
| ГНОМ 6-10* ГНОМ 6-10Тр* |
6(100) | 10 | 380 220 |
0,75 | 6 | 2900 | 70 | 500 | 25 | 37 | 218 | 17,5 |
| ГНОМ 10-10 ГНОМ 10-10Тр |
10 (167) | 10 | 380 220 |
0,75 | 1,75 | 2900 | 350 | 469 | 25 | 37 | 218 | 13,6 |
| ГНОМ 10-10* ГНОМ 10-10Тр* |
10 (167) | 10 | 380 220 |
0,75 | 6 | 2900 | 70 | 500 | 25 | 37 | 218 | 17,5 |
| ГНОМ 16-16 ГНОМ 16-16Тр |
16 (267) | 16 | 380 220 |
1,5(1,1**) | 3,3 | 2900 | 395 | 515 | 32 | 45,5(38) | 235 | 16,7 |
| ГНОМ 16-16* ГНОМ 16-16Тр* |
16 (267) | 16 | 380 220 |
1,5(1,1**) | 8,4 | 2900 | 70 | 544 | 32 | 45,5(38) | 218 | 20 |
| ГНОМ 25-20* ГНОМ 25-20Тр* |
25 (417) | 20 | 380 | 2,2 | 4,6 | 2900 | 70 | 602 | 40 | G1 ½-B (48) |
227 | 25 |
| ГНОМ 40-25* ГНОМ 40-25Тр* |
40(667) | 25 | 380 | 4 | 8,18 | 2900 | 80 | 690690 | 50 | G2-B (60) |
263 | 45 |
| ГНОМ 53-10* ГНОМ 53-10Тр* |
53(883) | 10 | 380 | 4 | 8,18 | 2900 | 80 | 690 | 50 | G2-B (60) |
263 | 45 |
| ГНОМ 50-25* ГНОМ 50-25Тр* |
50(833) | 25 | 380 | 5,5 | 10,93 | 2900 | 80 | 690 | 50 | G2-B (60) |
263 | 45 |
| ГНОМ 80-25* ГНОМ 80-25Тр* |
80 (1333) | 25 | 380 | 7,5 | 14,4 | 2900 | 120 | 882 | 80 | G3-B (96) |
344 | 95 |
| ГНОМ 80-40* ГНОМ 80-40Тр* |
80 (1333) | 40 | 380 | 11 | 21,1 | 2900 | 120 | 882 | 80 | G3-B (96) |
344 | 95 |
| ГНОМ 80-45* ГНОМ 80-45Тр* |
80 (1333) | 45 | 380 | 15 | 28,8 | 2900 | 120 | 932 | 80 | G3-B (96) |
344 | 105 |
| ГНОМ 100-25* |
100 (1667) | 25 | 380 | 11 | 21,1 | 2900 | 120 | 882 | 80 | G3-B (96) |
344 | 95 |
* - исполнение с рубашкой охлаждения.
** - с напряжением питания 220В

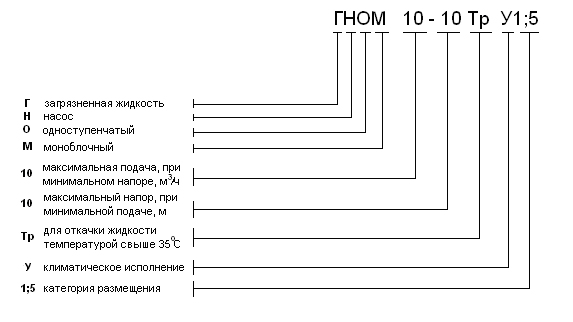

Условное обозначение
Применение
- для осушения котлованов и траншей (в промышленном и гражданском строительстве);
- в очистных и гидросооружениях;
- для осушения подземных коммуникаций и подвалов;
- при осушении и орошении в сельском хозяйстве;
- для размыва отложений с последующей откачкой.
-
