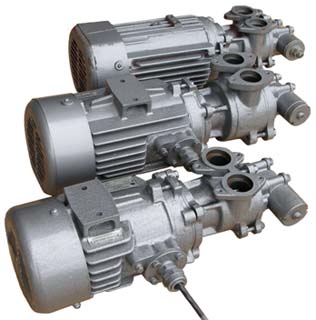

Насосы БШМ шестеренные
ДОКУМЕНТАЦИЯ :
-
Руководство по эксплуатации № 547.00.00.00 РЭ ТУ 3632-164-05806720-2012doc / 1.72 МБ
-
Опросные листыdoc / 173.5 КБ
Особенности, преимущества
Электронасосы БШМ являются усовершенствованными аналогами шестеренчатых масляных насосов НШ, НМШ, Ш.
Преимущества применения электронасосов БШМ в сравнении с насосами НШ, НМШ, Ш:
- Моноблочная конструкция электронасосов БШМ - минимальные габариты и масса.
- Отсутствие редукторов и муфт позволило достичь низкого уровня шумности и вибронагруженности.
- Перепускной клапан предохраняет силовые элементы насоса и электродвигателя от повышенных нагрузок.
- Подшипники качения "SKF" и торцовые уплотнения "BURGMANN" увеличили ресурс эксплуатации насосов в несколько раз.
- Инновационная компоновка узлов позволяет проводить техническое обслуживание рабочих частей насоса без демонтажа электронасоса. Техническое обслуживание заключается в замене рабочих органов и торцового уплотнения после прокачки 5-6 млн. литров продукта, что в среднем составляет 5 лет эксплуатации.
Такие преимущества как меньшие габариты и масса, низкая шумность и вибронагруженность, отсутствие промежуточных муфт и редукторов, наличие перепускного клапана, надежность в эксплуатации и выгодная стоимость положительно отличают шестеренчатые электронасосы БШМ от шестеренных насосов НШ, НМШ, Ш.
Скачать :
-
05.10.20212021 / 1.67 МБ / pdf
-
05.10.20212021 / 526.74 КБ / pdf
Марки / Характеристики
| Обозначение | Область применения | Электро- двигатель | Мощность, кВт | Подача, м3/ч | Максимальное давление до, МПа | Вязкость, сСт | Аналоги по производи- тельности |
| БШМ-50 | ТРК | АИМ 71В6 | 0,55 | 3 | 0,3 | 0,55-16 | - |
| БШМ-20 | МРК | АИМ 80В6 | 1,1 | 1,2 | 1,6 | 16-600 | - |
| БШМ-40 | Перекачка масло, мазут | АИМ 90L6 | 1,5 | 2,4 | 1,0 | 16-600 | НШ 2-40-1,6 |
| БШМ-40 | Перекачка масло, мазут | АИМ100L6 | 2,2 | 2,4 | 1,6 | 16-600 | НШ 5-25-2,5 |
| БШМ-100 | ТРК | АИМ 80В6 | 1,1 | 6 | 0,4 | 0,55-16 | НШ 8-25-6,3 |
| БШМ-70 | Перекачка масло, мазут | АИМ100L6 | 2,2 | 4,2 | 1,0 | 16-600 | НШ 5-25-4,1 |
| БШМ-70 | Перекачка масло, мазут | АИМ112МВ6 | 4 | 4,2 | 1,6 | 16-600 | НШ 5-25-4,1 |
| БШМ-90 | Перекачка масло, мазут | АИМ112МВ6 | 4 | 5,4 | 1,0 | 16-600 | НШ 8-25-6,3 |
Условное обозначение
Описание
Шестеренчатые электронасосы БШМ - это объемные самовсасывающие насосы с внутренним зацеплением с перепускным клапаном, применяются в технологических линиях и гидравлических системах.
Электронасос БШМ предназначен для перекачивания нефтепродуктов (бензин, керосин, дизтопливо, масло, мазут) без механических примесей. Верхний предел вязкости ограничивается мощностью электродвигателя.На протяжении 20 лет работы электронасосы БШМ превосходно зарекомендовали в топливораздаточных и маслораздаточных колонках, в технологических линиях при перекачке нефтепродуктов с различной производительностью. Более 12 000 электронасосов БШМ эксплуатируются в России и странах СНГ производительностью 50 и 100 л/мин.Конструкция
По степени агрессивности перекачиваемой жидкости, насосы могут быть изготовлены из:
- чугуна (для нефтепродуктов);
- алюминия (для пищевых продуктов);
- нержавеющей стали (для пищевых продуктов);
- бронзы (для морской и обычной воды).
Фактический срок службы электронасосов БШМ до 15 лет.
Перепускной клапан применяется в электронасосах БШМ.
Перепускной клапан предохраняет силовые элементы насоса и электродвигателя от чрезмерных нагрузок, напорный трубопровода и корпус насоса от повышенного давления.
Регулирование давления перепускного клапана осуществляется без разборки или демонтажа клапана.
При срабатывании перепускного клапана происходит частичная или полная циркуляция перекачиваемой жидкости через насос, а давление жидкости в напорном трубопроводе уменьшается. Возможно применение перепускного клапана для регулирования подачи насоса.
-
