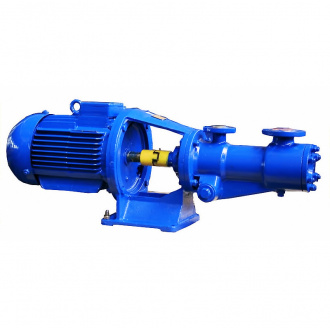

Насосы 3В, 3В*2 трехвинтовые судовые

Насосы 3В, 3В*2 трехвинтовые судовые

оформить заявку »

ДОКУМЕНТАЦИЯ :

  • Насосы винтовые судовые А1 3В 0,25/25, А1 3В 0,6/63 и агрегаты электронасосные
    Руководство по эксплуатации № Н41.767.00.000 РЭ ТУ 26-06-1547-89
    17.06.2014 / 2.79 МБ / pdf
  • Насос винтовой судовой А1 3В 1,6/40 и агрегаты электронасосные
    Руководство по эксплуатации № Н41.456.00.000 РЭ ТУ 26-06-1547-89
    17.06.2014 / 6.44 МБ / pdf
  • Насос винтовой судовой А1 3В 1/100 и агрегат электронасосный
    Руководство по эксплуатации № Н41.181.00.000-7 ПС ТУ 26-06-1547-89
    17.06.2014 / 2.19 МБ / pdf
  • Насос винтовой судовой А1 3В 125/16 и агрегаты электронасосные
    Руководство по эксплуатации № Н41.785.00.000-3М РЭ ТУ 26-06-1547-89
    17.06.2014 / 2.57 МБ / pdf
  • Насос винтовой судовой А1 3В 16/25 и агрегаты электронасосные
    Руководство по эксплуатации № Н41.913.00.000 РЭ ТУ 26-06-1547-89
    17.06.2014 / 917.99 КБ / pdf
  • Насосы винтовые судовые А1 3В 16/63, А2 3В 16/63 и агрегаты электронасосные на их основе
    Руководство по эксплуатации № Н41.491.00.000-1 РЭ ТУ 26-06-1547-89
    17.06.2014 / 2.51 МБ / pdf
  • Агрегат электронасосный А1 3В 2,5/100-3/100Б-23
    Руководство по эксплуатации № Н41.195.00.000 РЭ ТУ 26-06-1547-89
    17.06.2014 / 3.97 МБ / pdf
  • Насос винтовой судовой А1 3В 320/16 и агрегаты электронасосные
    Руководство по эксплуатации № Н41.586.00.000М РЭ ТУ 26-06-1547-89
    17.06.2014 / 2.42 МБ / pdf
  • Насос винтовой судовой А1 3В 400/16 и агрегаты электронасосные
    Руководство по эксплуатации № Н41.851.00.000-01 ПС ТУ 26-06-1547-89
    17.06.2014 / 3.67 МБ / pdf
  • Насос винтовой судовой А1 3В 40/25 и агрегат электронасосный на его основе
    Руководство по эксплуатации № Н41.752.00.000-3М РЭ ТУ 26-06-1547-89
    17.06.2014 / 1.35 МБ / pdf
  • Насос винтовой судовой А1 3В 4/160 и агрегат электронасосный
    Руководство по эксплуатации № Н41.567.00.000-13 ПС ТУ 26-06-1547-89
    17.06.2014 / 2.28 МБ / pdf
  • Насос винтовой судовой А1 3В 4/25 и агрегаты электронасосные на его основе
    Руководство по эксплуатации № Н41.912.00.000 РЭ ТУ 26-06-1547-89
    17.06.2014 / 949.23 КБ / pdf
  • Насос винтовой судовой А1 3В 63/25 и агрегаты электронасосные на его основе
    Руководство по эксплуатации № Н41.217.00.000-1 РЭ ТУ 26-06-1547-89
    17.06.2014 / 5.19 МБ / pdf
  • Насос винтовой судовой А1 3В 8/25 и агрегаты электронасосные на его основе
    Руководство по эксплуатации № Н41.206.00.000-1 РЭ ТУ 26-06-1547-89
    17.06.2014 / 2.33 МБ / pdf
  • Насос винтовой судовой А1 3В 8/63 и агрегаты электронасосные
    Руководство по эксплуатации № Н41.764.00.000-6 ПС ТУ 26-06-1547-89
    17.06.2014 / 3.07 МБ / pdf
  • Насос винтовой судовой А1 3Вх2 320/16 и агрегат электронасосный
    Руководство по эксплуатации № Н41.761.00.000-3М РЭ ТУ 26-06-1547-89
    17.06.2014 / 2.42 МБ / pdf
  • Агрегат электронасосный А1 3Вх2 500/10-400/4б
    Руководство по эксплуатации № Н41.101.00.000 РЭ ТУ 26-06-1547-89
    17.06.2014 / 2.05 МБ / pdf
  • Насос винтовой судовой А2 3В 8/63 и агрегат электронасосный
    Руководство по эксплуатации № Н41.208.00.000 РЭ ТУ 26-06-1547-89
    17.06.2014 / 1.31 МБ / pdf
  • Опросный лист для заказа насосов
    Опросные листы
    19.05.2022 / 173.5 КБ / doc

Особенности, преимущества

  • простота конструкции, возможность проведения ремонта заменой изношенных деталей
  • равномерная транспортировка жидкости без пульсации и перемешивания, вследствие чего не требуется использование гасителя пульсации или компенсаторов в трубопроводах
  • хорошая всасывающая способность насоса до 5 м и более, в зависимости от вязкости перекачиваемой жидкости
  • встроенный перепускной клапан предохраняет насос от повышенного давления
  • малошумность при работе насоса.

Назначение

Насосы трехвинтовые типа 3В предназначены для перекачивания неагрессивных жидкостей, обладающих смазывающей способностью (минеральное масло, мазут, нефть, дизельное топливо ), без абразивных механических примесей, вязкостью до 1500 сСт и температурой до 100°С. Некоторые модели насосов по требованию заказчика могут быть изготовлены для перекачивания жидкостей температурой до 150°С. Нижний предел вязкости ограничивается смазывающей способностью перекачиваемой жидкости, верхний – мощностью электродвигателя и всасывающей способностью насоса.

При заказе перекачиваемую жидкость, пределы вязкости и рабочую температуру необходимо оговорить.

Насосы типа 3В изготавливаются в климатическом исполнении ОМЗ для установки на судах морского и речного флота (с приемкой Морского Регистра и/или Речного Регистра).


Марки / Характеристики

Марки Мощность потребляемая насосом (макс.), кВт Частота вращения, об/мин Частота вращения, c˜¹ Давление на выходе из насоса, кгс/см² не более Давление полного перепуска, МПа КПД насоса, % Напряжения сети, В Частота тока, Гц Вид тока Кинематическая вязкость перекаживаемой среды (расчетная), °ВУ Допускаемая вакуумметрическая высота всасывания, м
А1 3В 0,25/25-0,4/25Б 0.6 2900 48 25 37.5 61 220 50 постоянный 10 6.5
А1 3В 0,25/25-0,4/25Б-1 0.6 2900 48 25 37.5 61 220/380 50 переменный 10 6.5
А1 3В 0,6/63-1/25Б 2.0 2900 48 16 24 65 220/380 50 переменный 10 6.5
А1 3В 0,63/63-0,7/16Б 1.1 2900 48 16 24 65 220/380 50 переменный 10 6.5
А1 3В 1/100-1,8/100Б-3 7.8 2900 48 100 12 72 220/380 50 переменный 10 6.5
А1 3В 1,6/40-1,3/25Б 3 1450 24 25 3 60 220/380 50 переменный 10 6.5
А1 3В 1,6/40-3/10Б 3 2900 48 10 1 55 380 50 переменный 10 6
А1 3В 1,6/40-3/10Б-01 3 2900 48 10 1 55 380 50 переменный 10 6
А1 3В 1,6/40-3/25Б 6 2900 48 25 3 72 220/380 50 переменный 10 6.5
А1 3В 2,5/100-3/100Б-23 2900 48 100 12 74 380 50 переменный 6
А1 3В 4/25-6,8/10Б 4.5 2900 48 10 60 220/380 50 переменный 10 6
А1 3В 4/25-6,8/25Б 6 2900 48 25 77 220/380 50 переменный 10 6
А1 3В 4/160 37 2900 48 160 19 76 220/380 50 переменный 10 6
А1 3В 8/25-5/4Б 1450 24 4 0.6 65 220/380 50 переменный 10 5
А1 3В 8/25-11/10Б 3000 50 10 1.5 72 220 50 постоянный 10 5
А1 3В 8/25-11/10Б-1 2900 48 10 1.5 72 220/380 50 переменный 10 5
А1 3В 8/63 18.5 2900 48 40 6 74 220/380 50 переменный 10 5
А1 3В 8/63-11/40Б 18.5 2900 48 40 6 74 220/380 50 переменный 10 5
А1 3В 8/63-11/40Б-1 18.5 2900 48 40 6 74 220/380 50 переменный 10 5
А1 3В 16/63-20/63Ю 2900 48 63 75 380 50 переменный 10 5
А1 3В 16/63-20/63Ю-13 2900 48 63 75 380 50 переменный 10 5
А1 3В 16/63-20/63Ю-3 2900 48 63 75 380 50 переменный 10 5
А1 3В 16/25-22/10Б 10 2900 48 10 1.5 77 220/380 50 переменный 10 5
А1 3В 16/25-22/25Б 21 2900 48 25 3.75 77 220/380 50 переменный 10 5
А1 3В 63/25-45/6,3Б 1450 24 6.3 10 72 220/380 50 переменный 10 5
А1 3В 63/25-50/4Б 1450 24 4 6 64 220/380 50 переменный 10 5
А1 3В 40/25 980 16 4 0.6 65 220/380 50 переменный 10 5
А1 3В 125/16-50/4Б 730 12 4 0.6 65 220/380 50 переменный 10 5
А1 3В 125/16-90/4Б 1450 24 4 0.6 71 220/380 50 переменный 10 5
А1 3В 125/16-90/10Б 1450 24 10 1.5 73 220/380 50 переменный 10 5
А1 3В 320/16-125/4Б 28 1450 24 4 0 68 380 50 переменный 5
А1 3В 320/16-125/10Б 60 1450 24 10 1 78 380 50 переменный 5
А1 3В 400/16-80/4Б 730 12 4 0.6 65 380 50 переменный 10 5
А1 3В 400/16-160/4Б 1450 24 4 0.6 67 380 50 переменный 10 5
А1 3Вх2 320/16-250/4Б 1450 24 4 0.6 74 380 50 переменный 10 5
А1 3Вх2 400/16-320/4Б 1450 24 4 0.6 70 380 50 переменный 10 5
А1 3Вх2 500/10-400/4Б 1450 24 4 0.6 72 380 50 переменный 10 5
А2 3В 8/63 10/7/6/4 1450/980/760/480 24/16/12/8 40 6 72 220/380 50 переменный 50 5
А2 3В 16/63 2900 48 75 75 380 50 переменный 10 5

Условное обозначение

Например А1 3В х2 500/10-400/4Б ОМ3,ТУ 26-06-1547-89, где:

  • А – конструктивный признак модернизированного насоса,
  • 1 – порядковое исполнение,
  • 3В х2 500/10 – обозначение типоразмера по ГОСТ 20883-88,
  • 400 – округленное значение подачи насоса в агрегате, м3/ч,
  • 4 – давление на выходе насоса в агрегате, кгс/см2,
  • Б – обозначение материала проточной части – бронза,
  • ОМ – климатическое исполнение
  • 3 - категория размещения по ГОСТ 15150-69.

Конструкция

Агрегат электронасосный состоит из трехвинтового насоса и двигателя, фонаря, муфты, предохранительного клапана.

По принципу действия трехвинтовой насос – объемный.

Насос состоит из следующих основных деталей и сборочных единиц: гидравлической части, корпуса с крышками, торцового уплотнения, предохранительного и шарикового клапанов.

Внутри корпуса вставлена обойма с тремя цилиндрическими расточками, в которой расположены один ведущий винт и два ведомых, служащих для уплотнения ведущего винта.

Профиль нарезки винтов специальный, обеспечивающий их взаимное сопряжение; нарезка двухзаходная, на ведущем винте- левая, на ведомых- правая.

При вращении винтов во всасывающей полости насоса создается разрежение, в результате чего перекачиваемая жидкость поступает во впадины нарезки винтов взаимно замыкающихся при их вращении. Замкнутый в нарезке винтов объем жидкости перемещается в обойме прямолинейно без перемешивания и вытесняется в нагнетательную полость. Попадание воздуха в рабочие органы насоса недопустимо.

На выходе ведущего винта в полости крышки сальника установлено торцовое уплотнение.


Применение

  • для обеспечения подачи топлива в системах питания судовых дизельных установок на морских и речных судах,
  • для обеспечения работы судовых котельных установок(подача топлива)
  • в системах подачи смазывающей жидкости в судовых турбинных установках
  • в качестве насосов высокого давления(для перекачки минеральных масел) в системах гидравлики
