Насосы ВК-(2Г,1Г), ВКС-(2Г,1Г) вихревые консольные с торцовыми уплотнениями

Насосы вихревые ВК-(2Г,1Г), ВКС-(2Г,1Г) и агрегаты электронасосные на их основе, предназначенные для перекачивания нейтральных, слабоагрессивных, вредных, и взрывоопасных жидкостей кинематической вязкостью до 36×10-6 м²/с (36сСт), с содержанием твердых включений, не более 0,01% по массе и размером не более 0,05 мм, в которых материалы проточной части не допускают линейную скорость сплошной коррозии более 0,1мм/год по ГОСТ9.908-85.

Насосы относятся к изделиям вида 1 (восстанавливаемые) по ГОСТ 27.003-90

Насосы и агрегаты разработаны с учетом требований безопасности, определяемых ГОСТ Р 52743-2007.

Насосы (агрегаты) разработаны с учетом требований поставки на экспорт в соответствии с требованиями ОСТ26-06-2011-79.

Например ВК 2/26 А - 2Г У3.1 ТУ 26-06-1213-81 , где :

• ВК – тип насоса : ВК - вихревой консольный, ВКС - вихревой консольный самовсасывающий;
• 2 - подача, л/с;
• 26 - напор, м;
• А - условное обозначение материала проточной части: А - чугунное, Б - бронзовое, К - нержавеющее ;
• 2Г – тип уплотнения вала: 1Г – одинарное торцовое уплотнение, 2Г – двойное торцовое уплотнение;
• У3.1 –климатическое исполнение и категория размещения.

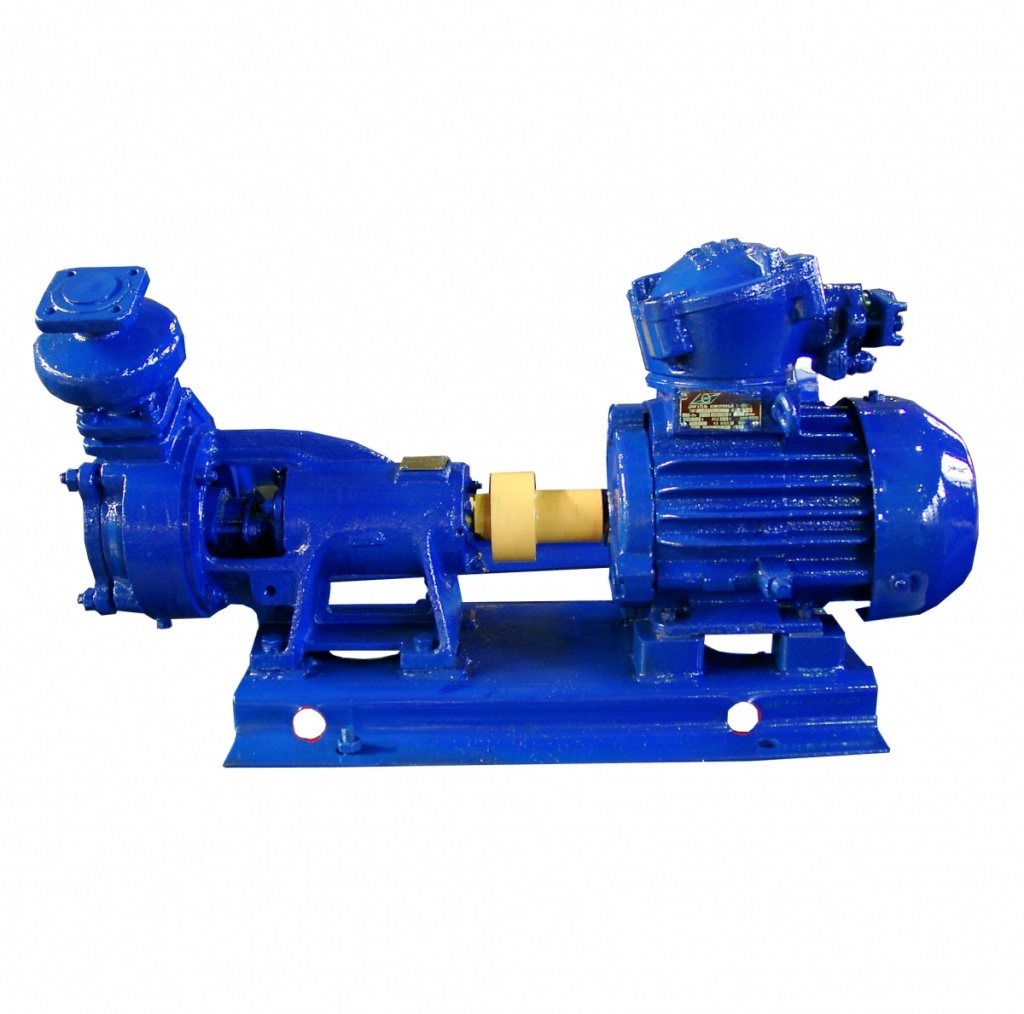

Агрегат электронасосный состоит из насоса и приводного двигателя, установленных на общей фундаментной раме или плите и соединенных между собой при помощи упругой муфты.

Насосы ВК-(2Г,1Г) и ВКС-(2Г,1Г) – вихревые, одноступенчатые, горизонтальные, консольные.

Перемещение жидкой среды по кольцевому каналу и придание ей необходимой энергии осуществляется рабочим колесом, которое представляет собой диск с радиально расположенными лопатками.

Размеры гидравлической части меняются в зависимости от типоразмера насоса, но конструкция всех насосов одинакова. Рабочая камера проточной части насоса выполнена в корпусе и крышке корпуса и представляет собой кольцевой канал, сообщающийся с входным и выходным патрубками насоса. Всасывающая и направляющая часть канала разделены перемычкой (отсекателем).

Рабочее колесо, закреплено на валу шпонкой и имеет возможность свободного перемещения в осевом направлении. Имеющиеся в диске отверстия позволяют разгрузить рабочее колесо от осевых сил.

Вал насоса вращается в двух шарикоподшипниковых опорах, установленных в кронштейне насоса.

Для предотвращения протечек в окружающую среду в корпусе устанавливается двойное или одинарное торцовое уплотнение.

Для обеспечения самовсасывания насосы типа ВКС снабжены колпаком напорным, устанавливаемом на отводящем патрубке.

• перекачка продуктов переработки нефти, жидкостей и сред в технологических процессах предприятий нефтеперерабатывающей и химической отрасли, судостроении
• перекачивания нейтральных, слабоагрессивных,  вредных, и взрывоопасных жидкостей в технологических процессах на предприятиях горно-металлургической отрасли, тепловой и атомной энергетики
