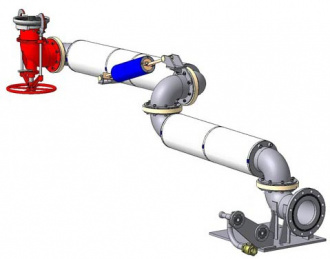

Установки нижнего слива с пароподогревом УСНПп-150/175

Установка нижнего слива УСНПп-150/175 с пароподогревом

Установки нижнего слива с пароподогревом УСНПп-150/175
  • Установки нижнего слива с пароподогревом УСНПп-150/175
  • Установки нижнего слива с пароподогревом УСНПп-150/175

оформить заявку »

ДОКУМЕНТАЦИЯ :

  • Опросный лист на "Оборудование для железнодорожных сливных эстакад"
    Опросные листы
    19.05.2022 / 358.49 КБ / docx
  • Установки нижнего слива нефтепродуктов железнодорожных вагонов - цистерн с пароподогревом типа УСН Пп 150/175
    Руководство по эксплуатации № 698.00.00.00 РЭ ГОСТ 18194-79 и ТУ 3689-186-0580 6720-2002
    19.06.2014 / 1.63 МБ / pdf

Марки / Характеристики

Наименование параметра, размера Норма
УСН-150 УСН-175
Диаметр условного прохода, мм 150 175
Условное давление, МПа (кгс/см2) 0,4 (4)
Сопротивление заземления между головкой присоединительной и контуром заземления, Ом, не более 10
Диапазон температур окружающей среды, 0С
- для климатического исполнения У от - 40до +50
 - для климатического исполнения ХЛ от -60 до +50
Влажность окружающей среды при температуре
- для климатического исполнения У 75 % при  + 15 0С
- для климатического исполнения ХЛ 85 % при - 6 0С
Материал уплотнений шарнирных соединений Резиновая смесь
Пентасил ФС-602 ТУ 2512-087-40245042-2004
Материал уплотнений головки присоединительной Маслобензостойкая резина 3826с-НТА ТУ 005.1166-87
Габаритные размеры в гаражном положении, мм, не более:
- длина 2100
- ширина 800
- высота 1300
Масса, кг, не более 145
Зона подключения установки к патрубку сливного прибора вагона - цистерны, м, не менее ±2
Уклон патрубков установки относительно горизонтальной плоскости, град, не менее 1,0

Описание

1. Устройство предназначено для нижнего слива нефти, вязких нефтепродуктов из железнодорожных вагонов-цистерн.

2. Установка применяется в составе сливного комплекса с независимым разогревом продукта в цистерне.

3. Применение паровой рубашки с теплоизоляцией, на трубопроводах установки позволяет компенсировать теплопотери в процессе слива.

4. Применение конденсатоотводчика позволяет без пропуска пара, безопасно отводить отработанный конденсат.

5. Применение оригинальных роликовых шарниров, из термообработаных материалов, позволяет повысить надежность установки и производить замену уплотнений без полной разборки шарниров.

6. В составе установки применена усиленная конструкция шарниров позволяющая увеличить допустимую механическую нагрузку, от веса паровых рубашек и теплоизоляции.

7. Конструкция устройства в виде системы шарнирно-сочлененных труб обеспечивает: закрытую систему слива, легкость и удобство в работе, надежность и безопасность проведения сливоналивных операций.

8. Конструкция установок нижнего слива нефти и нефтепродуктов в железнодорожные цистерны обеспечивает полное освобождение от остатков сливаемого продукта.

9. Применение в конструкции шарниров уплотнений торцового типа с использованием скользящей пары трения: фторсиликоновая резина по фторопласту, за счет уменьшения коэффициента терния и повышения маслобензонстойкости, повышает надежность установки.

10. Применение в уплотнении стандартизированных резиновых колец круглого сечения повысило ремонтопригодность установки, и подобрать оптимальный материал уплотнения в зависимости от сливаемого продукта, без конструкторской доработки.

11. Пружинный балансир, закрыт защитным кожухом, обеспечивающим безопасность обслуживающего персонала.

12. Изготовление прихватов из стали с последующим обмеднением методом наплавления, и присоединительной головки из алюминиевого сплава позволяет избежать искрообразования при фиксации к сливному прибору ЖД цистерны, и повысить долговечность прихватов.

13. Самозакрывающиеся прихваты надежно фиксируют присоединительную головку УСН к сливному прибору ЖД цистерны, что уменьшает время на проведение подготовительных работ.

14. Управление прихватами происходит одним штурвалом, что значительно упрощает процесс присоединения к сливному прибору ЖД цистерны.

15. Уплотнение присоединительной головки обеспечивает герметичное соединение со сливным прибором цистерны, в процессе слива.

16. Из опыта общения с персоналом, эксплуатирующим установки нижнего слива, для удобства работы, в установке имеется дополнительные ручки и поручни.

17. Применение в качестве самостоятельного покрытия - полиуретанового цинконаполненного грунта, позволило повысить антикоррозионную стойкость установок за счет комбинации барьерной и электрохимической защиты.


Комплектация

№поз. Наименование  Обозначение  Количество, шт.
УСН-150 УСН-175
1 Установка УСН-175 У1 1045.00.00.00 - - 1 -
2 Установка УСН-175 ХЛ1 1045.00.00.00-02 - - - 1
3 Установка УСН-150 У1 1045.00.00.00-08 1 - - -
4 Установка УСН-150 ХЛ1 1045.00.00.00-10 - 1 - -
Эксплуатационная документация
1 Паспорт. Установки нижнего слива светлых нефтепродуктов железнодорожных вагонов-цистерн типа УСН 1045.00.00.00 ПС 1 экз. 1 экз. 1 экз. 1 экз.
2 Руководство по эксплуатации. Установки нижнего слива светлых нефтепродуктов железнодорожных вагонов-цистерн типа УСН 1045.00.00.00 РЭ 1* экз. 1* экз. 1* экз. 1* экз.
3 Упаковочный лист   1 экз. 1 экз. 1 экз. 1 экз.
Запасные части
1 Кольцо180-190-46-2-3 ГОСТ 18829-73 4 4 4 4
2 Кольцо уплотнительное 708.06.00.18 1 1 1 1
3 Уплотнение 1045.02.00.11 4 4 4 4
Монтажные части
5 3Ш8.926.046 Болт фундаментный 4 4 4 4
6 Гайка М20-6Н.5. ГОСТ 5915-70 4 4 4 4
7 Шайба 20.65Г. ГОСТ 6402-70 4 4 4 4
8 Шайба 20.01. ГОСТ 11371-78 4 4 4 4
* На партию.
