№поз. | Наименование | Обозначение | Количество, шт. | |||
УСН-150 | УСН-175 | |||||
1 | Установка УСН-175 У1 | 1045.00.00.00 | - | - | 1 | - |
2 | Установка УСН-175 ХЛ1 | 1045.00.00.00-02 | - | - | - | 1 |
3 | Установка УСН-150 У1 | 1045.00.00.00-08 | 1 | - | - | - |
4 | Установка УСН-150 ХЛ1 | 1045.00.00.00-10 | - | 1 | - | - |
Эксплуатационная документация | ||||||
1 | Паспорт. Установки нижнего слива светлых нефтепродуктов железнодорожных вагонов-цистерн типа УСН | 1045.00.00.00 ПС | 1 экз. | 1 экз. | 1 экз. | 1 экз. |
2 | Руководство по эксплуатации. Установки нижнего слива светлых нефтепродуктов железнодорожных вагонов-цистерн типа УСН | 1045.00.00.00 РЭ | 1* экз. | 1* экз. | 1* экз. | 1* экз. |
3 | Упаковочный лист | 1 экз. | 1 экз. | 1 экз. | 1 экз. | |
Запасные части | ||||||
1 | Кольцо180-190-46-2-3 | ГОСТ 18829-73 | 4 | 4 | 4 | 4 |
2 | Кольцо уплотнительное | 708.06.00.18 | 1 | 1 | 1 | 1 |
3 | Уплотнение | 1045.02.00.11 | 4 | 4 | 4 | 4 |
Монтажные части | ||||||
5 | 3Ш8.926.046 | Болт фундаментный | 4 | 4 | 4 | 4 |
6 | Гайка М20-6Н.5. | ГОСТ 5915-70 | 4 | 4 | 4 | 4 |
7 | Шайба 20.65Г. | ГОСТ 6402-70 | 4 | 4 | 4 | 4 |
8 | Шайба 20.01. | ГОСТ 11371-78 | 4 | 4 | 4 | 4 |
* На партию. |

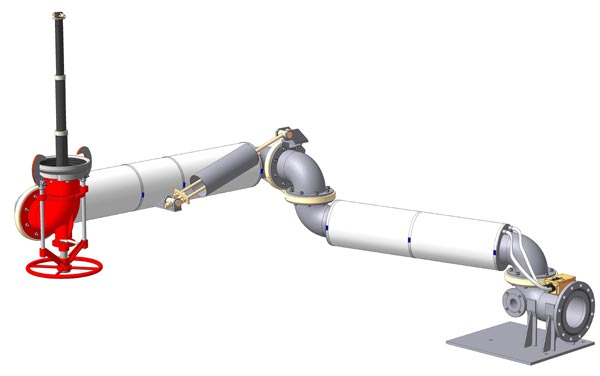

1. Устройство предназначено для нижнего слива нефти, вязких нефтепродуктов из железнодорожных вагонов-цистерн.
2. Установка применяется в составе сливного комплекса с циркуляцией разогретого продукта.
3. Применение автоматического телескопического гидромонитора позволяет произвести подачу разогретого продукта в цистерну непосредственно в процессе слива, не производя дополнительных подключений.
4. Подключение трубопровода разогретого продукта производится как с левой, так и с правой стороны установки.
5. Применение саморегулирующегося обогревного кабеля на трубопроводах, с теплоизоляцией установки позволяет компенсировать теплопотери в процессе слива.
6. Применение оригинальных роликовых шарниров, из термообработаных материалов, позволяет повысить надежность установки и производить замену уплотнений без полной разборки шарниров.
7. В составе установки применена усиленная конструкция шарниров позволяющая увеличить допустимую механическую нагрузку, от веса дополнительных трубопроводов гидромонитора и теплоизоляции.
8. Конструкция устройства в виде системы шарнирно-сочлененных труб обеспечивает: закрытую систему слива, легкость и удобство в работе, надежность и безопасность проведения сливоналивных операций.
9. Конструкция установок нижнего слива нефти и нефтепродуктов в железнодорожные цистерны обеспечивает полное освобождение от остатков сливаемого продукта.
10. Применение в конструкции шарниров уплотнений торцового типа с использованием скользящей пары трения: фторсиликоновая резина по фторопласту, за счет уменьшения коэффициента терния и повышения маслобензонстойкости, повышает надежность установки.
11. Применение в уплотнении стандартизированных резиновых колец круглого сечения повысило ремонтопригодность установки, и подобрать оптимальный материал уплотнения в зависимости от сливаемого продукта, без конструкторской доработки.
12. Пружинный балансир, закрыт защитным кожухом, обеспечивающим безопасность обслуживающего персонала.
13. Изготовление прихватов из стали с последующим обмеднением методом наплавления, и присоединительной головки из алюминиевого сплава позволяет избежать искрообразования при фиксации к сливному прибору ЖД цистерны, и повысить долговечность прихватов.
14. Самозакрывающиеся прихваты надежно фиксируют присоединительную головку УСН к сливному прибору ЖД цистерны, что уменьшает время на проведение подготовительных работ.
15. Управление прихватами происходит одним штурвалом, что значительно упрощает процесс присоединения к сливному прибору ЖД цистерны.
16. Уплотнение присоединительной головки обеспечивает герметичное соединение со сливным прибором цистерны, в процессе слива.
17. Из опыта общения с персоналом, эксплуатирующим установки нижнего слива, для удобства работы, в установке имеется дополнительные ручки и поручни.
18. Применение в качестве самостоятельного покрытия - полиуретанового цинконаполненного грунта, позволило повысить антикоррозионную стойкость установок за счет комбинации барьерной и электрохимической защиты.
№поз. | Наименование | Обозначение | Количество, шт. | |||
УСН-150 | УСН-175 | |||||
1 | Установка УСН-175 У1 | 1045.00.00.00 | - | - | 1 | - |
2 | Установка УСН-175 ХЛ1 | 1045.00.00.00-02 | - | - | - | 1 |
3 | Установка УСН-150 У1 | 1045.00.00.00-08 | 1 | - | - | - |
4 | Установка УСН-150 ХЛ1 | 1045.00.00.00-10 | - | 1 | - | - |
Эксплуатационная документация | ||||||
1 | Паспорт. Установки нижнего слива светлых нефтепродуктов железнодорожных вагонов-цистерн типа УСН | 1045.00.00.00 ПС | 1 экз. | 1 экз. | 1 экз. | 1 экз. |
2 | Руководство по эксплуатации. Установки нижнего слива светлых нефтепродуктов железнодорожных вагонов-цистерн типа УСН | 1045.00.00.00 РЭ | 1* экз. | 1* экз. | 1* экз. | 1* экз. |
3 | Упаковочный лист | 1 экз. | 1 экз. | 1 экз. | 1 экз. | |
Запасные части | ||||||
1 | Кольцо180-190-46-2-3 | ГОСТ 18829-73 | 4 | 4 | 4 | 4 |
2 | Кольцо уплотнительное | 708.06.00.18 | 1 | 1 | 1 | 1 |
3 | Уплотнение | 1045.02.00.11 | 4 | 4 | 4 | 4 |
Монтажные части | ||||||
5 | 3Ш8.926.046 | Болт фундаментный | 4 | 4 | 4 | 4 |
6 | Гайка М20-6Н.5. | ГОСТ 5915-70 | 4 | 4 | 4 | 4 |
7 | Шайба 20.65Г. | ГОСТ 6402-70 | 4 | 4 | 4 | 4 |
8 | Шайба 20.01. | ГОСТ 11371-78 | 4 | 4 | 4 | 4 |
* На партию. |
