Установки верхнего слива переносные УПВС-80
ДОКУМЕНТАЦИЯ :
-
Руководство по эксплуатации № 814.00.00.00 РЭ ТУ 3689-252-0 5806720-200719.06.2014 / 4.13 МБ / pdf
-
Опросные листы19.05.2022 / 358.49 КБ / docx
Скачать :
-
Разрешение на применениеЗагрузить
(05.10.20212021 / 246.04 КБ / pdf)
Марки / Характеристики
| Наименование параметра, размера | УПВС-80 |
| Диаметр условного прохода, мм | 80 |
| Рабочее вакуумметрическое давление, МПа (кгс/см2) | 0,05 (0,5) |
| Диапазон температур окружающей среды, °С | от -60 до +50 |
| Габаритные размеры в гаражном положении, мм, не более: | |
| - длина | 1900 |
| - ширина | 250 |
| - высота | 5000 |
| Масса, кг, не более | 55 |
| Вязкость перекачиваемого продукта, сСт, не более | 20 |
Описание

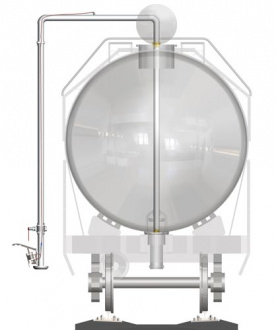

1. Установки предназначены для аварийного освобождения неисправных железнодорожных вагонов-цистерн, соответствуют техническим условиям для установок верхнего слива типа УПВС-80 ТУ 3689-252-05806720-2007, и имеют разрешение на применение федеральной службы по экологическому, технологическому и атомному надзору № РРС 00-32406 от 17.12.2008г.
2. Установки УПВС-80 оснащены узлом, совместимым с присоединительным устройством установки типа УСН, что позволяет произвести слив неисправной цистерны непосредственно на эстакаде, уменьшив потери времени на расцепку и перегон цистерны на специально оборудованные места.
3. Для облегчения манипуляций с установкой, при изготовлении, применена разборная конструкция без шарниров. Вес каждого элемента не превышает 10-15 кг.
4. Быстроразъемные трубопроводы изготовлены из искронедающих алюминиевых сплавов.
5. Применение корончатого наконечника позволяет максимально быстро, и полно опорожнить цистерну.
6. Установка не требует подключения электроэнергии.
7. Ручной вакуумный насос необходим только для заполнения трубопровода до задвижки, и непосредственного участия в процессе слива не принимает.
8. Крепление корпуса насоса непосредственно на трубопроводе, позволяет избежать ошибок при подключении, и утери мелких деталей в промежутках между работой.
Комплектация
| Наименование изделия | Обозначение изделия | Количество на изделие, шт. |
| Установка УПВС-80 в составе: | 814.00.00.00 | 1 |
| - стояк I | 814.01.00.00 | 1 |
| - стояк II | 814.02.00.00 | 1 |
| - колено | 814.04.00.00 | 1 |
| *Монтажные части | ||
| Прокладка | 814.00.00.01 | 1 |
| Соединение быстроразъёмное 3-80-0-0 | 794.00.00.00 | 1 |
| Соединение быстроразъёмное 3-80-Р-0 | 794.00.00.00-06 | 1 |
| Насос ручной | 814.03.00.00 | 1 |
| Затвор поворотный дисковый Ду 80; PN 1,0 МПа | ВА 99012-80-10-3-РП У2 | 1 |
| Рукав 25х35-1,6 | ГОСТ 10362-76 | 2 ( 8м; 1,5м) |
| Хомут | АВА 26-38/9W1 | 3 |
| Прокладка | 120.00.00.01 | 2 |
| Болт М16-6gх55.58.019 | ГОСТ 7798-70 | 4 |
| Болт М16-6gх100.58.019 | ГОСТ 7798-70 | 4 |
| Гайка М16-6Н.5.019 | ГОСТ 5915-70 | 8 |
| Шайба 16.65Г. 019 | ГОСТ 6402-70 | 8 |
| Техническая документация | ||
| Установки переносные для верхнего слива нефти и нефтепродуктов УПВС-80 . Паспорт | 814.00.00.00 ПС | 1 экз. |
| Установки переносные для верхнего слива нефти и нефтепродуктов УПВС-80. Руководство по эксплуатации | 814.00.00.00 РЭ | 1 экз. |
| Соединения. Руководство по эксплуатации | 794.00.00.00 РЭ | 2 экз. |
| Затворы дисковые запорно-регулирующие эксцентриковые Ду80 | ВА99012-080 ПС | 1 экз. |
| Руководство по эксплуатацииЗатворы дисковые запорно-регулирующие и регулирующие эксцентриковые | ВА99012-080 РЭ | 1 экз. |
| Упаковочный лист | - | 1 экз. |
-
