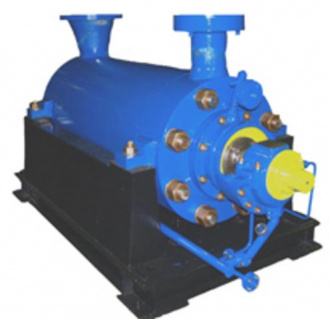

Насосы ЦНС секционные для поддержания пластового давления (Насосэнергомаш)
Назначение
ДОКУМЕНТАЦИЯ :
-
Опросные листы11.07.20192019 / 246 КБ / doc
-
Прайс-листы27.04.20212021 / 4.08 МБ / xls
Марки / Характеристики
| Марка | Подача, м3/ч | Напор, м | Частота вращения, об/мин | Мощность двигателя, кВт |
| ЦНС 45-1050-2К | 45 | 1050 | 3000 | 315 |
| ЦНС 45-1050-3К | 45 | 1050 | 3000 | 315 |
| ЦНС 45-1125-2К | 45 | 1125 | 3000 | 400 |
| ЦНС 45-1125-3К | 45 | 1125 | 3000 | 400 |
| ЦНС 45-1250-2К | 45 | 1250 | 3000 | 400 |
| ЦНС 45-1250-3К | 45 | 1250 | 3000 | 400 |
| ЦНС 45-1400 | 45 | 1400 | 3000 | 630 |
| ЦНС 45-1422-2К | 45 | 1422 | 3000 | 500 |
| ЦНС 45-1525-2К | 45 | 1525 | 3000 | 500 |
| ЦНС 45-1525-3К | 45 | 1525 | 3000 | 500 |
| ЦНС 45-1650-2К | 45 | 1650 | 3000 | 500 |
| ЦНС 45-1650-3К | 45 | 1650 | 3000 | 500 |
| ЦНС 45-1775-2К | 45 | 1775 | 3000 | 630 |
| ЦНС 45-1775-3К | 45 | 1775 | 3000 | 630 |
| ЦНС 45-1900-2К | 45 | 1900 | 3000 | 630 |
| ЦНС 45-1900-3К | 45 | 1900 | 3000 | 630 |
| ЦНС 45-1900 | 45 | 1900 | 3000 | 800 |
| ЦНС 63-650* | 63 | 650 | 3000 | 400 |
| ЦНС 63-1050-2К | 63 | 1050 | 3000 | 500 |
| ЦНС 63-1050-3К | 63 | 1050 | 3000 | 500 |
| ЦНС 63-1100 | 63 | 1100 | 3000 | 630 |
| ЦНС 63-1125-2К | 63 | 1125 | 300 | 500 |
| ЦНС 63-1125-3К | 63 | 1125 | 3000 | 500 |
| ЦНС 63-1250-2К | 63 | 1250 | 3000 | 630 |
| ЦНС 63-1250-3К | 63 | 1250 | 3000 | 630 |
| ЦНС 63-1400 | 63 | 1400 | 3000 | 630 |
| ЦНС 63-1422-2К | 63 | 1422 | 3000 | 630 |
| ЦНС 63-1422-3К | 63 | 1422 | 3000 | 630 |
| ЦНС 63-1525-2К | 63 | 1525 | 3000 | 630 |
| ЦНС 63-1525-3К | 63 | 1525 | 3000 | 630 |
| ЦНС 63-1650-2К | 63 | 1650 | 3000 | 800 |
| ЦНС 63-1650-3К | 63 | 1650 | 3000 | 800 |
| ЦНС 63-1775-2К | 63 | 1775 | 3000 | 800 |
| ЦНС 63-1775-3К | 63 | 1775 | 3000 | 800 |
| ЦНС 63-1900-3К | 63 | 1775 | 3000 | 800 |
| ЦНС 63-1800 | 63 | 1800 | 3000 | 800 |
| ЦНС 63-1900-2К | 63 | 1900 | 3000 | 800 |
| ЦНС 90-1050-2К | 90 | 1050 | 3000 | 630 |
| ЦНС 90-1050-3К | 90 | 1050 | 3000 | 630 |
| ЦНС 90-1100 | 90 | 1100 | 3000 | 630 |
| ЦНС 90-1125-2К | 90 | 1125 | 3000 | 630 |
| ЦНС 90-1150-3К | 90 | 1150 | 3000 | 630 |
| ЦНС 90-1250-2К | 90 | 1250 | 3000 | 800 |
| ЦНС 90-1250-3К | 90 | 1250 | 3000 | 800 |
| ЦНС 90-1400 | 90 | 1400 | 3000 | 800 |
| ЦНС 90-1422-2К | 90 | 1422 | 3000 | 800 |
| ЦНС 90-1422-3К | 90 | 1422 | 3000 | 800 |
| ЦНС 90-1525-2К | 90 | 1525 | 3000 | 800 |
| ЦНС 90-1525-3К | 90 | 1525 | 3000 | 800 |
| ЦНС 90-1650-2К | 90 | 1650 | 3000 | 800 |
| ЦНС 90-1650-3К | 90 | 1650 | 3000 | 800 |
| ЦНС 90-1775-2К | 90 | 1775 | 3000 | 1000 |
| ЦНС 90-1775-3К | 90 | 1775 | 3000 | 1000 |
| ЦНС 90-1900 | 90 | 1900 | 3000 | 1000 |
| ЦНС 90-1900-3К | 90 | 1900 | 3000 | 1000 |
| ЦНС 90-1900-2К | 90 | 1900 | 3000 | 1250 |
| ЦНС 300-1575 | 300 | 1575 | 3000 | 2500 |
| АЦНС 360-2000 | 341 | 1891 | 3000 | 3150 |
| ЦНС 360-2000 | 341 | 1891 | 3000 | 3150 |
| ЦНС 300-1800 | 360 | 1700 | 3000 | 3150 |
| ЦНС 280-1180 | 360 | 2000 | 3000 | 3150 |
| ЦНС 360- 2000 | 360 | 2000 | 3000 | 3150 |
| АЦНС 500-1900 | 567 | 2000 | 3000 | 5000 |
| ЦНС 500-1900 | 567 | 2000 | 3000 | 5000 |
| ЦНС 630-1485-К | 630 | 1485 | 3000 | 4000 |
| ЦНС 630-1700 | 630 | 1700 | 3000 | 4000 |
| ЦНС 630-1700-К | 630 | 1700 | 3000 | 4000 |
Конструкция
Насос центробежный, горизонтальный, секционный, однокорпусный, многоступенчатый, с односторонним расположением рабочих колес, с автоматической разгрузкой осевого усилия ротора, гидравлической пятой, с подшипниками скольжения, с приводом от электродвигателя.
В насосах с подачей 63 и 90 м3/час предусмотрены исполнения: подшипники с картерной кольцевой смазкой или с принудительной смазкой от маслоустановки; уплотнения вала - торцового или сальникового типа; соединительная муфта - зубчатая или пластинчатая. По габаритным размерам эти насосы взаимозаменяемы с аналогичными по назначению насосами с подачей 180 м3/час, на замену которых они спроектированы.
В насосах с подачей 630 м3/час смазка подшипников принудительная, концевые уплотнения торцового типа, муфта зубчатая.
Все насосы типа ЦНС 300, ЦНС 90, ЦНС 63, ЦНС 45 изготавливаются в обычном и коррозионностойком исполнении.
*- взрывозащищенное исполнение
