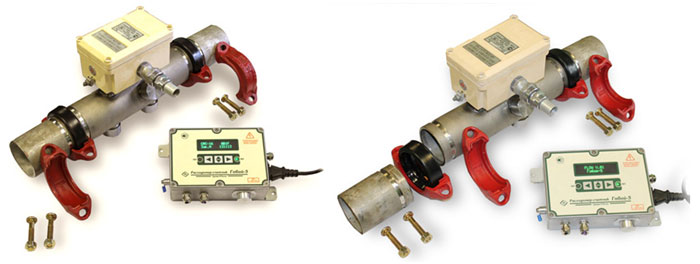

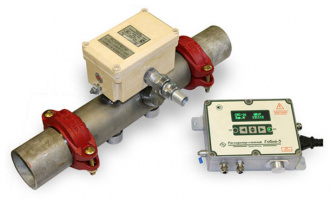

Счетчики расходомеры жидкости ультразвуковые СЖУ Гобой-5

Счётчики жидкости ультразвуковые СЖУ ГОБОЙ-5 предназначены для учёта воды, светлых нефтепродуктов и других жидкостей вязкостью до 6 сСт, а также совместно с тепловычислителями используются для измерения и учета тепловой энергии, а также других параметров теплоносителя, в закрытых и открытых системах теплоснабжения.

Область применения - как средство коммерческого учета и технического контроля в нефтехимической, энергетической, химической, пищевой промышленности, коммунальном и водном хозяйстве, теплоэнергетике.

Пределы допускаемой относительной погрешности (ПГ) в диапазоне расходов, % в зависимости от метода поверки «Переходной» - «Максимальный»   «Минимальный» - «Переходной»	Проливной    Имитационный       0,5                   1,0       1,0                   1,5
Вязкость измеряемой жидкости, мм2/с, не более	6,0
Рабочее давление, МПа, не более	1,6
Температура измеряемой жидкости, 0С	от - 40 до + 160
Температура окружающей среды, 0С	от - 30 до + 50

Пределы расходов счётчиков СЖУ

Диаметры условного прохода, D, мм	Значения расходов, м3/ч
	Максимальный, Qmax	Переходный, Qp	Минимальный, Qmin
15 20 25 32 40 50	2,0 3,6 5,0 9,0 15,0 35,0	0,2 0,36 0,5 0,9 1,5 3,5	0,02 0,03 0,05 0,09 0,15 0,35
65 80 100 150 200	55,0 85,0 140,0 320,0 560,0	5,5 8,50 14,00 32,00 56,00	0,60 0,90 1,40 3,20 5,60
от 200 до 1600 (врезные)	2·104·D2	8·102·D2	2·102·D2

Принцип действия счетчика следующий - первый пьезоизлучатель счётчика по команде вторичного прибора выдаёт в поток измеряемой жидкости ультразвуковой импульс, который через систему отражателей поступает во второй пьезоизлучатель. Второй пьезоизлучатель при попадании на него ультразвукового импульса выдаёт электрический сигнал во вторичный прибор, который измеряет время прохождения импульса по потоку. Затем второй пьезоизлучатель по команде вторичного прибора выдаёт в поток измеряемой жидкости ультразвуковой импульс, который через систему отражателей поступает в первый пьезоизлучатель. Первый пьезоизлучатель при попадании на него ультразвукового импульса выдаёт электрический сигнал во вторичный прибор, который измеряет время прохождения импульса против потока. Разность времени прохождения ультразвукового импульса по потоку и против потока соответствует скорости потока. На основании полученных значений времени прохождения импульса по потоку и против потока и внесённого калибровочного коэффициента, учитывающего сечение потока и путь проходимый ультразвуковым импульсом, вторичный прибор вычисляет мгновенный расход жидкости и объём жидкости прошедший через счётчик.

Длина прямого участка до счётчиков должна быть не менее 20 Dу, после счётчика - не менее 5 Dу.

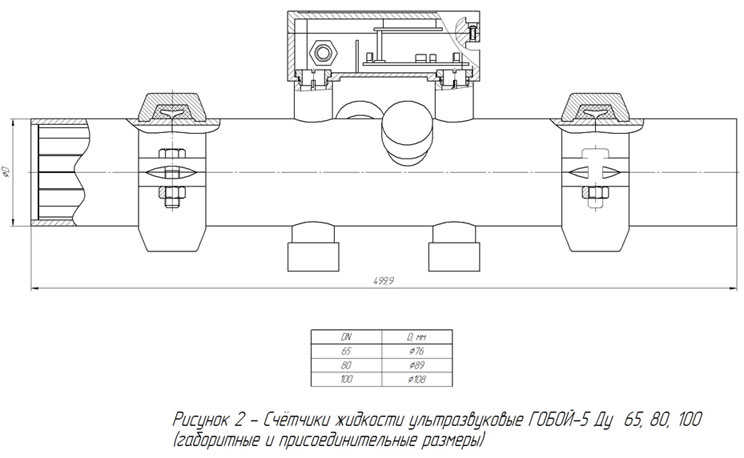

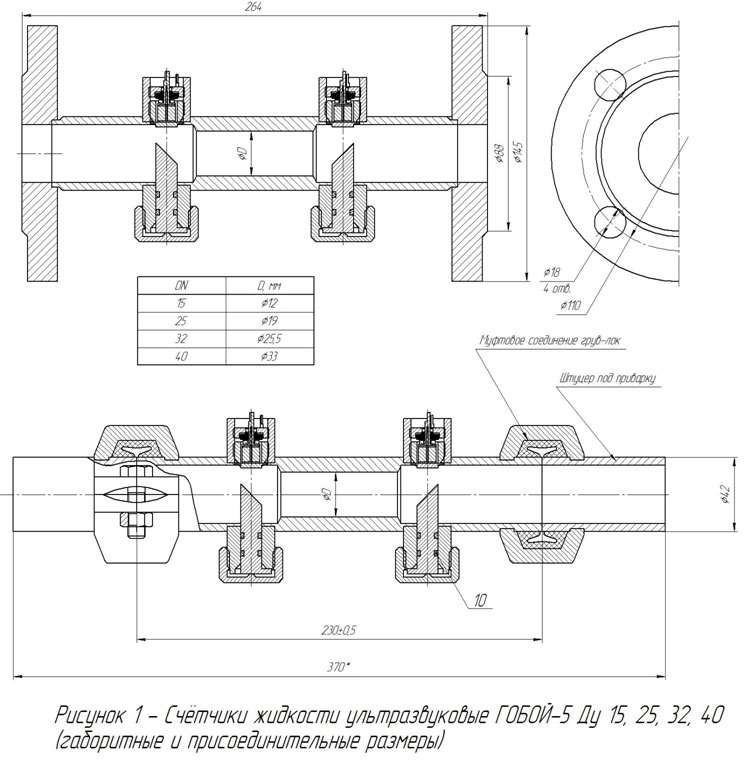

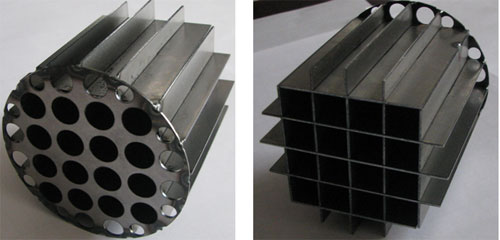

Струевыпрямитель для счётчиков ДУ-65, 80,100 (Рисунок 1) входит в состав счётчика.
