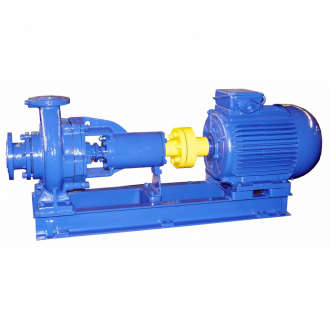

Насосы СМС свободно-вихревые канализационные

Насосы СМС свободно-вихревые канализационные

оформить заявку »

ДОКУМЕНТАЦИЯ :

  • Насосы свободно-вихревые типов СМС и агрегаты электронасосные на их основе
    Руководство по эксплуатации № Н49.930.00.00.000 РЭ ТУ 3631-196-05747979-2003
    17.06.2014 / 1.36 МБ / pdf
  • Опросный лист для заказа насосов
    Опросные листы
    19.05.2022 / 173.5 КБ / doc

Особенности, преимущества

  • По сравнению с насосами СМ допускают работу на жидкостях с достаточно крупными примесями. Вынос рабочего колеса за проточную часть корпуса насоса снижает риск заклинивания, и засорения проточной части

Назначение

Насосы свободно-вихревые типов СМС и агрегаты электронасосные на его основе предназначены для перекачивания городских и производственных сточных масс и других неагрессивных жидкостей плотностью до 1050 кг/м3 с рН=5-10, с температурой до 363К (90°С) несущих достаточно крупные посторонние предметы и с содержанием абразивных частиц размером до 5 мм. не более 1% по массе. Предельная концентрация перекачиваемой массы 8%. Предельное содержание газа в перекачиваемой среде 5%.

Насосы могут применяться и в других производствах, если по своим параметрам и исполнению они удовлетворяют условиям эксплуатации и безопасности на этих производствах.

Насосы (агрегаты) относятся к изделиям вида 1 (восстанавливаемые) по ГОСТ 27.003-90 и выпускаются в климатическом исполнении УХЛ для эксплуатации в помещениях категории размещения 4 по ГОСТ 15150-69 и климатическом исполнении Т категории размещения 2 по ГОСТ 15150-69.

Насосы типа СМС и агрегаты электронасосные на их основе не предназначены для установки во взрывоопасных и пожароопасных помещениях.

Насосы и агрегаты разработаны с учетом поставки на экспорт в соответствии с требованиями ОСТ26-06-2011-79.


Марки / Характеристики

Марки Подача (номин.), м³/ч Напор, м Мощность потребляемая насосом (макс.), кВт Частота вращения, об/мин Частота вращения, c˜¹ Давление на входе в насос, кгс/см², не более КПД насоса, % Напряжение сети, В Напряжения сети, В Частота тока, Гц Вид тока Допускаемый кавитационный запас, м, не более Размер проходного сечения, мм
СМС 80-50-200 90 60 35 2900 48.3 2.5 54 380 220/380 50 переменный 5 50
СМС 150-125-315 200 32 46 1450 24.2 2.5 57 380 220/380 50 переменный 7 75

Условное обозначение

Например СМС 150-125-315 УХЛ4 ТУ 3631-196-05747979-2003, где :

  • СМС – сточно-массный смерчевый (свободно-вихревой);
  • 150 – диаметр входного патрубка, мм;
  • 125 – диаметр выходного патрубка, мм;
  • 315 – диаметр рабочего колеса (условный), мм;
  • УХЛ – климатическое исполнение;
  • 4 – категория размещения.

Конструкция

Насосы типа СМС – центробежные, горизонтальные, консольные, с сальниковым уплотнением вала.

Корпус насоса СМС представляет чугунную отливку, в которой выполнены вход в насос и выходной патрубок, спирально-кольцевой отвод и опорные лапы. Вход в насос расположен по оси вращения, выходной патрубок направлен вертикально вверх и расположен в одной плоскости с осью вращения колеса. Корпуса насосов СМС и СМ одинаковы.

Рабочее колесо - свободно-вихревого типа (открытое), смещено в осевом направлении относительно спирального корпуса насоса, что позволяет применять насос для перекачивания жидкостей с достаточно крупными посторонними предметами. Рабочее колесо крепится на валу при помощи гайки-обтекателя.

Ротор насоса приводится во вращение электродвигателем через соединительную втулочно-пальцевую муфту. Опорами ротора служат два радиально – упорных подшипника, установленных в кронштейне.

Направление вращения ротора правое (по часовой стрелке), если смотреть со стороны электродвигателя.

Присоединительные размеры фланцев – по ГОСТ12815-80, тип I.


Применение

  • в системах водоотведения канализационных стоков промышленных и хозяйственных объектов (структуры ЖКХ, муниципальные водоканалы)
  • в дренажных системах для очистки сточных вод
  • для перекачивания и дренирования канализационных стоков на промышленных предприятиях включая предприятия металлургической и нефтеперерабатывающей отраслей
