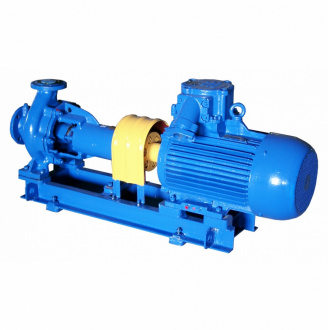

Насосы СМ центробежные для сточных масс ( фекальные)

оформить заявку »

ДОКУМЕНТАЦИЯ :

Насосы центробежные типов СМ для сточных масс и агрегаты электронасосныена их основе

Руководство по эксплуатации № Н49.883.01.00.000 РЭ ТУ26-06-1672-95 Array

16.06.2014 / 1.18 МБ / pdf
Опросный лист для заказа насосов

Опросные листы Array

19.05.2022 / 173.5 КБ / doc

Особенности, преимущества

корпуса насосов имеют собственные опорные лапы, что позволяет производить разборку насоса без отсоединения трубопроводов
различные исполнения по диаметру рабочих колес, в том числе по требованию Заказчика, позволяет оптимально подобрать параметры насоса в зависимости от требуемых характеристик на месте эксплуатации
применение торцового уплотнения в конструкции насоса позволило расширить область применения насосного агрегата. При агрегатировании с взрывозащищенными двигателями данные агрегаты допускается применение во взрыво - пожароопасных производствах

Назначение

Центробежные насосы типов СМ и агрегаты электронасосные на их основе, предназначенные для перекачивания городских и производственных сточных масс и других неагрессивных жидкостей плотностью до 1050 кг/м³ с рН=6 - 8,5, с температурой до 353К (80°С) и с содержанием абразивных частиц размером до 5 мм. не более 1% по массе. Предельная концентрация перекачиваемой массы 2%. Предельное содержание газа в перекачиваемой среде 5%.

Насосы могут применяться и в других производствах, если по своим параметрам и исполнению они удовлетворяют условиям эксплуатации и безопасности на этих производствах.

Насосы (агрегаты) относятся к изделиям вида I (восстанавливаемые) по ГОСТ 27.003-90 и выпускаются в климатическом исполнении УХЛ для категории размещения 3.1 и климатическом исполнении Т категории размещения 2 по ГОСТ 15150-69.

Насосы и агрегаты предназначены для районов с сейсмической активностью до 7 баллов включительно по шкале MSK-64.

Насосы и агрегаты выполнены в соответствии с общими требованиями безопасности по ГОСТР 52743-2007.

Насосы с торцовым уплотнением вала, укомплектованные взрывозащищенными двигателями, предназначены для установки во взрывоопасных и пожароопасных помещениях. Классы взрывоопасных зон 1,2 ГОСТ Р51330.9-99.

Насосы и агрегаты разработаны с учетом поставки на экспорт в соответствии с требованиями ОСТ26-06-2011-79.

Марки / Характеристики

Марки	Подача (номин.), м³/ч	Напор, м	Мощность потребляемая насосом (макс.), кВт	Частота вращения, об/мин	Частота вращения, c˜¹	Давление на входе в насос, кгс/см², не более	КПД насоса, %	Напряжения сети, В	Частота тока, Гц	Вид тока	Допускаемый кавитационный запас, м, не более	Размер проходного сечения, мм
СМ80-50-200-2	50	50	14.6	2900	48.4	2.5	59	220/380	50	переменный	4	30
СМ80-50-200а-2	45	42	10	2900	48.4	2.5	55	220/380	50	переменный	4	30
СМ80-50-200б-2	25	32	8.5	2900	48.4	2.5	45	220/380	50	переменный	3.4	30
СМ80-50-200-4	25	12.5	2.2	1450	24.2	2.5	58	220/380	50	переменный	3.5	30
СМ80-50-200а-4	22	9	1.3	1450	24.2	2.5	55	220/380	50	переменный	3.5	30
СМ80-50-200б-4	20	7.5	1	1450	24.2	2.5	52	220/380	50	переменный	3.8	30
СМ100-65-200-2	100	50	27	2900	48.4	2.5	69	220/380	50	переменный	4.2	40
СМ100-65-200а-2	100	32	20.5	2900	48.4	2.5	66	220/380	50	переменный	4.7	40
СМ100-65-200б-2	80	32	15.6	2900	48.4	2.5	63	220/380	50	переменный	4.5	40
СМ100-65-200-4	50	12.5	3.5	1450	24.2	2.5	66	220/380	50	переменный	4	40
СМ100-65-200а-4	45	9	2.7	1450	24.2	2.5	63	220/380	50	переменный	4	40
СМ100-65-200б-4	40	8	2	1450	24.2	2.5	60	220/380	50	переменный	4	40
СМ100-65-250-2	100	80	42	2900	48.4	2.5	62	220/380	50	переменный	6	32
СМ100-65-250а-2	90	70	36	2900	48.4	2.5	59	220/380	50	переменный	5.4	32
СМ100-65-250б-2	80	60	28	2900	48.4	2.5	56	220/380	50	переменный	5	32
СМ100-65-250-4	50	20	6	1450	24.2	2.5	60	220/380	50	переменный	4	32
СМ100-65-250а-4	45	17	4.6	1450	24.2	2.5	57	220/380	50	переменный	4.3	32
СМ100-65-250б-4	40	15	4	1450	24.2	2.5	54	220/380	50	переменный	5	32
СМ125-100-250-4	100	20	11.2	1450	24.2	2.5	60	220/380	50	переменный	3	50
СМ125-100-250а-4	100	15	8.3	1450	24.2	2.5	57	220/380	50	переменный	3.5	50
СМ125-100-250б-4	80	14	6.8	1450	24.2	2.5	54	220/380	50	переменный	3.9	50
СМ125-80-315-4	80	32	15	1450	24.2	2.5	65	220/380	50	переменный	2.8	45
СМ125-80-315а-4	72	26	13.2	1450	24.2	2.5	62	220/380	50	переменный	2.8	45
СМ125-80-315б-4	65	20	11.2	1450	24.2	2.5	60	220/380	50	переменный	3	45
СМ150-125-315-4	200	32	29	1450	24.2	2.5	69	220/380	50	переменный	3	68
СМ150-125-315а-4	180	27.5	23	1450	24.2	2.5	66	220/380	50	переменный	3	68
СМ150-125-315б-4	160	22.5	19	1450	24.2	2.5	63	220/380	50	переменный	3	68
СМ150-125-315-6	100	15	9.6	960	16	2.5	66	220/380	50	переменный	2.5	68
СМ150-125-315а-6	100	12.5	8.7	960	16	2.5	63	220/380	50	переменный	2.7	68
СМ150-125-315б-6	92	10	6.9	960	16	2.5	60	220/380	50	переменный	2.9	68
СМ200-150-400-4	400	50	98	1450	24.2	2.5	68	220/380	50	переменный	7	80
СМ200-150-400а-4	300	40	72	1450	24.2	2.5	65	220/380	50	переменный	6.7	80
СМ200-150-400б-4	300	32	56	1450	24.2	2.5	62	220/380	50	переменный	7.2	80
СМ200-150-400-6	250	22.5	28	960	16	2.5	70	220/380	50	переменный	6	80
СМ200-150-400а-6	220	17	21	960	16	2.5	67	220/380	50	переменный	6	80
СМ200-150-400б-6	200	14	14.5	960	16	2.5	64	220/380	50	переменный	6.2	80

Условное обозначение

в системах водоотведения канализационных стоков промышленных и хозяйственных объектов(структуры ЖКХ, муниципальные водоканалы)
в дренажных системах для очистки сточных вод
для перекачки и дренирования канализационных стоков на промышленных предприятиях включая предприятия металлургической и нефтеперерабатывающей отраслей

Конструкция

Насосы типа СМ – центробежные, горизонтальные, консольные, с сальниковым или торцовым уплотнением вала.

Корпус насоса представляет чугунную отливку, в которой выполнены вход в насос и выходной патрубок, спирально-кольцевой отвод и опорные лапы. Вход в насос расположен по оси вращения, выходной патрубок направлен вертикально вверх и расположен в одной плоскости с осью вращения колеса. Конструкция выходного патрубка предусматривает как круглое так и квадратное исполнение.

К корпусу насоса шпильками крепится кронштейн. Кронштейн соединен с корпусом уплотнения болтами.

Гидравлический затвор и охлаждение сальникового уплотнения обеспечивается посредством подвода чистой воды в зону уплотнения, с давлением не менее, чем на 0,1 – 0,15 МПа (1 – 1,5 кгс/см2) превышающем давление на входе. Подача затворной жидкости в зону торцового уплотнения не требуется.

Рабочее колесо-центробежное, одностороннего входа, закрытого типа. Рабочее колесо разгружено от осевых сил радиальными лопатками на несущем диске колеса (импеллером).

Ротор насоса приводится во вращение электродвигателем через соединительную втулочно-пальцевую муфту. Допускается применение других типов муфт. Опорами ротора служат два радиально – упорных подшипника, установленных в кронштейне.

Направление вращения ротора левое (против часовой стрелки), если смотреть со стороны всасывающего патрубка.

В напорном патрубке имеется отверстие для выпуска воздуха при заполнении насоса и используемое затем (при необходимости) для присоединения манометра.

Присоединительные размеры фланцев – по ГОСТ12815-80, тип I.

Применение

в системах водоотведения канализационных стоков промышленных и хозяйственных объектов(структуры ЖКХ, муниципальные водоканалы)
в дренажных системах для очистки сточных вод
для перекачки и дренирования канализационных стоков на промышленных предприятиях включая предприятия металлургической и нефтеперерабатывающей отраслей
