| Наименование | ||||||||||||||
Характеристики | СЖ- ПП025 | СЖ-ППО40 | СЖ-ППВ100 | СЖ- ППВ150 | СЖ- ППТ10 | СЖ- ППТ20 | СЖ- ППТ32 | СЖ- ППТ65 | СЖ- ППТ80 | СЖ- ППТ100 | СЖ- ППТ150 | ||||
Условный проход, мм | 25 | 40 | 100 | 150 | 80 | 100 | 150 | 65 | 80 | 100 | 150 | ||||
Класс точности, % | ±0,25; ±0,5; ±1 | ||||||||||||||
Давление жидкости, МПа, не более | 1.6 | 0.6 | 1.6; 6.4 | 6.4 | 1,6; 6,4 | ||||||||||
Диапазоны вязкости измеряемой жидкости, мм2/с | 0,55-1,1; 1,1-6,0; 6-60; 60-300 | 0,55-1,1; 1,1-6,0; 6-60 | |||||||||||||
Диапазон расходов, м3/ч | |||||||||||||||
Температура окружающей среды, град.С | от минус 40 до плюс 50 | от минус 40 до плюс 120 | |||||||||||||
Температура измеряемой жидкости, град.С | от минус 40 до плюс 50 | от минус 40 до плюс 120 | |||||||||||||
Порог чувствительности, м3/ч | 0,02 | 0,005 | 1 | 1 | 0,03 | 0.07 | 0,2 | 0.6 | 0.8 | 1 | 1.2 | ||||
Наименьшее количество жидкости, м3 | 0,005 | 0,2 | 5 | 5 | 0.025 | 0.04 | 0.05 | 1 | 3 | 5 | 5 | ||||
Потеря давления на наибольшем расходе, МПа, не более | 0,03 | ||||||||||||||
Тип отсчетного устройства | ЛУЧ | ||||||||||||||
Присоединение к трубопроводу | Штуцерное Фланцевое | Фланцевое по ГОСТ 12821-80 | Штуцерное | Фланцевое по ГОСТ 12821-80 | |||||||||||
Масса счетчика кг, не более | 8 | 20 | 50 | 260 | 3.5 | 4 | 4.5 | 11 | 12 | 15 | 32 |

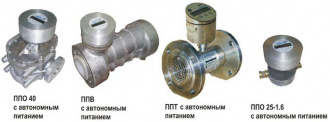

Счётчики с автономным питанием предназначены для эксплуатации на объектах, где отсутствует возможность подачи напряжения питания или высока вероятность его отключения. Преимущество этих счётчиков по сравнению с механической счётной головкой - более высокие метрологические характеристики за счёт линеаризации калибровочного коэффициента в зависимости от расхода.
Счётчик с автономным питанием состоит из первичного преобразователя объёма, электронного вторичного прибора (ЛУЧ) со встроенной индикацией и качественным элементом питания.
Датчик "ЛУЧ" предназначен для преобразования частоты вращения с рабочего органа счетчика жидкости в единицы объема, расхода и индикации их на встроенном дисплее. Датчик "ЛУЧ-01" предназначен для работы без внешнего источника питания за счет встроенной литиевой батарейки напряжением (3,6 0,6) В., датчик "ЛУЧ-02" может подключаться к внешнему источнику напряжением от 5 до 12В. и генерировать частотный сигнал пропорциональный частоте вращения турбинки преобразователя расхода. В случае исчезновения питающего напряжения, датчик "ЛУЧ-02" автоматически переходит на работу от встроенной батарейки.
Принцип работы датчика заключается в преобразовании частоты вращения турбинки в электрические импульсы, усилении их и формировании в прямоугольную форму.
Применённый элемент питания имеет в свою очередь целый ряд достоинств:
При отсутствии, в течение заданного времени, сигнала от датчика импульсов или команд оператора счётчик переходит в режим энергосбережения.
Счетчик жидкости предназначен для эксплуатации при температуре окружающей среды от -50 до + 50°С. Индикация выполнена однострочным исполнением, с возможностью вывода параметров по выбору оператора. Выбор индицируемого параметра осуществляется при помощи клавиатуры.
