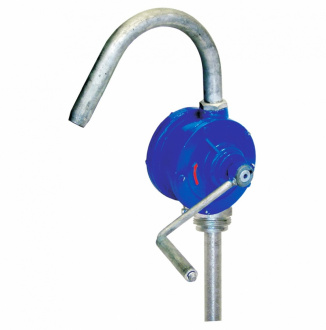

Насосы РШ бочковые ручные шиберные для бочек

Насосы РШ бочковые ручные шиберные для бочек

оформить заявку »

ДОКУМЕНТАЦИЯ :

  • Насос ручной шиберный РШ 25-5
    Руководство по эксплуатации № 86 ТНП.00. 000 РЭ
    17.06.2014 / 1.25 МБ / pdf
  • Опросный лист для заказа насосов
    Опросные листы
    17.11.2023 / 173.5 КБ / doc

Особенности, преимущества

  • Компактность, простота конструкции, лёгкость установки и мобильность
  • отсутствие необходимости электроснабжения позволяют использовать насос не только в личном хозяйстве, но и в различных отраслях промышленности.

Назначение

Насос ручной бочковой шиберный РШ 25-5 предназначен для перекачки нейтральных самосмазывающих жидкостей из стандартных бочек и других небольших емкостей.

Кинематическая вязкость жидкостей от 0,02·10-4 до 0,75·10-4 м2/с (от 1,1 до 10°ВУ), температура до 70°С.

Примеры перекачиваемых жидкостей: моторные масла, лаки, эмульсии и т.п.

Насос изготовлен в климатическом исполнении У1 по ГОСТ 15150 и предназначен для работы как в закрытых помещениях, так и вне помещений при температуре окружающего воздуха от плюс 40 до минус 40°С.


Марки / Характеристики

Марки Подача (макс.), л, не более Давление на выходе из насоса, МПа, не более Масса, кг Высота самовсасывания (номин.), м Усилие на рукоятке, Н, не более
РШ 25-5 0.25 0.05 6,2 0,9 30

Условное обозначение

Например РШ 25-5 86ТНП.00.000, где:

  • РШ – ручной шиберный
  • 25 – идеальная подача, л/мин.
  • 5 – предельное давление, м.
  • 86ТНП.00.000 – обозначение конструкторского документа.

Конструкция

Насос состоит из корпуса, эксцентрично расположенного ротора с двумя подвижными пластинами (шиберами), передней и задней крышек, рукоятки, уплотнительных колец и манжеты.

Крышки закрепляются болтами. Пластины ротора поджимаются к корпусу пружиной, установленной на стержень. Для забора и слива жидкости насос комплектуется трубой и гусаком , зафиксированными контргайками. Для крепления насоса к горловине бочки имеется гайка с фиксатором.

При вращении ротора по часовой стрелке пластины, скользящие по корпусу, вытесняют жидкость из полости в гусак. Одновременно происходит всасывание жидкости через трубу.

При вращении ротора против часовой стрелки жидкость перемещается в обратном направлении.


Применение

  • для перекачивания нефтепродуктов из ёмкостей и бочек на промышленных предприятиях
  • для расфасовки лакокрасочных продуктов на предприятиях розничной торговли
  • для расфасовки лакокрасочных продуктов в складских хозяйствах промышленных предприятий
  • для использования в химической промышленности для перекачивания небольших объёмов жидкостей(нефтепродукты, лаки, краски и т.д.)
