Тип счетчика | Цена деления отсчетного устройства, л | Условный проход, ДУ, мм | Рабочее давление, МПа | Температура изм. жидк., °С | Класс точности | Масса, кг | |
механ. | электр. | ||||||
ППВ-100/1,6 | 10 | 1 | 100 | 1,6 | от -50 до +50 | 0,15*; 0,25; 0,5 | 45 |
ППВ-100/6,4 | 10 | 1 | 100 | 6,4 | от -50 до +50 | 0,15*; 0,25; 0,5 | 135 |
ППВ-150/1,6 | 10 | 1 | 150 | 1,6 | от -50 до +50 | 0,15*; 0,25; 0,5 | 270 |
ППВ-150/6,4 | 10 | 1 | 150 | 6,4 | от -50 до +50 | 270 |
Тип счетчика | Класс точности | Диапазон вязкости измеряемой жидкости, мм2/с | ||||||||
0,55-1,1 | 1,1-6,0 | 6,0-60 | 60-300 | ||||||||
Расход, м3/ч | ||||||||||
min | ном | max | min | ном | max | min | ном | max | ||
ППВ-100/1,6 | 0,25 | 18 | 120 | 180 | 10 | 80 | 100 | 4 | 60 | 80 |
0,5 | 15 | 120 | 180 | 5 | 80 | 100 | 3 | 60 | 80 | |
ППВ-100/6,4 | 0,25; 0,5 | 18 | 120 | 180 | 10 | 80 | 100 | 4 | 60 | 80 |
ППВ-150/1,6 | 0,25; 0,5 | 30 | 250 | 420 | 20 | 250 | 350 | 15 | 200 | 300 |
ППВ-150/6,4 |
Счетчики жидкости винтовые ППВ предназначены для измерения объема неагрессивных (ньютоновских) жидкостей с кинематеческой вязкостью от 0,55 до 300 сСт с температурой от минус 40 до плюс 50 градусов Цельсия, давлением до 1,6 и 6,4 МПа.
Счетчики используют в стационарных технологических установках, а также на наземных подвижных средствах заправки и перекачки при их работе на месте в условиях, исключающих прямое воздействие солнечного излучения и атмосферных осадков.
Принцип действия винтовых счётчиков жидкости напоминает работу экструдера и заключается в том, что два винта находящиеся в зацеплении вращаются под действием потока жидкости, отмеряют при каждом обороте некоторый объем. Вращение винтов через магнитную муфту, передается в счетный механизм, преобразуясь в единицы объема.
Перед счетчиком обязательно должен быть установлен фильтр на расстоянии не более 3000 мм, фильтрующие элементы которого не должны пропускать частицы более 0,10 мм. Для комплектации вышеуказанного оборудования предлагаем приобрести фильтр жидкости ФЖУ.
Использование в конструкции интеллектуального процессорного датчика (ДИ-О-5), осуществляющего съём, обработку и передачу информации по частотно-импульсному выходу или цифровой линии связи и имеющего внутреннюю энергонезависимую память, в которой хранятся архивные и настроечные данные, позволяет передавать информацию без вторичного прибора на персональный компьютер (управляющую систему) по интерфейсу RS-485. Принцип работы датчика основан на регистрации изменения вектора магнитного поля при попадании металла с магнитными свойствами в рабочую зону датчика. Количество изменений вектора является количеством зарегистрированных событий (входных сигналов).
Межповерочный интервал не реже 1 раза в 2 года.
Гарантийный срок 12 месяцев.
Счетчики жидкости ППВ комплектуются:
ВНИМАНИЕ! В месте установки датчика "ЛУЧ" и контроллеров "КУП" недопустимы тряска и вибрация, оказывающие влияния на их работу, а также наличие внешних электрических и магнитных полей, кроме земного.
Проточная часть счётчиков изготовлена из материалов:
ВНИМАНИЕ! Измеряемая среда не должна выделять твердые и вязкие продукты, оседающие на винтах, а также содержать волокнистые включения.
Счетчики жидкости винтовые имеют следующие конкурентные преимущества:
В комплект поставки входят:
По заказу потребителя поставляется:

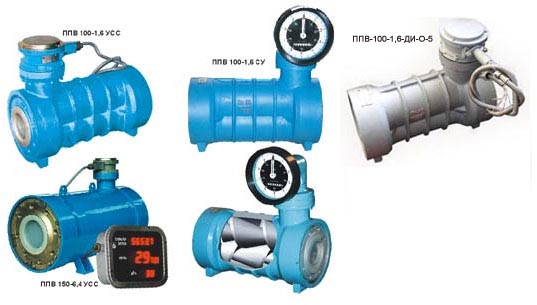

1. - СЖ-ППВ-СУ
В данной комплектации ОАО "Промприбор" поставляет счетчик жидкости винтовой, с необходимым условным проходом в комплекте с механическим счетным устройством СУ, которое предназначено для работы без внешнего источника питания.
2. - СЖ-ППВ-ЛУЧ-01
В данной комплектации ОАО "Промприбор" поставляет счетчик жидкости винтовой, с необходимым условным проходом в комплекте с электронным вторичным прибором "ЛУЧ-01", который предназначен для работы без внешнего источника питания за счет встроенной литиевой батарейки с напряжением (3,6±0,6).
3. - Преобразователь первичный - ППВ
- Плата интерфейсов
В данной комплектации ОАО "Промприбор" поставляет счетчик жидкости винтовой, с необходимым условным проходом в комплекте с интеллектуальным датчиком ДИ-О-5 (имеющий частотный и интерфейсный выход RS-485), клеммной коробкой, которая находится непосредственно на самом счетчике и служит для присоединения датчика, и по заказу потребителя плату интерфейсов, программное обеспечение (CD диск) и внешнюю соединительную коробку типа КП, предназначенную для соединения и разветвления гибких кабелей во взрывоопасных зонах. Персональный компьютер, в данном случае, имеется у потребителя.
4. - Преобразователь первичный - ППВ
- Преобразователь интерфейса
В данной комплектации ОАО "Промприбор" поставляет счетчик жидкости винтовой, с необходимым условным проходом в комплекте с интеллектуальным датчиком ДИ-О-5 (имеющий частотный и интерфейсный выход RS-485), клеммной коробкой, которая находится непосредственно на самом счетчике и служит для присоединения датчика, и по заказу потребителя преобразователь интерфейсов, программное обеспечение (CD диск) и внешнюю соединительную коробку типа КП, предназначенную для соединения и разветвления гибких кабелей во взрывоопасных зонах. Персональный компьютер, в данном случае, имеется у потребителя.
5. - СЖ-ППВ-КУП-30
В данной комплектации ОАО "Промприбор" поставляет счетчик жидкости винтовой, с необходимым условным проходом в комплекте с интеллектуальным датчиком ДИ-О-5 (имеющий частотный и интерфейсный выход RS-485), клеммной коробкой, которая находится непосредственно на самом счетчике и служит для присоединения датчика и контроллером универсально-программируемым (КУП) необходимой модификации: 1) КУП-30 (или 31) - предназначены для передачи данных о мгновенном, разовом и суммарном расходе жидкости. Напряжение питания - 220В (или от 9 до 27В). 2) КУП-46(40) - предназначены для управления и отображения процесса дозированного отпуска жидкости потребителем через установки, при наличии соответствующего оборудования согласованного с заводом-изготовителем, т.е. наличие электроклапанов, электрозадвижек, электронасосов, различных датчиков и др. Напряжение питания - 220В.
При необходимости КУПы имеют выход для связи с персональным компьютером через ПДУ "Весна-ТЭЦ" по интерфейсу ИРПС-20мА или RS-232, а также их можно устанавливать как по месту, так и в любом удобном месте на расстоянии до 1000м. В данном случае тарировочные коэффициенты внесены в датчик ДИ-О-5, изменение которых можно произвести с помощью программного обеспечения (CD диск) или с помощью универсального конфигуратора оборудования.
6. - Преобразователь первичный - ППВ
В данной комплектации ОАО "Промприбор" поставляет счетчик жидкости винтовой с необходимым условным проходом в комплекте с интеллектуальным датчиком ДИ-О-5 (имеющий частотный и интерфейсный выход RS-485), клеммной коробкой, которая находится непосредственно на самом счетчике и служит для присоединения датчика и по заказу потребителя программное обеспечение (CD диск) для связи с существующей у заказчика SCADA системой или ПО верхнего уровня.
Контроллер или иной вторичный прибор с поддержкой интерфейса RS-485, в данном случае, имеется у потребителя.
