Тип счетчика | Цена деления отсчетного устройства, л | Условный проход, ДУ, мм | Рабочее давление, МПа | Температура изм. жидк., °С | Класс точности | Масса, кг | |
механ. | электр. | ||||||
ППО-25/1,6 | 0,1 | 0,01 | 25 | 1,6 | от -40 до +60 | 0,15*; 0,25; 0,5 | 7,5 |
ППО-40/0,6 | 1 | 0,1 | 40 | 0,6 | от -40 до +60 | 0,15*; 0,25; 0,5 | 20 |
Тип счетчика | Класс точности | Диапазон вязкости измеряемой жидкости, мм2/с | ||||||||
0,55-1,1 | 1,1-6,0 | 6,0-60 | 60-300 | ||||||||
Расход, м3/ч | ||||||||||
min | ном | max | min | ном | max | min | ном | max | ||
ППО-25/1,6 | 0,25 | 1,0 | 3,6 | 7,2 | 0,72 | 3 | 6 | 0,6 | 3 | 6 |
0,5 | 0,72 | 3,6 | 7,2 | 0,5 | 3 | 6 | 0,4 | 3 | 6 | |
ППО-40/0,6 | 0,25 | 5 | 18 | 25 | 4 | 15 | 20 | 3,6 | 12 | 18 |
0,5 | 2,5 | 18 | 25 | 2 | 15 | 20 | 1,8 | 12 | 18 |

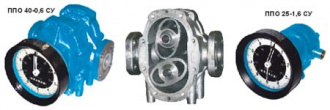

Счетчики жидкости с овальными шестернями ППО предназначены для измерения объемного количества неагрессивных нефтепродуктов и имеют класс точности 0,25 или 0,5.
Принцип действия счетчиков с овальными шестернями заключается в том, что две шестерни овальной формы, вращаясь под действием потока жидкости и находясь в зацеплении, отмеряют при каждом обороте некоторый объем жидкости. Вращение шестерен передаются в счетный механизм, преобразуясь в единицы объема.
Перед счетчиком обязательно должен быть установлен фильтр на расстоянии не более 3000 мм, фильтрующие элементы которого не должны пропускать частицы более 0,10 мм. Для комплектации вышеуказанного оборудования предлагаем приобрести фильтр жидкости ФЖУ.
Использование в конструкции интеллектуального процессорного датчика (ДИ-О-5), осуществляющего съём, обработку и передачу информации по частотно-импульсному выходу или цифровой линии связи и имеющего внутреннюю энергонезависимую память, в которой хранятся архивные и настроечные данные, позволяет передавать информацию без вторичного прибора на персональный компьютер (управляющую систему) по интерфейсу RS-485. Принцип работы датчика основан на регистрации изменения вектора магнитного поля при попадании металла с магнитными свойствами в рабочую зону датчика. Количество изменений вектора является количеством зарегистрированных событий (входных сигналов).
Межповерочный интервал не реже 1 раза в 2 года.
Гарантийный срок 12 месяцев.
ВНИМАНИЕ! В месте установки датчика "ЛУЧ" и контроллеров "КУП" недопустимы тряска и вибрация, оказывающие влияния на их работу, а также наличие внешних электрических и магнитных полей, кроме земного.
Проточная часть счётчиков изготовлена из материалов:
ВНИМАНИЕ! Измеряемая среда не должна выделять твердые и вязкие продукты, оседающие на овальных шестернях, а также содержать волокнистые включения.
Счетчики жидкости с овальными шестернями имеют следующие конкурентные преимущества:
В комплект поставки входят:
По заказу потребителя поставляется:
вторичный прибор (КУП) - 1 шт.;
плата интерфейсов 2 порта RS-422/485 с гальванической изоляцией и защитой от перенапряжения (Advantech PCI 1602B-AE) (или аналог) или преобразователь интерфейса (постоянно не рекомендуется использовать или только при настройке счетчика);
комплект монтажный для счетчиков Ду 25(штуцерный или фланцевый), для счетчиков Ду 40 фланцевый;
пульт "Весна-ТЭЦ". Требуется в случае комплектации счетчика вторичным прибором КУП для корректировки и ввода тарировочных коэффициентов или передачи данных на компьютер по интерфейсу ИРПС-20мА или RS 232 (может обслуживать до 10 счетчиков или постов налива) - 1 шт;
программное обеспечение "Универсальный драйвер оборудования" (программный компонент для связи датчика ДИ-О-5, контроллеров КУП (через пульт "Весна-ТЭЦ") или ЦБУ с имеющейся у потребителя SCADA-системой или ПО верхнего уровня стороннего производителя);
технологический модуль "АРМ оператора налива и слива" редакция для расходомеров (предназначен для дистанционного отслеживания с ПК технологическими процессами налива и слива нефтепродуктов в авто- и ж.д. цистерны, для учёта движения нефтепродуктов на нефтебазах по трубопроводам, а также для архивации данных и составления отчетности).
1. - СЖ-ППО-СУ
В данной комплектации ОАО "Промприбор" поставляет счетчик жидкости с овальными шестернями, с необходимым условным проходом в комплекте с механическим счетным устройством СУ, которое предназначено для работы без внешнего источника питания.
2. - СЖ-ППО-ЛУЧ-03
В данной комплектации ОАО "Промприбор" поставляет счетчик жидкости с овальными шестернями, с необходимым условным проходом в комплекте с электронным вторичным прибором "ЛУЧ-03", который предназначен для работы без внешнего источника питания за счет встроенной литиевой батарейки напряжением (3,6±0,6).
3. - Преобразователь первичный - ППО
- Плата интерфейсов
В данной комплектации ОАО "Промприбор" поставляет счетчик жидкости с овальными шестернями, с необходимым условным проходом в комплекте с интеллектуальным датчиком ДИ-О-5 (имеющий частотный и интерфейсный выход RS-485) и по заказу потребителя плату интерфейсов, программное обеспечение (CD диск) и внешнюю соединительную коробку типа КП, предназначенную для соединения и разветвления гибких кабелей во взрывоопасных зонах. Персональный компьютер, в данном случае, имеется у потребителя.
4. - Преобразователь первичный - ППО
- Преобразователь интерфейса
В данной комплектации ОАО "Промприбор" поставляет счетчик жидкости с овальными шестернями, с необходимым условным проходом в комплекте с интеллектуальным датчиком ДИ-О-5 (имеющий частотный и интерфейсный выход RS-485) и по заказу потребителя преобразователь интерфейсов, программное обеспечение (CD диск) и внешнюю соединительную коробку типа КП, предназначенную для соединения и разветвления гибких кабелей во взрывоопасных зонах. Персональный компьютер, в данном случае, имеется у потребителя.
5. - СЖ-ППО-КУП-30
В данной комплектации ОАО "Промприбор" поставляет счетчик жидкости с овальными шестернями, с необходимым условным проходом в комплекте с интеллектуальным датчиком ДИ-О-5 (имеющий частотный и интерфейсный выход RS-485),внешней клеммной коробкой для присоединения датчика и контроллером универсально-программируемым (КУП) необходимой модификации: 1) КУП-30 (или 31) - предназначены для передачи данных о мгновенном, разовом и суммарном расходе жидкости. Напряжение питания - 220В (или от 9 до 27В). 2) КУП-46(40) - предназначены для управления и отображения процесса дозированного отпуска жидкости потребителем через установки, при наличии соответствующего оборудования согласованного с заводом-изготовителем, т.е. наличие электроклапанов, электрозадвижек, электронасосов, различных датчиков и др. Напряжение питания - 220В.
При необходимости КУПы имеют выход для связи с персональным компьютером через ПДУ "Весна-ТЭЦ" по интерфейсу ИРПС-20мА или RS-232, а также их можно устанавливать как по месту, так и в любом удобном месте на расстоянии до 1000м. В данном случае тарировочные коэффициенты внесены в датчик ДИ-О-5, изменение которых можно произвести с помощью программного обеспечения (CD диск) или с помощью универсального конфигуратора оборудования.
6. - Преобразователь первичный - ППО
В данной комплектации ОАО "Промприбор" поставляет счетчик жидкости с овальными шестернями с необходимым условным проходом в комплекте с интеллектуальным датчиком ДИ-О-5 (имеющий частотный и интерфейсный выход RS-485) и по заказу потребителя программное обеспечение (CD диск) для связи с существующей у заказчика SCADA системой или ПО верхнего уровня.
Контроллер или иной вторичный прибор с поддержкой интерфейса RS-485, в данном случае, имеется у потребителя.
