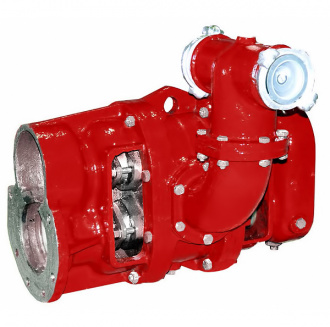

Насосы НКФ коловратные фланцевые

Насосы НКФ коловратные фланцевые

оформить заявку »

ДОКУМЕНТАЦИЯ :

  • Насос коловратный фланцевый типа НКФ-54
    Руководство по эксплуатации № Н46.440.00.00.000 РЭ ТУ 26-06-1181-78
    17.06.2014 / 3.42 МБ / pdf
  • Опросный лист для заказа насосов
    Опросные листы
    19.05.2022 / 173.5 КБ / doc

Особенности, преимущества

  • насос изготавливается во фланцевом исполнении, что позволяет осуществлять монтаж непосредственно на двигатель автомобиля (трактора) к валу отбора мощности.

Назначение

Насос коловратный фланцевый типа НКФ-54 предназначен для подачи воды с механическими примесями не более 0,2% по массе и размером до 0,2 мм включительно, при пожаротушении.

Насосы выпускаются в климатическом исполнении УХЛ, категория размещения I. I. ГОСТ 15150-69.

Детали проточной части насоса изготавливаются из серого чугуна.


Марки / Характеристики

Марки Подача (номин.), м³/ч Мощность потребляемая насосом (макс.), кВт Частота вращения, об/мин Частота вращения, c˜¹ Давление на выходе из насоса, кгс/см² не более Допускаемая вакуумметрическая высота всасывания, м
НКФ-54 42 15 530 8 6 6

Условное обозначение

Например НКФ-54 ТУ 26-06-1181-78, где :

  • НКФ - насос коловратный фланцевый;
  • 54 - геометрическая подача насоса в м3/ч.

Конструкция

Коловратный насос состоит из гидравлической и приводной части.

К гидравлической части относятся корпус, роторы, и крышки - задняя и передняя.

К приводной части относятся корпус с фланцем, корпус шестерен с подшипниками качения и синхронизирующие шестерни.

От гидравлической части корпуса отходят патрубок всасывающий, патрубок соединительный с напорным тройником.

Кулаки ротора к валам крепятся методом горячей заливки. Синхронизацию вращения роторов обеспечивают синхронизирующие шестерни, которые располагаются в корпусе шестерен.

Ведущий ротор состоит из вала с кулаком и втулки с внутренними шлицами, которая приваривается к валу. Корпус с фланцем служит для крепления насоса к трактору. Для крепления насоса на вал отбора мощности трактора ДТ-75 изготавливается переходная плита, которая крепится к насосу.

К всасывающему патрубку за счет накидной гайки крепится наконечник насоса с прокладкой. На наконечник надевается рукав, а на второй конец рукава наконечник приемного клапана, на который с прокладкой навинчивается приемный клапан.

Приемный клапан состоит из цилиндрического корпуса,(имеющего в нижней части большое количество отверстий диаметром 7мм, служащих фильтром дна ), стойки , внутреннего фланца и фланца.

По принципу действия коловратный насос относится к обьемным насосам, т.е. к таким, в которых перекачиваемая среда перемещается путем периодического изменения обьема. При вращении кулаки роторов захватывают перекачиваемую жидкость и перемещают из всасывающей полости в нагнетательную.


Применение

  • в сельскохозяйственных предприятиях для обеспечения оперативного водоснабжения (орошение, внесение удобрений) с использованием естественных источников воды (река, озеро, пруд и т.п.)
  • для организации водопоя на животноводческих фермах с использованием естественных источников воды
  • для оперативной доставки воды из естественных источников для тушения лесных пожаров
  • для откачки воды (осушения) из естественных водоёмов, котлованов и т. п. в случае невозможности применения электронасосного оборудования.
