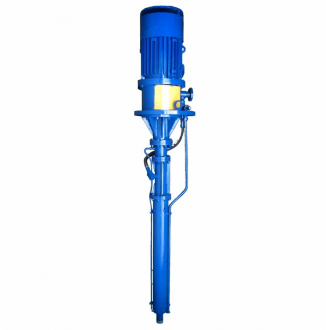

Насосы Н1В одновинтовые погружные нефтяные

Насосы одновинтовые типа Н1В и агрегаты электронасосные на их основе, предназначены для откачки утечек товарной нефти из дренажных ёмкостей в магистральный трубопровод. При согласовании с предприятием–изготовителем возможно применение электронасосов для откачки других жидкостей.

Например Н1В 14/80-9/100 УХЛ 1 ТУ 3632-154-05747979-2006, где:

• Н1В – насос одновинтовой;
• 14 - подача насоса в литрах на 100 оборотов;
• 80 - давление насоса в кгс/см²;
• 9 - подача насоса в агрегате в м³/ч;
• 100 – максимальное рабочее давление на выходе из насоса в кгс/см²;
• УХЛ - климатическое исполнение;
• 1 - категория размещения электронасоса при эксплуатации.

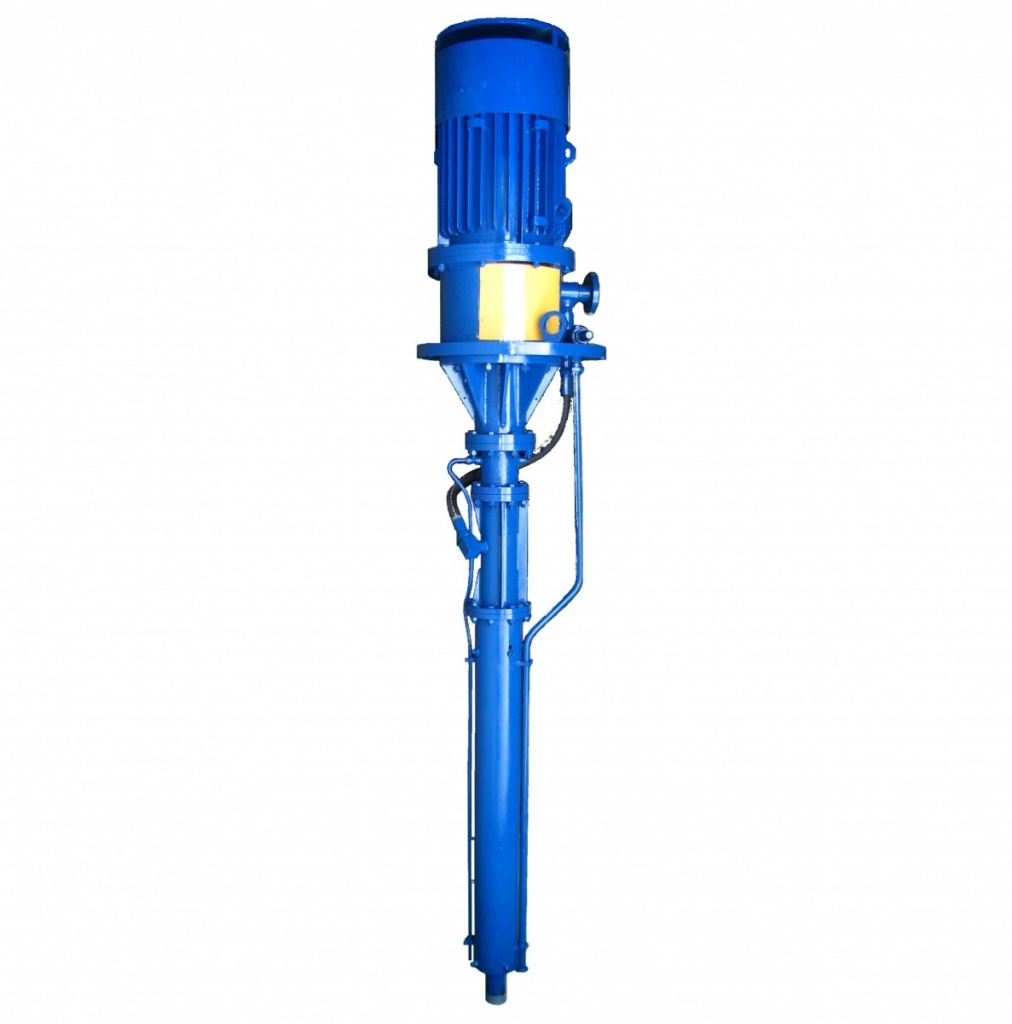

Электронасосные агрегаты состоят из насоса одновинтового вертикального исполнения, электропривода (электродвигателя или мотор-редуктора) и люка для монтажа на люке-лазе резервуара.

По принципу действия одновинтовые насосы являются объемными насосами, в которых жидкая среда перемещается путем периодического изменения объема занимаемой ею камеры, попеременно сообщается с входом и выходом.

Одновинтовой насос разделяют на проточную и приводную части. В проточную часть входят обойма, винт, рукав высокого давления и корпус. Приводная часть состоит из кронштейна, приводного вала, натяжного вала, эксцентриковой муфты и уплотнений торцового и щелевого.

Обойма состоит из гильзы и привулканизированной к ней профильной резиновой части.

Корпус представляет собой сварную конструкцию из трубы и фланцев для соединения с корпусом уплотнения и опорой, а также имеется штуцер для подсоединения рукава высокого давления.

Приводной вал вращается в двух радиальных и одном упорном подшипниках, осевой зазор в которых регулируется втулкой затянутой крышкой. Подшипники установлены в кронштейне. На приводном валу установлены торцовое и щелевое уплотнения. Приводной вал и винт соединены между собой эксцентриковой муфтой обеспечивающей планетарное вращение винта.

Направление вращения винта должно быть правым (по часовой стрелке), если смотреть со стороны электропривода.

Уплотнение вала – торцовое уплотнение с дополнительным щелевым уплотнением.

Присоединительные размеры нагнетательного фланца DN 50 мм соответствуют ГОСТ 12815-80 исполнение 5. Присоединительные и габаритные размеры люка электронасосов соответствуют присоединительным и габаритным размерам люка-лаза DN800 (размеры в скобках для люка DN700) емкости типа ЕП или ЕПП. По согласованию с заказчиком присоединительные размеры люка могут быть изменены.

Электронасосы оборудованы предохранительным и обратным клапанами размещенными в одном корпусе и установленными на люке.

• Нефтепроводы - для откачки товарной нефти из дренажных емкостей в магистральный трубопровод
• Предприятия нефтепереработки - для перекачки нефтепродуктов из емкостей в магистральные трубопроводы
• Прочие отрасли промышленности , где имеется производственная/технологическая инфраструктура «ЕМКОСТЬ+ ТРУБОПРОВОД» и требуется перекачка нефтепродуктов.
