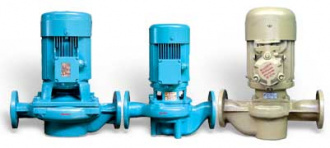

Насосы КМЛ консольные моноблочные для перекачивания воды
Назначение
ДОКУМЕНТАЦИЯ :
-
Опросные листы21.06.2014 / 349 КБ / doc
-
Руководство по эксплуатации № 223.00.00.00 РЭ ГОСТ 12.2.003-91, ГОСТ 12.2.007.0-75, ГОСТ 22247-96 ( раздел 5), ОСТ 26-06-2028-96 ( раздел 3-6) и ТУ 3631-121-75666544-200621.06.2014 / 703.59 КБ / pdf
-
Опросные листы11.07.2019 / 246 КБ / doc
Скачать :
-
21.06.20142014 / 119.86 КБ / pdf
-
21.06.20142014 / 68.43 КБ / pdf
-
21.06.20142014 / 207.03 КБ / pdf
-
21.06.20142014 / 178.64 КБ / pdf
Марки / Характеристики
| Обозначение электронасоса | Подача м3/ч | Напор, м | Допуск. кавита- ционный запас, м, не более |
Базовый электродв. | Мощн, кВт | Масса, кг, не более |
| КМЛ40-40-200 | 9 | 40 | 6,5 | АИР90L2Ж1 | 3,0 | 36 |
| КМЛ50-50-125 | 12,5 | 20 | 3,5 | АИР80В2Ж8 | 2,2 | 35 |
| КМЛ50-50-125а | 12,5 | 16 | 3,5 | АИР80В2Ж8 | 2,2 | 35 |
| КМЛ50-50-125б | 12,5 | 12 | 3,5 | АИР80В2Ж8 | 2,2 | 35 |
| КМЛ50-50-160 | 12,5 | 32 | 3,5 | АИР90L2Ж2 | 3,0 | 38 |
| КМЛ65-65-160 | 20 | 30 | 3,8 | АИР90L2Ж2 | 3,0 | 38 |
| КМЛ65-65-160 | 25 | 32 | 3,8 | АИМ100L2Ж4 | 5,5 | 8080 |
| КМЛ65-65-160а | 25 | 26 | 3,8 | АИМ100L2Ж4 | 5,5 | 80 |
| КМЛ65-65-160б | 25 | 20 | 3,8 | АИМ100L2Ж4 | 5,5 | 80 |
| КМЛ80-80-160 | 50 | 32 | 4,34,3 | АИМ112М2Ж2 | 7,5 | 160160 |
| КМЛ80-80-160а | 50 | 26 | 4,3 | АИМ112М2Ж2 | 7,5 | 160 |
| КМЛ80-80-160б | 50 | 20 | 4,3 | АИМ112М2Ж2 | 7,5 | 160 |
| КМЛ80-80-200 | 50 | 50 | 4,04,04,0 | АИМ132МВ2Ж7 | 15,0 | 172172 |
| КМЛ80-80-200а | 50 | 40 | 4,0 | АИМ132МВ2Ж7 | 15,0 | 172 |
| КМЛ80-80-200б | 50 | 30 | 4,0 | АИМ132МВ2Ж7 | 15,0 | 172 |
| КМЛ100-100-160 | 100 | 32 | 4,0 | АИМ132МВ2Ж6 | 15,0 | 180 |
* - высота;
** - расстояние от центра отверстий патрубков до установочной площадки;
*** - расстояние между патрубками.
Условное обозначение
Конструкция
Агрегаты центробежные моноблочные консольные "в линию" КМЛ изготовлены на базе насосных частей и трехфазных асинхронных электродвигателей собственного производства.
Рабочие органы насосной части устанавливаются на выступающий конец вала электродвигателя, что позволяет получить компактную моноблочную конструкцию, не требующую центровки валов насоса и электродвигателя при выпуске и процессе эксплуатации. В электродвигателе со стороны насоса применен усиленный подшипник.
В электронасосах для воды рабочие органы насосной части выполнены из чугуна, применен асинхронный трехфазный электродвигатель общепромышленного исполнения.
Особенностью электронасосов типа КМЛ является то, что всасывающий и напорный патрубки расположены в линию, что позволяет производить ремонт насосной части и замену электродвигателя не отсоединяя корпус насоса от системы трубопроводов.
Применение
- установках химводоочистки;
- в котельных различной мощности;
- для подачи воды в очистных сооружениях нефтебаз и АЗС;
- для поддержания давления в системах пожаротушения;
- использование в теплоузлах и водонапорных башнях;
- системе обслуживания бассейнов и ледовых площадок;
- использование в бытовой и промышленной сферах.
-
