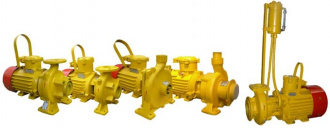

Насосы КМ консольные моноблочные для нефтепродуктов
ДОКУМЕНТАЦИЯ :
-
Руководство по эксплуатации № 178.00.00.00 РЭ ГОСТ 12.2.003-91, ГОСТ 12.2.007.0-75, ГОСТ Р 52743-2007 и ТУ 3631-120- 75666544-2007pdf / 2.39 МБ
-
Опросные листыdoc / 173.5 КБ
Особенности, преимущества
- собственное проектирование электронасосов - позволяет вносить в конструкцию изменения согласно пожеланий заказчика;
- отработанная конструкция - обеспечивает долговечность эксплуатации электронасоса;
- маслобензостойкое торцовое уплотнение импортного производителя - исключение протечек перекачиваемой жидкости в корпус электродвигателя;
- более высокий КПД - получение высоких характеристик электронасоса с наименьшими электрозатратами;
- агрегатируются взрывозащищёнными электродвигателями АИМ собственного производства - облегчает ремонт и обслуживание;
- долгосрочный средний ресурс до капитального ремонта - 30000 часов в течение срока службы (10 лет);
- невысокая цена электронасоса.
Скачать :
-
13.08.20252025 / 178.07 КБ / pdf
-
13.08.20252025 / 839.35 КБ / pdf
-
13.08.20252025 / 132.42 КБ / pdf
-
13.08.20252025 / 206.3 КБ / pdf
Назначение
Марки / Характеристики
| Типоразмер электронасоса (агрегата) | Подача, м3/ч (л/с) | Напор, м | КПД электро- насоса, % | Допуска- емый кавита- ционный запас, м, не более | Мощность электро- двигателя, кВт | Габаритные размеры (высота + ширина + длина), мм | Номина- льный ток, А | Масса, кг, |
| КМ 40-32-160 Е | 6 (1,6) | 28 | 41 | 3,5 | 1,1 | 270х216х380 | 2,55 | 30 |
| КМ 50-32-200 Е | 8 (2,2) | 30 | 41 | 3,5 | 2,2 | 310х246х450 | 4,6 | 35 |
| КМ 50-40-215 Е | 9 (2,5) | 40 | 41 | 3,5 | 3,0 | 350х300х492 | 6,1 | 65 |
| КМ 50-32-125 Е | 12,5(3,5) | 20 | 55 | 3,5 | 2,2 | 248х190х482 | 4,6 | 45 |
| КМ 50-32-125 Е -а | 12,5(3,5) | 16 | 55 | 3,5 | 2,2 | 248х190х482 | 4,6 | 45 |
| КМ 50-32-125 Е -б | 12,5(3,5) | 12 | 55 | 3,5 | 2,2 | 248х190х482 | 4,6 | 45 |
| КМ 50-32-160 Е | 12,5(3,5) | 32 | 45 | 3,5 | 3,0 | 305 х240х515 | 6,1 | 55 |
| КМ 65-40-140 Е | 20 (5,6) | 18 | 48 | 3,8 | 2,2 | 305х220х534 | 4,6 | 60 |
| КМ 65-40-165 Е | 20 (5,6) | 30 | 48 | 3,8 | 3,0 | 330х240х526 | 6,1 | 80 |
| КМ 65-50-160 Е | 25(6,9) | 32 | 59 | 3,8 | 5,5 | 355х240х545 | 10,93 | 80 |
| КМ 65-50-160 Е -а | 25(6,9) | 26 | 59 | 3,8 | 5,5 | 290х240х545 | 10,93 | 80 |
| КМ 65-50-160 Е -б | 25(6,9) | 20 | 59 | 3,8 | 5,5 | 290х240х545 | 10,93 | 80 |
| КМ 80-65-140 Е | 45 (12,5) | 15 | 53 | 4,0 | 3,0 | 340х250х485 | 6,1 | 80 |
| КМ 80-50-215 Е | 45 (12,5) | 50 | 53 | 4,0 | 11,0 | 480х310х680 | 21,1 | 150 |
| КМ 80-65-160 Е | 50(13,9) | 32 | 65 | 4,3 | 7,5 | 408х265х614 | 14,4 | 140 |
| КМ 80-65-160 Е -а | 50(13,9) | 26 | 65 | 4,3 | 7,5 | 340х265х614 | 14,4 | 140 |
| КМ 80-65-160 Е -б | 50(13,9) | 20 | 65 | 4,3 | 7,5 | 340х265х614 | 14,4 | 140 |
| КМ 80-50-200 Е | 50(13,9) | 50 | 66 | 4,0 | 15,0 | 423х265х731 | 28,8 | 172 |
| КМ 80-50-200 Е -а | 50(13,9) | 40 | 66 | 4,0 | 11,0 | 423х265х731 | 21,1 | 172 |
| КМ 80-50-200 Е -б | 50(13,9) | 30 | 66 | 4,0 | 11,0 | 423х265х731 | 21,1 | 172 |
| КМ 80-50-200 Е-м с местами под датчики |
50(13,9) | 50 | 66 | 4,0 | 15,0 | 1200х400х760 | 28,8 | 225 |
| КМ 80-50-200 Е-а-м с местами под датчики |
50(13,9) | 40 | 66 | 4,0 | 11,0 | 1200х400х760 | 21,1 | 225 |
| КМ 80-50-200 Е-б-м с местами под датчики |
50(13,9) | 30 | 66 | 4,0 | 11,0 | 1200х400х760 | 21,1 | 225 |
| КМ 100-80-170 Е | 100(27,8) | 25 | 57 | 4,5 | 11,0 | 450x350x675 | 21,1 | 160 |
| КМ 100-80-170 Е-М с бачком охлаждения с местами под датчики |
100(27,8) | 25 | 57 | 4,5 | 11,0 | 1200x400x755 | 21,1 | 170 |
| КМ100-80-160 Е-M с местами под датчики |
100(27,8) | 32 | 60 | 4,5 | 15,0 | 1200x400x773 | 28,8 | 180 |
Примечания
1. Параметры электронасосов, указанные в таблице 1, получены при испытании на воде
2. Допустимые отклонения напора от плюс 5 % до минус 5%
3. Частота вращения - 2900 об/мин
4. Частота тока питающей сети - 50 Гц
5. Напряжение сети - 380 В
6. Тип сети - трёхфазная
7. Электронасос КМ100-80-170Е допускается комплектовать двигателем АИМ 132М2Ж4 на номинальное напряжение 220В (схема соединения "треугольник") и номинальный ток 36,5А
8. Электронасос КМ80-65-160Е допускается комплектовать двигателем АИМ 112М2Ж2 на номинальное напряжение 220В (схема соединения "треугольник") и номинальный ток 24,9А.
Условное обозначение
Конструкция
Электронасосы изготовлены в соответствие с требованием Технического регламента Таможенного союза ТР ТС 010/2011 "О безопасности машин и оборудования", утвержденного решением Комиссии Таможенного союза №823 от 18.10.2011 года.
Электронасосы КМ100-80-170Е-М, КМ100-80-160Е-М, КМ80-50-200Е-М имеют стальную проточную часть и систему охлаждения "сосуд-бачок". Конструкцией насосов предусмотрены места для установки датчика вибрации, датчика сухого хода, датчиков верхнего и нижнего уровней охлаждающей жидкости в сосуд-бачке, датчика контроля давления на входе и выходе насоса, датчика контроля температуры перекачиваемой жидкости, датчика контроля температуры подшипников электродвигателя и температуры обмоток статора.
Применение
- технологические линии для подачи, слива и перекачивания топлива и нефтепродуктов в нефтехимических, нефтеперерабатывающих и перевалочных производствах;
- в составе сложного оборудования и установок, по перекачиванию нефтепродуктов;
- для ускорения слива нефтепродуктов из емкостей и цистерн;
- в системах экстрагирования.
-
