1. | Диаметр условного прохода, мм | 2,5 |
2. | Максимальный расход, м3/ч | 0,3 |
3. | Потеря давления, не более, МПа | 0,25 |
4. | Напряжение питания электромагнитов, В | 12 DC24 DC110 DC220 AC |
5. | Потребляемый ток, А, не более (при инапряжении 12 DC; 24 DC; 110 DC; 220 AC, соответственно) | 1; 0,5; 0,11; 0,04 |
6. | Режим работы ПВ, % | 100 |
7. | Присоединение к трубопроводу | штуцерное |
8. | Масса, кг, не более | 1,2 |
9. | Габаритные размеры, мм | 100х62х85 |

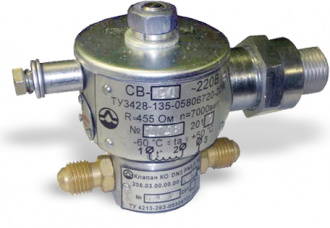

Пример обозначения клапана: Клапан КО-ЭМ-Х-Н-П-НЗ-Ду2,5-РN 0,6-220V-АС (...-110V-DС; ...-24V-DС)
где
ЭМ - тип привода (электромагнитный);
Н - исполнение затвора (неразгруженный поршень);
П - управление расходом (прямого действия);
НЗ - нормально закрытый;
Ду - диаметр условного прохода (2,5 мм);
РN - рабочее давление (0,6 Мпа);
12V, 24V, 110V, 220V - рабочее напряжение;
DC - род тока постоянный (110 В; 24 В).
AC - род тока переменный (220В).
Клапаны Н.О. и Н.З. предназначены для управления расходом в запорно-регулирующих клапанах клеткового типа, использующих для регулирования давление перекачиваемого нефтепродукта. Н.О. и Н.З. клапаны необходимы в системе дозированного отпуска нефтепродуктов и несут функцию запорно-регулирующих устройств.
Разновидностью соленоидных клапанов НЗ прямого действия является клапан воздушный (в дальнейшем - клапан). Он является электроуправляемым клапаном, и устанавливается в самой верхней точке наливного стояка комплексов измерительных АСН для обеспечения быстрого и полного освобождения его подвижных частей от нефтепродукта в автоцистерну путем подачи воздуха в стояк.
Клапаны изготавливаются в климатическом исполнении УХЛ категории 2 по ГОСТ 15150-69 для работы при температуре от -60 до +50 С.
Клапаны могут эксплуатироваться во взрывоопасных зонах класса В-1Г согласно действующих "Правил устройства электроустановок" (ПУЭ, гл.7.3)и других директивных документов, регламентирующих применение электрооборудования во взрывоопасных зонах. Пример записи условного обозначения клапана при его заказе и в документации другой продукции: - Клапан воздушный 196.04.08.00.00 - Клапан воздушный 196.04.08.00.00-01
