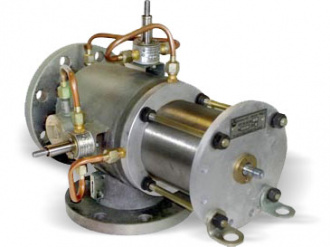

Клапаны управляемые Ду 100 соленоидный клапан управления непрямого действия (пилотный), высокой пропускной способности

оформить заявку »

ДОКУМЕНТАЦИЯ :

Опросный лист на клапаны

Опросные листы

doc / 144.5 КБ

Скачать :

Сертификат соответствия

Загрузить
(05.10.20212021 / 270.04 КБ / pdf)

Марки / Характеристики

1.	Диаметр условного прохода, мм	100
2.	Пропускная способность, м3/ч	110
3.	Рабочее давление, МПа, не более	0,6
4.	Вязкость жидкости, мм2/с	от 0,55 до 60
5.	Время полного открытия (закрытия) клапана, с, не более	10
6.	Потери давления на клапане ?Р, МПа, не более	0,12
7.	Вид действия	Н.З.
8.	Герметичность затвора (ГОСТ 9544)	класс А
9.	Напряжение питания электромагнитов пилотов, В	12; 24; 110±10% DС220 АС
10.	Потребляемый ток при: 12V; 24V; 110V; 220V, соответственно, А, не более	1; 0,5; 0,11; 0,04
11.	Режим работы ПВ, %	100
12.	Масса, кг, не более	40
13.	Габаритные размеры, мм	440х365х340

Условное обозначение

Пример обозначения клапана: клапан КО-ЭГ-А-Н-Р-НЗ-Ду100-РN 0,6-220V-АC. (...-110V-DC; ...-24V-DC)

где ЭГ - тип привода (электрогидравлический);
      А - носитель энергии привода (внутренний);
      Н - исполнение затвора (неразгруженный поршень);
      Р - управление расходом - регулирующий (поддерживает требуемый расход);
      НЗ - нормально закрытый;
      Ду - диаметр условного прохода (100 мм);
      РN - рабочее давление (0,6 Мпа);
      24V, 110V, 220V - рабочее напряжение;
      АC - род тока переменный (220 В);
      DC - род тока постоянный (110 В; 24 В).

Описание

Клапан управляемый предназначен для дистанционного (при помощи центрального блока управления), либо местного (при помощи позиционера) регулирования расхода, частичного или полного открытия (закрытия) проходного сечения трубопровода с целью обеспечения безопасной технологии налива автомобильных или железнодорожных цистерн неагрессивными нефтепродуктами вязкостью от 0,55 до 60 мм2/с с рабочим давлением до 0,6 МПа.

Клапан управляемый позволяет производить плавную регулировку, поддержание заданного расхода и необходим
в дозирующих измерительных системах, где требуется плавное и точное регулирование, отсечение выдаваемой
дозы без гидроудара.

Взрывозащищенность обеспечивается применением соленоида взрывозащищенного типа СВ со специальным
видом взрывозащиты и маркировкой 2EmllT4X.
Конструкция: корпус сварной, из углеродистой стали; гильза из нержавеющей стали, поршень - сплав АМГ.
Конструктивно клапан изготавливается прямоточным (оси присоединительных фланцев соноправлены) или
угловым (оси присоединительных фланцев под углом 90 градусов).

Конструкция

Работу клапана можно разбить на 3 режима:
1. открытие проходного сечения;
2. удержание необходимого расхода;
3. закрытие проходного сечения.

Достижение режимов 1 - 3 осуществляются пилотными клапанами, управление которыми выполняется программно импульсным способом. Длительность импульсов и частота их следования задается управляющей программой.

Ступенчатое открытие, режим удержания, ступенчатое закрытие клапана управляемого показаны на диаграмме.

Состояние клапанов пилотных при обеспечении 3-х режимов работы следующее:
1. открытие проходного сечения: пилот нормально открытый - закрыт, пилот нормально закрытый - открыт (питающее напряжение подается на оба соленоида пилотов);
2. удержание необходимого расхода: оба пилота закрыты (питающее напряжение подается на соленоид пилота Н.О.);
3. закрытие проходного сечения: пилот нормально открытый - открыт, нормально закрытый - закрыт, что соответствует обесточенному состоянию соленоидов пилотов.
