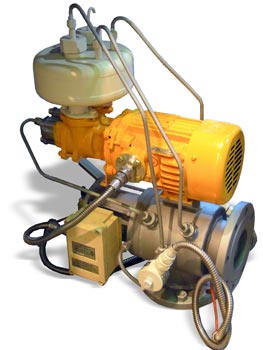

Клапаны регулирующие с внешним гидроуправлением непрямого действия (пилотные), высокой пропускной способности Ду 100 для вязких сред

Клапаны регулирующие с внешним гидроуправлением непрямого действия (пилотные), высокой пропускной способности Ду 100 для вязких сред
  • Клапаны регулирующие с внешним гидроуправлением непрямого действия (пилотные), высокой пропускной способности Ду 100 для вязких сред

оформить заявку »

ДОКУМЕНТАЦИЯ :

  • Опросный лист на клапаны
    Опросные листы
    19.05.2022 / 144.5 КБ / doc

Скачать :

  • Габаритные и присоединительные размеры
    05.10.20212021 / 277.39 КБ / pdf
  • Сертификат соответствия
    05.10.20212021 / 270.04 КБ / pdf

Марки / Характеристики

Наименование Значение
Диаметр условного прохода, мм 100
Пропускная способность, м 3/ч 110
Рабочее давление, МПа, не более 0,63
Вязкость рабочей жидкости, мм 2/с от 0,55 до 300
Вязкость вспомогательной жидкости, мм 2/с от 0,55 до 60
Время полного открытия (закрытия) клапана в зависимости от применяемой вспомогательной жидкости, с, не более 15(17)
Герметичность затворов по ГОСТ 9544-93 класс «А»
Параметры электропитания соленоидов клапана:
- напряжение, В
- род тока

220 (110, 24, 12)*
переменный (постоянный)*
Параметры электропитания насоса:
- напряжение, В
- род тока

380
переменный
Параметры электропитания датчика индуктивного:- напряжение, В от 7до 40
Мощность электродвигателя, кВт 0,55
Длина соединительного кабеля , м**:
-соленоидов;
-электродвигателя;
-датчика индуктивного;

1,5
1,5
2,0
Габаритные и присоединительные размеры Приложение А
Масса, кг, не более 70
*- по заказу
** - по требованию заказчика длина соединительного кабеля может быть уменьшена или увеличена, но не более 20м.

Описание

Клапан предназначен для дистанционного и ступенчатого регулирования, частичного или полного открытия (закрытия) проходного сечения трубопровода с целью обеспечения безопасной технологии налива автомобильных или железнодорожных цистерн неагрессивными нефтепродуктами вязкостью от 0,55 до 300 мм2/с с рабочим давлением до 0,63 МПа. Клапан обеспечивает запрограммированный процесс налива, а также стабилизацию номинального расхода продукта при изменяющихся условиях (высоте взлива продукта в резервуаре и др.), что обеспечивает высокую точность работы измерителей, а также точность выдачи задаваемых доз.

Клапан позволяет производить плавную регулировку расхода по заданным параметрам расхода (при наличии измерителя расхода).

Клапан незаменим в дозирующих измерительных системах, где требуется плавное и точное регулирование и отсечение выдаваемой дозы.

Особенностью клапана является то, что основной затвор приводится в действие с помощью давления вспомогательной жидкости. Поэтому работа клапана возможна при перепадах давления рабочей среды, начиная от нуля, а так же отсутствует самопроизвольное опускание затвора при пульсации давления рабочей среды.
