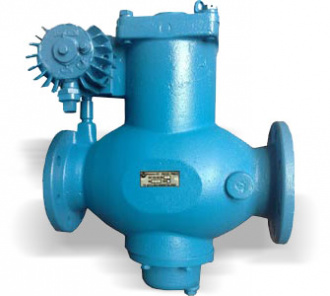

Клапаны КО-2 соленоидный, двойного действия, нормально закрытый, высокой пропускной способности

Клапаны КО-2 соленоидный, двойного действия, нормально закрытый, высокой пропускной способности

оформить заявку »

ДОКУМЕНТАЦИЯ :

  • Опросный лист на клапаны
    Опросные листы Array
    19.05.2022 / 144.5 КБ / doc

Скачать :

  • Сертификат соответствия
    Загрузить
    (05.10.20212021 / 270.04 КБ / pdf)

Марки / Характеристики

1. Диаметр условного прохода, мм 100
2. Расход, м3/ч, не более:
- режим минимального расхода
- режим максимального расхода

20 - 30
100*
3. Рабочее давление, МПа, не более 0,6
4. Пропускная способность, м3/ч 110
5. Вязкость жидкости, мм2/с от 0,55 до 60
6. Время перехода клапана в режим минимального (максимального) расхода, с, не более 0,5
7. Потери давления на клапане ?Р, МПа, не более 0,12
8. Герметичность затвора (ГОСТ 9544) класс А
9. Диапазон рабочих температур, 0С - 40+45
10. Вид действия Н.З.
11. Напряжение питания электромагнитов, В 110±10 DС
12. Потребляемый ток, А не более 0,5
13. Режим работы ПВ, % 100
14. Масса, кг, не более 65
15. Габаритные размеры, мм 420х312х540

* в зависимости от применяемого насоса и вязкости жидкости


Описание

Клапан-отсекатель КО предназначен для ступенчатого регулирования расхода и открытия (закрытия) проходногосечения трубопровода с целью обеспечения безопасной технологии налива автомобильных или железнодорожных цистерн неагрессивными нефтепродуктами вязкостью от 0,55 до 60 мм2/с с рабочим давлением до 0,6 МПа.

Клапан-отсекатель КО применяется в измерительных устройствах для дозированного отпуска нефтепродуктов.

Взрывозащищенность обеспечивается применением соленоида взрывозащищенного типа СВ со специальным видом взрывозащиты и маркировкой 2ExsIIТЗ.

Конструкция: корпус - чугун; поршень - латунь; присоединение к трубопроводу - фланцевое.

Управление соленоидами клапанов может быть осуществлено как вручную (от кнопок коммутации), так и программно с помощью контроллера универсально программируемого (КУП).

Клапан-отсекатель КО работает в двух режимах: в режиме минимального и в режиме максимального расхода.

Ступенчатое открытие и закрытие клапана-отсекателя показано на диаграмме.

Диаграмма работы клапана

V - заданная доза, л;V1, V2 - прошедшие объемы нефтепродукта, на минимальном расходе, в начале и конце заданной дозы, л. Величина минимального расхода устанавливается потребителем и задается с управляющего устройства (КУП).

Пример обозначения клапана: Клапан КО-ЭГ-А-Н-Д-НЗ-Ду100-РN 0,6-110V-DC.Где ЭГ - тип привода (электрогидравлический);А - носитель энергии привода (внутренний);Н - исполнение затвора (неразгруженный поршень);Д - управление расходом (двойного действия); НЗ - нормально закрытый;Ду - диаметр условного прохода (100 мм);РN - рабочее давление (0,6 Мпа);110V - рабочее напряжение;DC - род тока постоянный (110 В).
