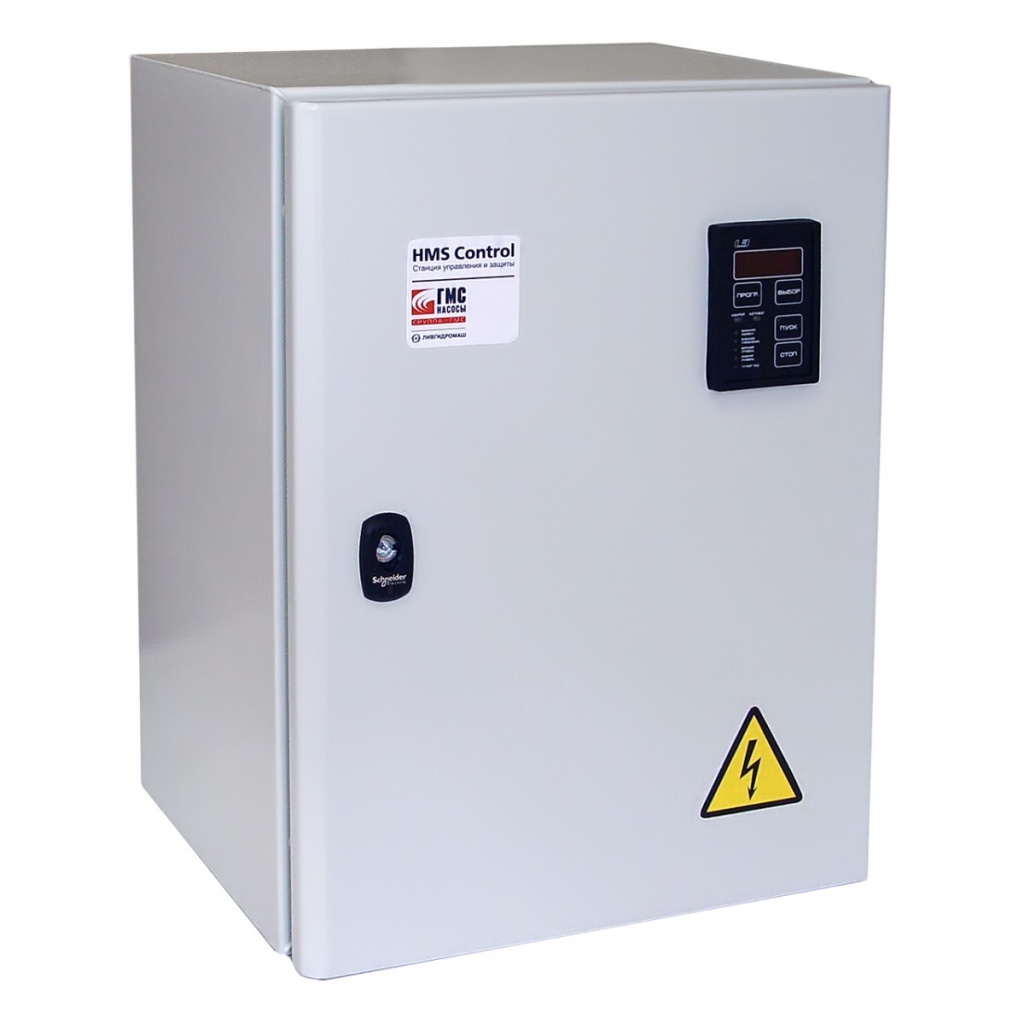

Станция управления и защиты HMS Control L3

Станция управления и защиты (СУиЗ) HMS Control L3 предназначена для управления и защиты скважинных насосных агрегатов типа ЭЦВ, погружных насосов типа Гном, их аналогов как отечественного, так и импортного производства, а также любых трехфазных асинхронных электродвигателей с короткозамкнутым ротором по командам оператора или сигналам от датчиков и соответствует требованиям технических условий ТУ 3432-112-00217975-2011.

Станция обеспечивает работу насосного агрегата в следующих режимах:

• ручной (местный)
• автоматический
• дистанционный

СУиЗ соответствует климатическому исполнению У2 или УХЛ4 по ГОСТ15150-69. ( У2 - эксплуатация в неотапливаемых помещениях или под навесом при температуре окружающего воздуха от минус 40 до плюс 40°С и относительной влажности 100% при 25 С, УХЛ4 - эксплуатация в закрытых отапливаемых помещениях при температуре окружающего воздуха от плюс 1 до плюс 40°Си относительной влажности 80% при 25°С).

Степень защиты СУиЗ от воды и пыли - IP21 или IP 54 по ГОСТ 14254-96. По степени защиты человека от поражения электрическим током СУиЗ относится к классу 1 по ГОСТ 12.2.007.0 -75.

Например HMS Control L3-120-П-М.Р.Т-IP54-УХЛ4 , где :

• HMS Control L3 - наименование станции
• 120 - Наибольший номинальный ток насоса, А
• П - Способ пуска насоса: П - плавный пуск, без индекса - прямой пуск (например - HMS Control L3-80-IP54-У2)
• М.Р.Т - Дополнительные функции при наличии : H - защита станции от повышенного напряжения сети, М - защита от импульсных перенапряжений, P - выключатель-разъединитель на вводе, C - удаленное управление по сети Modbus RTU, T - подключение датчика температуры обмоток двигателя
• IP54 - Степень защиты корпуса: IP21; IP54
• УХЛ4 - Климатическое исполнение и категория размещения: УХЛ4 - для эксплуатации в закрытом отапливаемом помещении, У2 - для установки под навесом

Станция управления и защиты состоит из щита со съемной монтажной панелью, внутри которого установлены автоматический выключатель, электромагнитный пускатель, устройство плавного пуска (УПП), электромагнитное реле, два клеммных блока (силовой и сигнальный) и датчики тока (токовые трансформаторы). Для исполнений 100...300 дополнительно устанавливаются шунтирующие резисторы для датчиков тока. На дверце щита находится микроконтроллерное устройство управления и защиты "L3" (далее по тексту МК).

В зависимости от исполнения, в состав станции может входить выключатель разъединитель на вводе питания, модуль контроля температуры обмоток двигателя и модуль защиты от импульсных перенапряжений (молниезащита).

На лицевой панели МК находятся кнопки управления «ПУСК», «СТОП», «ПРОГР.», «ВЫБОР», четырехразрядный светодиодный индикатор и светодиоды состояния датчиков, режимов работы и аварийных ситуаций.

На задней панели корпуса МК установлены разъемные клеммные зажимы для подключения внешних силовых электрических цепей и датчиков.

Принцип работы СУиЗ основан на обработке сигналов, поступающих от внешних источников на МК, и правлении устройством плавного пуска, включающим / отключающим электродвигатель.

Возможен или ручной режим работы, при котором запуск останов двигателя осуществляется нажатием кнопок "ПУСК", "СТОП", или один из автоматических режимов, при котором запуск останов электродвигателя осуществляется по сигналу(-ам) от датчика(-ов) уровня или давления.

Полное описание режимов работы, настройки и аварийных ситуаций находится в Руководстве по программированию .
Описание работы устройства плавного пуска приведено в Руководстве пользователя УПП.

• для обеспечения управления, контроля и защиты погружными насосами эксплуатируемыми в структурах занимающихся водоснабжением - водоканалы, ЖКХ
• для обеспечения контроля и управления погружными насосами работающими в системах водоснабжения промышленных предприятий
• в сельском хозяйстве для обеспечения контроля и защиты погружных насосов задействованных в системах полива сельхозугодий
• на объектах теплоэнергетики для обеспечения управления, контроля и защиты погружными насосами задействованными в системе обеспечения технической водой
