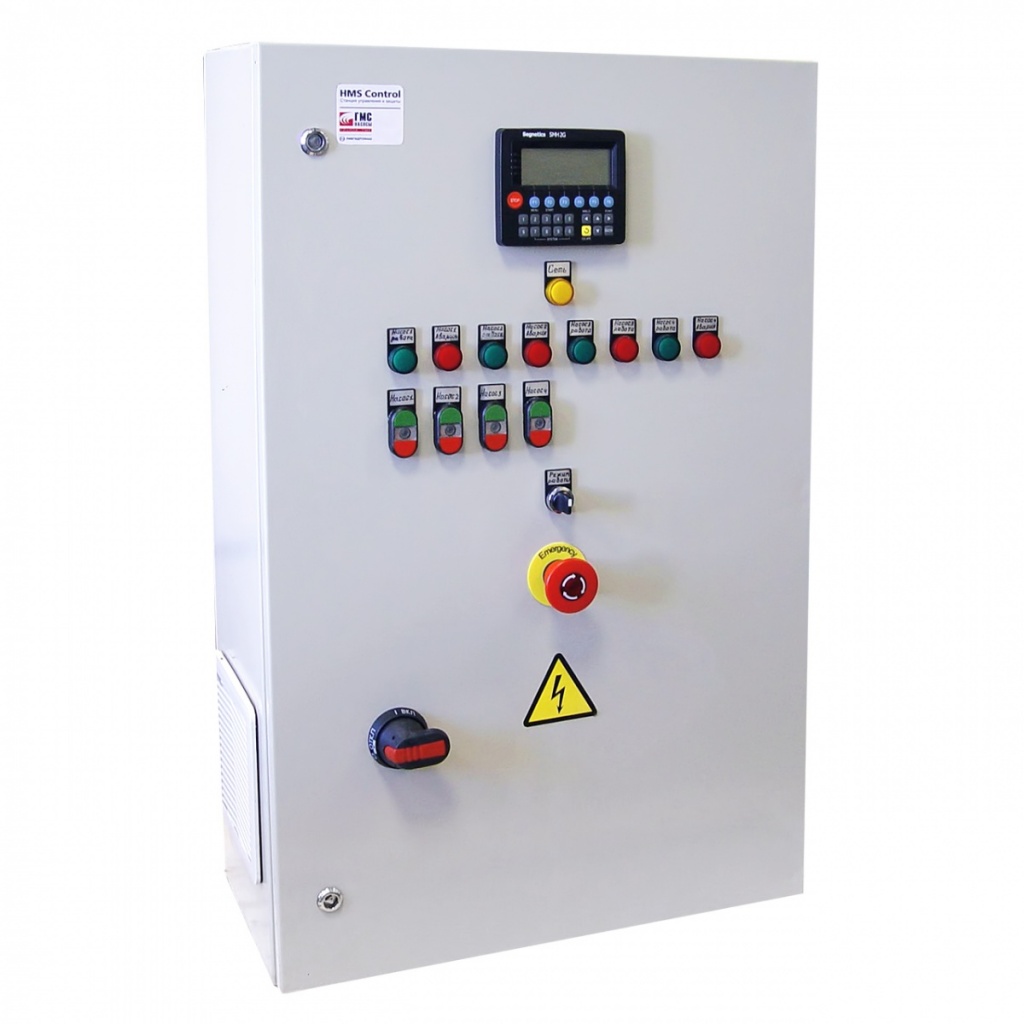

Станция управления и защиты HMS Control ST

Станции HMS Control ST предназначены для управления одним или несколькими центробежными насосными агрегатами типа Д, К, ЦНС или их аналогами, как отечественного, так и импортного производства, работающими в системах водоснабжения, повышения давления, на насосных станциях второго или третьего подъема.

Станция обеспечивает работу насосной установки в следующих режимах:

• ручной (местный)
• автоматический по сигналу датчика обратной связи
• автоматический с заданной постоянной производительностью
• по дистанционному сигналу

Станция управления с каскадно-частотным управлением может эксплуатироваться при температуре от 0 до 40°С.

Степень защиты от воды и пыли IP54 по ГОСТ 14254-80. Вид климатического исполнения У3 по ГОСТ 15150-69.

Марки	Напряжения сети, В	Частота тока, Гц	Вид тока	Ток электродвигателя, А	Мощность двигателя, кВт
HMS Control ST–001–Х–К	380	50	переменный	0.63...1	0.37
HMS Control ST–001–Х–КЧ	380	50	переменный	0.63...1	0.37
HMS Control ST–002–Х–КЧ	380	50	переменный	1...1.6	0.55
HMS Control ST–002–Х–К	380	50	переменный	1...1.6	0.55
HMS Control ST–003–Х–КЧ	380	50	переменный	1.6...2.5	0.75
HMS Control ST–003–Х–К	380	50	переменный	1.6...2.5	0.75
HMS Control ST–004–Х–КЧ	380	50	переменный	0.63...1	1.5
HMS Control ST–004–Х–К	380	50	переменный	0.63...1	1.5
HMS Control ST–006–Х–КЧ	380	50	переменный	2.5...4	2.2
HMS Control ST–006–Х–К	380	50	переменный	2.5...4	2.2
HMS Control ST–007–Х–КЧ	380	50	переменный	4...6	3
HMS Control ST–007–Х–К	380	50	переменный	4...6	3
HMS Control ST–010–Х–К	380	50	переменный	6...7.5	4
HMS Control ST–010–Х–КЧ	380	50	переменный	6...7.5	4
HMS Control ST–013–Х–К	380	50	переменный	7...10	5.5
HMS Control ST–013–Х–КЧ	380	50	переменный	7...10	5.5
HMS Control ST–018–Х–КП	380	50	переменный	13...18	7.5
HMS Control ST–018–Х–КПЧ	380	50	переменный	13...18	7.5
HMS Control ST–025–Х–КП	380	50	переменный	18...25	11
HMS Control ST–025–Х–КПЧ	380	50	переменный	18...25	11
HMS Control ST–031–Х–КП	380	50	переменный	24...31	15
HMS Control ST–031–Х–КПЧ	380	50	переменный	24...31	15
HMS Control ST–037–Х–КП	380	50	переменный	28...38	18.5
HMS Control ST–037–Х–КПЧ	380	50	переменный	28...38	18.5
HMS Control ST–046–Х–КП	380	50	переменный	38...46	22
HMS Control ST–046–Х–КПЧ	380	50	переменный	38...46	22
HMS Control ST–065–Х–КП	380	50	переменный	45...65	30
HMS Control ST–065–Х–КПЧ	380	50	переменный	45...65	30
HMS Control ST–075–Х–КП	380	50	переменный	65...75	37
HMS Control ST–075–Х–КПЧ	380	50	переменный	65...75	37
HMS Control ST–090–Х–КП	380	50	переменный	70...90	45
HMS Control ST–090–Х–КПЧ	380	50	переменный	70...90	45
HMS Control ST–120–Х–КП	380	50	переменный	90...120	55
HMS Control ST–120–Х–КПЧ	380	50	переменный	90...120	55
HMS Control ST–155–Х–КПЧ	380	50	переменный	120...155	75
HMS Control ST–155–Х–КП	380	50	переменный	120...155	75
HMS Control ST–185–Х–КПЧ	380	50	переменный	155...185	90
HMS Control ST–185–Х–КП	380	50	переменный	155...185	90
HMS Control ST–225–Х–КПЧ	380	50	переменный	185...225	110
HMS Control ST–225–Х–КП	380	50	переменный	185...225	110
HMS Control ST–265–Х–КПЧ	380	50	переменный	225...265	132
HMS Control ST–265–Х–КП	380	50	переменный	225...265	132

Например HMS Control ST-25-2-КЧП-АВР-УХЛ4 , где : HMS Control ST - наименование станции 25 - Допустимый номинальный ток насоса, А 2 - Количество насосов КЧП - Тип регулирования и способ пуска нерегулируемых насосов: К – каскадное регулирование; КП – каскадное регулирование с плавным пуском нерегулируемых насосов; КЧ – каскадно-частотное регулирование; КЧП – каскадно-частотное регулирование с плавным пуском нерегулируемых насосов АВР - дополнительные функции и опции, при наличии: АВР – двойной ввод питания с автоматическим переключением на резервный ввод; Т – подключение термоконтактов двигателя; М – защита от импульсных перенапряжений; B – вольтметр на вводе шкафа; A – амперметр на каждый насос; C – возможность подключения к сети по протоколу Modbus; 1Э, 2Э – управление электроприводом задвижки, цифра указывает количество задвижек или клапанов; П – пользовательская настройка цифрового входа или выхода УХЛ4 – климатическое исполнение и категория размещения

В состав станции управления и защиты HMS Control ST входят:

• Частотный преобразователь (зависит от типа шкафа);
• Программируемый логический контроллер Segnetics;
• Система индикации и сигнализации;
• Магнитные пускатели с тепловыми реле;
• Органы управления и автоматы защиты;
• Устройство плавного пуска (при мощности двигателя более 15 кВт);
• Многофункциональное трехфазное реле контроля (опционально);
• GSM-модем (опционально);
• Модуль связи «Ethernet» (опционально);
• Устройство ограничения импульсных перенапряжений (опционально).
• Устройство контроля питающей сети (опционально).
• Модуль связи «Profibus» (опционально);
• Модуль связи «Modbus» (опционально);
• Вольтметр на вводе шкафа (опционально);
• Амперметр на каждый насос (опционально).

• для обеспечения управления, контроля и защиты центробежных насосов(Д, К, ЦНС и т. п.) которые применяются в структурах занимающихся водоснабжением/водоотведением - водоканалы, ЖКХ .
• для обеспечения контроля и управления центробежными насосами (Д, К, ЦНС и т. п.) работающими в системах водоснабжения /водоотведения промышленных предприятий.
• в сельском хозяйстве для контроля и защиты центробежных насосов(Д, К, и т. п.) задействованных в системах полива.
• системах повышения давления жилых и промышленных объектов
• на объектах теплоэнергетики для обеспечения управления, контроля и защиты центробежных насосов(Д, К, ЦНС и т. д.) задействованных в системе обеспечения технической водой.
