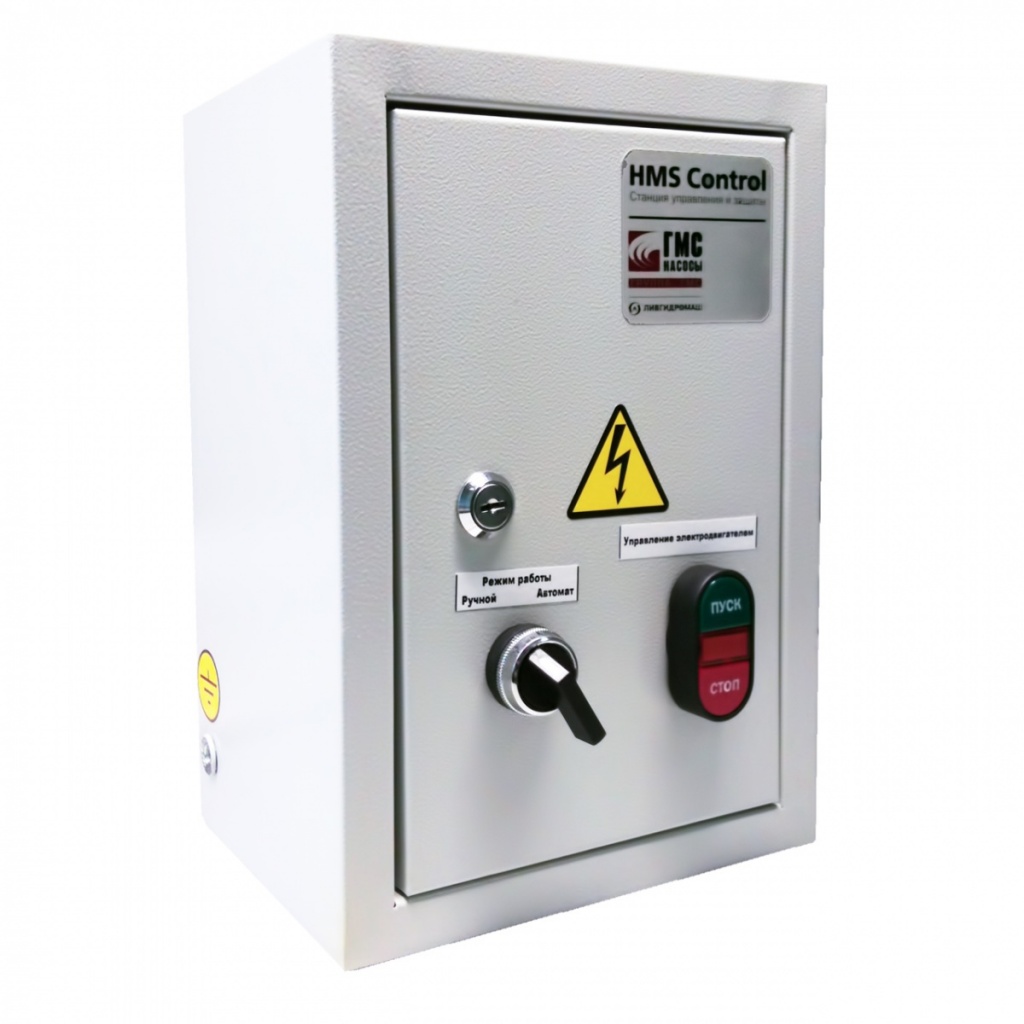

Станция управления и защиты HMS Control G
ДОКУМЕНТАЦИЯ :
-
Руководство по эксплуатации № 012.46.00.000 РЭ ТУ 3432-112-00217975-2011pdf / 259.63 КБ
-
Опросные листыdoc / 286 КБ
Особенности, преимущества
- Возможность управления дренажным насосом по сигналу с датчика уровня.
- Автоматическое отключение при коротком замыкании электродвигателя насоса.
- Визуализация сигнала «Работа» на лицевой панели.
- Доступны Ручной и Автоматический режимы управления.
- Невысокая стоимость.
- Настройка станции не требует дополнительного оборудования и доступна для обслуживания низкоквалифицированным персоналом.
- Надежная силовая и коммутационная аппаратура ведущих европейских производителей.
- Сертифицирована для применения на территории РФ.
Назначение
Станция управления и защиты "HMS Control G" предназначена для автоматического и ручного управления дренажным насосом типа «ГНОМ» по сигналу с датчика уровня жидкости и соответствует требованиям технических условий ТУ 3432-112-00217975-2011.
Станция управления и защиты «HMS Control G» может эксплуатироваться при температуре окружающей среды от плюс 1 до плюс 35 градусов Цельсия.
Степень защиты от воды и пыли IP31 по ГОСТ 14254-80.Вид климатического исполнения УХЛ4 по ГОСТ 15150-69. По степени защиты человека от поражения электрическим током СУиЗ относится к классу 1 по ГОСТ 12.2.007.0-75.
Марки / Характеристики
| Марки | Ток электродвигателя, А | Степень защиты корпуса | Габаритные размеры, мм, не более | Мощность двигателя, кВт |
| HMS Control G - 2,5 | 1,6...2,5 | IP31 | 300х210х150 | 1.1 |
| HMS Control G - 4 | 2,5...4 | IP31 | 300х210х150 | 2.2 |
| HMS Control G - 8 | 5,5...8 | IP31 | 300х210х150 | 3 |
| HMS Control G - 10 | 7...10 | IP31 | 300х210х150 | 4 |
| HMS Control G - 13 | 9...13 | IP31 | 300х210х150 | 5.5 |
Конструкция
Комплект поставки:
- станция управления и защиты;
- руководство по эксплуатации;
- датчик уровня поплавковый.
Станция управления и защиты HMS Control G имеет следующие режимы работы:
- автоматический;
- ручной.
В автоматическом режиме станция управления и защиты обеспечивает работу насоса по сигналу от датчика уровня (н.о. контакт).
В ручном режиме запуск насоса происходит с лицевой панели.
Основные функции управления и защиты, выполняемые станцией:
- автоматическое управление электродвигателем по сигналу от датчика уровня;
- автоматическое отключение электродвигателя при коротком замыкании или тепловой перегрузки;
- визуализация сигнала «Работа» на лицевой панели. С лицевой панели шкафа пользователю доступны:
- выбор режима работы «Ручной/Автомат»;
- пуск/останов насоса (ручной режим).
-
