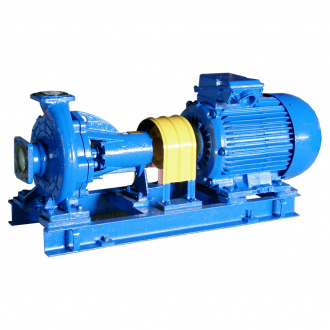

Насосы Х центробежные консольные химические

Насосы Х центробежные консольные химические

оформить заявку »

ДОКУМЕНТАЦИЯ :

  • Насосы центробежные химические типа Х и агрегаты электронасосные на их основе
    Руководство по эксплуатации № Н49.1118.00.00.000 РЭ ТУ3631-406-00217975-2013
    16.06.2014 / 3.8 МБ / pdf
  • Опросный лист для заказа насосов
    Опросные листы
    19.05.2022 / 173.5 КБ / doc

Особенности, преимущества

  • Проточная часть из нержавеющей стали и различные варианты уплотнений вала позволяют перекачивать широкий спектр жидкостей, включая химически активные.
  • Применение комплектующих позволяет гарантировать успешную эксплуатацию при температурах от минус 40°С до +120°С.
  • Наличие лап на корпусе насоса позволяет производить ремонт на месте эксплуатации без демонтажа трубопроводов.

Назначение

Насосы центробежные химические типа Х и агрегаты электронасосные на их основе, предназначенные для перекачивания химически активных и нейтральных жидкостей плотностью не более 1850 кг/м3, с содержанием твердых включений не более 0,1% по объему с размером частиц не более 0,2 мм, для которых коррозия материала проточной части maх. 01мм/год. Кинематическая вязкость до 30х10-6 м2/с. Температура перекачиваемой жидкости от 233 до 393 (от минус 40°С до +120°С).

Насосы, входящие в состав агрегата, относятся к изделиям общего назначения вид I (восстанавливаемые) ГОСТ 27.003-90 и выпускаются в климатическом исполнении У2 и Т2 по ГОСТ 15150-69.

Насосы с торцовым уплотнением вала, укомплектованные взрывозащищенными двигателями, предназначены для установки во взрывоопасных и пожароопасных помещениях.

Классы взрывоопасных зон 1,2 ГОСТ Р51330.9-99. Насосы и агрегаты разработаны с учетом поставки на экспорт в соответствии с требованиями ОСТ26-06-2011-79.


Марки / Характеристики

Марки Подача (номин.), м³/ч Напор, м Мощность потребляемая насосом (макс.), кВт Частота вращения, об/мин Частота вращения, c˜¹ Давление на входе в насос, МПа, не более Диаметр рабочего колеса, мм КПД, % Напряжения сети, В Частота тока, Гц Вид тока Допускаемый кавитационный запас, м, не более
Х-80-50-200 50 50 15 2900 48 6 208 65 220/380 50 переменный 3.5
Х-80-50-200а 45 45 11 2900 48 6 186 65 220/380 50 переменный 3.5
Х-100-65-250 100 80 40 2900 48 6 254 67 220/380 50 переменный 4.5
Х-100-65-250а 80 70 34 2900 48 6 238 67 220/380 50 переменный 4.5
Х-100-65-250б 80 60 27 2900 48 6 220 67 220/380 50 переменный 4.5
Х-100-65-250м 100 90 45 2900 48 6 267 67 220/380 50 переменный 4.5

Условное обозначение

Например Х-Е-80-50-200 а-55-К У 2 ТУ3631-406-00217975-2013, где:

  • Х - химический насос;
  • Е - индекс насоса , предназначенного для эксплуатации во взрыво- и пожароопасных производствах по ГОСТ 31839-2012. Для насосов общепромышленного назначения индекс не проставляется;
  • 80 - диаметр входного патрубка, мм;
  • 50 - диаметр выходного патрубка, мм;
  • 200 - диаметр рабочего колеса (условный), мм;
  • а - индекс обточки рабочего колеса: м или л - увеличенные, а, б или в - уменьшенные диаметры рабочего колеса;
  • 55 - тип уплотнение: без обозначения - сальниковое, 5 - одинарное торцовое, 55 - двойное торцовое;
  • К - исполнение по материалу: Е - хромоникельмолибденовая сталь 12Х18Н12М3Т; К - хромоникелевая сталь 12Х18Н9Т; Д - хромистая сталь 20Х13;
  • У – климатическое исполнение;
  • 2 -категория размещения.

Конструкция

Насосы типа Х – центробежные, химические, изготавливаются с сальниковым уплотнением вала или торцовым уплотнением вала (одинарным или двойным).

Корпус насоса представляет отливку, в которой выполнены входной и выходной патрубки, спиральный отвод и опорные лапы.

Входной патрубок расположен по оси вращения, выходной патрубок направлен вертикально вверх и расположен в одной плоскости с осью вращения.

Корпус насоса крепится к фланцу кронштейна. Кронштейн соединен с корпусом уплотнения винтами.

В корпусе уплотнения выполнены отверстия для подачи охлаждающей (затворной) жидкости к сальниковому или торцовому уплотнениям. При перекачивании жидкости с температурой до 333 К (+60°С) подача затворной жидкости производится из корпуса насоса через отверстие в корпусе уплотнения.

При перекачивании жидкости температурой свыше 333К (+600С) подача охлаждающей (затворной) жидкости производится от постороннего источника холодной воды. Для этого необходимо заменить пробку в корпусе уплотнения штуцером на длину 30…35мм (для перекрытия отверстия в корпусе уплотнения со стороны корпуса).

Рабочее колесо - центробежное, одностороннего входа, закрытого типа. Подвод жидкости к рабочему колесу осевой. Рабочее колесо разгружено от действия осевой силы разгрузочными отверстиями, выполненными на основном диске колеса.

Ротор насоса приводится во вращение электродвигателем через соединительную втулочно-пальцевую муфту. Допускается применение других типов муфт. Опорами ротора служат два радиальных подшипника, установленных в кронштейне. Для измерения температуры подшипников, в кронштейне предусмотрены два отверстия М8х1-7Н. Направление вращения ротора - по часовой стрелке, если смотреть со стороны привода.

В верхней части корпуса насоса имеется отверстие, закрытое пробкой для выпуска воздуха. В нижней части корпуса имеется отверстие, закрытое пробкой для слива остатков жидкости при остановке насоса на длительный срок. В кронштейне имеется штуцер Dу= 6,5 мм, предназначенный для отвода утечек жидкости.


Применение

  • Перекачка продуктов переработки нефти, жидкостей и сред в технических процессах предприятий нефтеперерабатывающей и химической отрасли, судостроении.
  • Перекачивание нейтральных, химически активных, вредных и взрывоопасных жидкостей в технологических процессах на предприятиях горно - металлургической отрасли, тепловой и атомной энергетики.
