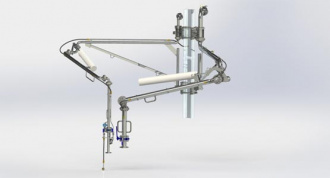

Установки налива метанола

Скачать :

Шарниры

Загрузить
(05.10.20212021 / 120.08 КБ / pdf)

Марки / Характеристики

Наименование параметра	Номинальное значение
Диаметр условного прохода, мм
- Трубопровод слива-налива	100
- Трубопровод газоотвода	50
Температура окружающей среды при эксплуатации,°С Для исполнения У Для исполнения ХЛ	от минус 40 до плюс 50 от минус 60 до плюс 50
Температура наливаемой жидкости, °С Для исполнения У Для исполнения ХЛ	от минус 40 до плюс 95 от минус 60 до плюс 95
Давление в подводящем трубопроводе МПа, не более	0,6
Высота обслуживаемых цистерн, мм	min 4000… max 4800
Зона действия, диапазон, м, не менее	2
Масса, кг, не более	400
Момент от действия стояка кг0м , не более	600

Описание

Для слива-налива метанола разработана конструкция стояка с возможностью герметичной стыковки с цистерной для перевозки метанола.

Благодаря прочному и высококачественному исполнению шарниров и балансировке, стояки очень просты и удобны при эксплуатации.

В конструкции стояков предусмотрено устройство сброса продукта на участке от вентиля цистерны до первого отключающего устройства на наливном оборудовании, что способствует безопасной работе оператора при расстыковке шарнирных трубопроводов от цистерны.
