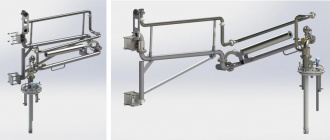

Стояки наливные герметичного налива с жестким рукавом отвода паров

Скачать :

Зона обслуживания наливных стояков

Загрузить
(05.10.20212021 / 191.94 КБ / pdf)

Марки / Характеристики

Основные параметры	Значение параметра
Диаметр условного прохода стояка наливного, мм	100
Температура окружающей среды при эксплуатации, °С	от минус 45 до плюс 50 от минус 60 до плюс 50
Рабочее давление, МПа	Не более 0,6
Диаметр горловины ЖД цистерны, мм	min 550 … max 610
Высота обслуживаемых ЖД цистерн, мм	min 4000… max 4800
Диаметр котла обслуживаемых ЖД цистерн, мм	max 3200
Наконечник наливной	телескопический
Масса, кг	не более 350

Описание

Стояк наливной предназначен для заполнения железнодорожных цистерны через крышку люка нефтепродуктами на нефтеналивных станциях нефтебаз. Налив происходит нарастающим потоком.

Налив с отводом паров улучшает экономичность процесса налива, поскольку происходит улавливание испаряющегося продукта, пары которого не уходят в атмосферу. Этим определяется важный вклад в охрану окружающей среды и здоровью персонала.

Стояк может оснащаться ручным клапаном отсекателем, а также автоматизированной системой предотвращения налива в комплектации с датчиками предельного уровня, автоматизированным клапаном отсекателем и клапаном сброса воздуха для опорожнения стояка.

В зависимости от типа и способа фиксации наконечника к горловине цистерны, стояк может комплектоваться пневмоприжимом.

Комплектация
