Насосы ЭВНОП погружные винтовые однопоточные

Насосы погружные винтовые однопоточные типа ЭВНОП предназначены для отбора нефтеносной пластовой жидкости при эксплуатации в составе скважинных установок.

Насосы относятся к изделиям конкретного назначения (ИКН), вида 1 (восстанавливаемые) ГОСТ 27.003-90 и предназначены для эксплуатации в макроклиматических районах с умеренным и холодным климатом при температуре окружающей среды от плюс 45 до минус 40°С, климатического исполнения В, категории размещения 5 по ГОСТ 15150-69.

Насосы используются с учетом следующих указаний по показателям перекачиваемой среды и условий:

• пластовая жидкость – смесь нефти, попутной воды и нефтяного газа
• максимальная кинематическая вязкость не более, - 1∙10-3 м²/с (динамическая вязкость не более 1000 сПз)
• содержание воды в жидкости не более 99%
• содержание свободного газа в жидкости на приеме насосов, не более 50% по объему
• содержание механических примесей в жидкости размером до 0,2 мм с микротвердостью менее 55 НRС, не более 0,8 г/л
• температура жидкости на забое, для насосов с обоймой из резины 2Д‑405 не более 70° С (343 К) и не более 110° С (383 К) для насосов с обоймой из резины Н-409
• внутренний диаметр колонны обсадных труб не менее 121,7 мм
• максимальный темп набора кривизны скважины не более 2,5° на 10 м проходки

Насосы погружные винтовые однопоточные типа ЭВНОП являются по своему типу объемными насосами.

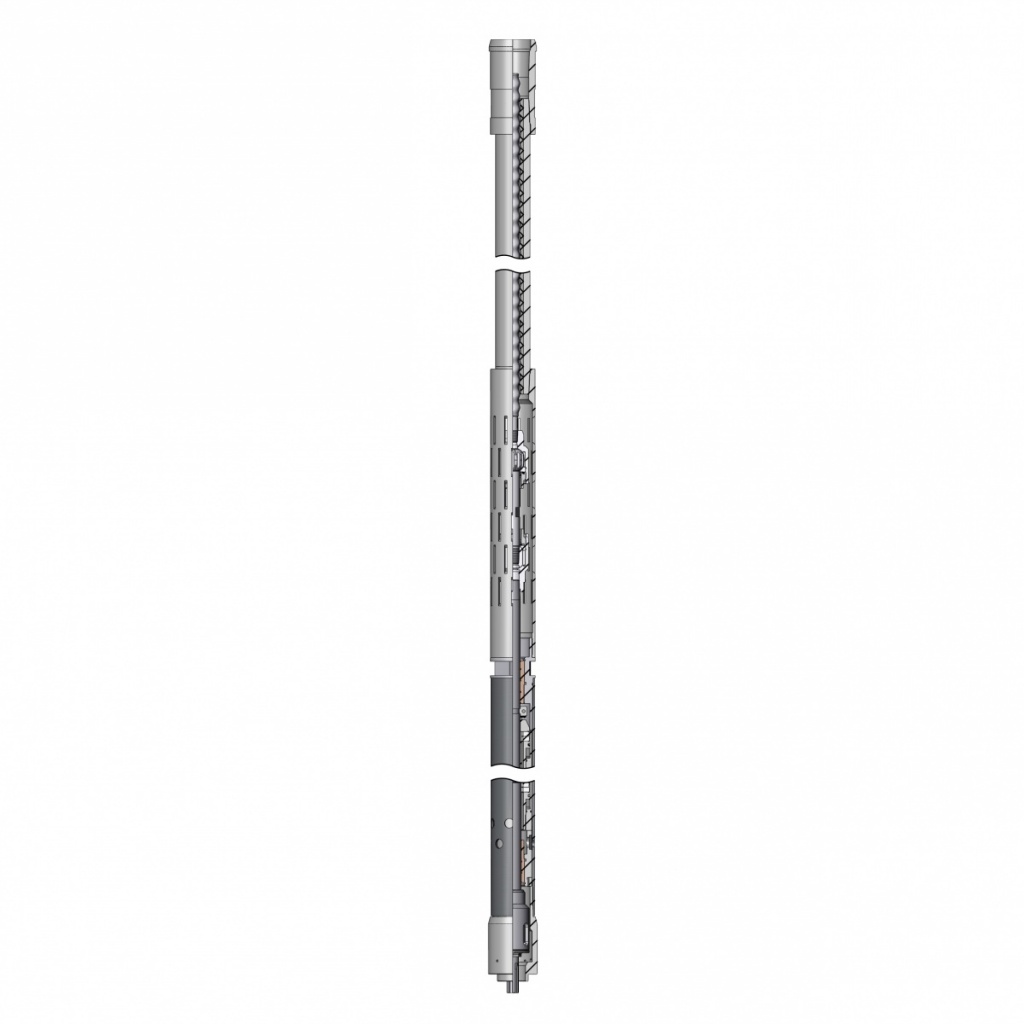

Насосы по своему устройству разделяются на проточную и приводную части.

В проточную часть входят: патрубок, обойма, винт, корпус. В приводную часть входят: муфта эксцентриковая , опора осевая , муфта.

Обойма представляет собой стальной цилиндр с привулканизированной к ней внутри двухзаходной (Z=2) винтовой профильной, специальной маслобензостойкой резиновой обкладкой.

Винт представляет собой металлический стержень с правым однозаходным (Z=1) винтовым профилем, которым перемещает (проталкивает) жидкость через обойму от входа к выходу.

Корпус представляет собой металлический цилиндр, на концах которого выполнена внутренняя резьба для соединения обоймы и опоры осевой. В средней части корпуса выполнены отверстия, через которые жидкость поступает в насос.

Принцип работы насосов основан на перемещении жидкости в насосе от входа к выходу, путем заполнения периодически изменяющихся объемов занимаемых ею камер обоймы, попеременно сообщающихся между собой.

Конструкция насоса предусматривает возможность установки пусковой разгонной муфты (при необходимости), устанавливаемой заказчиком между протектором (гидрозащитой) и двигателем , поставляемой за отдельную плату.

• нефтегазодобывающими компаниями для добычи тяжелой высоковязкой нефти с большим содержанием механических примесей из мало- и среднедебитных и высокообводненных скважин при этом по сравнению с насосами серии ЭВН насосы серии ЭВНОП работают на пониженной частоте вращения (100-500 об/мин), что может увеличить их гарантированный ресурс до 700-800
• нефтегазодобывающими компаниями в качестве более эффективного и дешевого метода механизированной добычи нефти, основанного на малой энерго- и металлоемкости, заменяющего традиционный способ подъема нефти центробежными и штанговыми насосами
