Дозатор для УПН Дозатор ввода присадок на базе комплекса измерительного УПН

Система ввода присадок предназначена для автоматического ввода присадок в основной продукт непосредственно во время налива в цистерну по ранее заданному процентному соотношению присадки относительно основного продукта. Данная система может применяться на различных типах жидкости, включая химические присадки.

В качестве измерителя расхода основного (базового) продукта используют счетчики, входящие в состав ранее установленного оборудования (АСН), изготовленного ОАО "Промприбор". Это объемные счетчики турбинного или камерного типа, а так же импортные массовые расходомеры кориолисового типа.

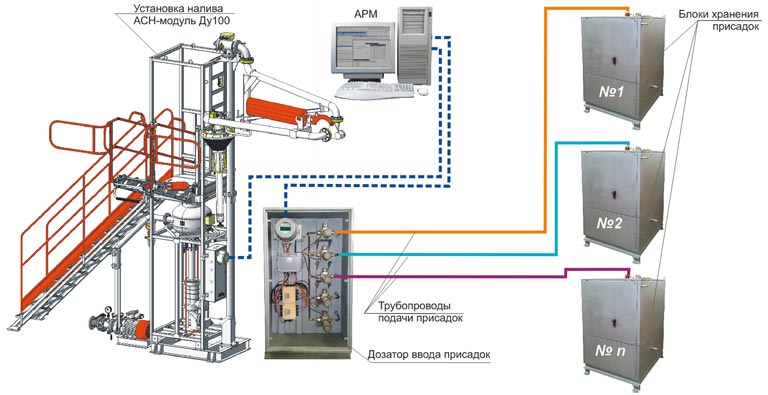

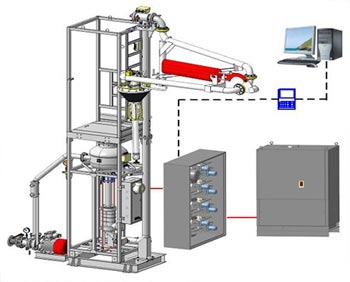

Система дозирования включает в себя:

• Устройство приема, хранения и выдачи присадки.
• Дозирующие блоки для дозирования присадки в основной продукт.
• Вторичный прибор (ЦБУ) для управления клапаном, электронасосом и визуализации дозированного отпуска присадки.

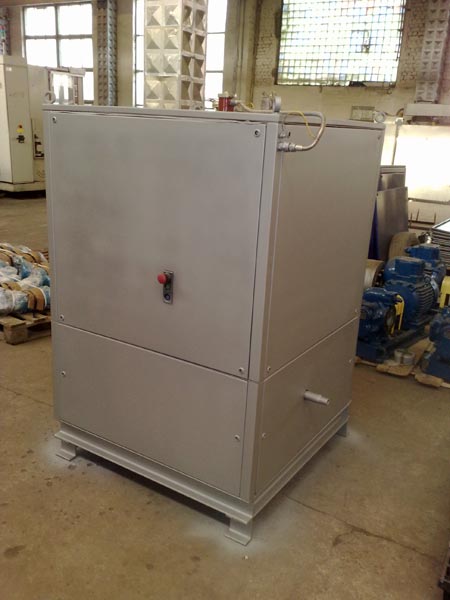

Устройство приема, хранения и выдачи присадки состоит из:

• обогреваемой емкости для приема, хранения и выдачи присадки,
• насоса для приема присадки в емкость,
• насоса для выдачи присадки на пост налива.

Дозирующий блок - представляет собой счетчик с овальными шестернями с фильтром и клапаном.

Процесс дозирования заключается во впрыскивании порции присадки в трубопровод, по которому подается базовый продукт.

Достоинством данной системы является то, что из одной емкости для хранения и выдачи присадки, возможна подача присадки на несколько постов налива, при условии комплектования этих постов дополнительными дозирующими блоками.

Дозатор впрыскивает присадки порциями, объем каждой из которых рассчитывается так:
Vпорц.= Vбаз * Кприс./ 100%,
где Vбаз - фактически прошедший по счетчику объем базового продукта,
Кприс - требуемая концентрация присадки.

Если полученное значение больше или равно Vпорц.мин, программа управления дозатором дает команду ввода порции, иначе она ожидает, когда Vбаз увеличится настолько, чтобы Vпорц >= Vпорц.мин. Программа управления дозатором учитывает инерционность срабатывания клапана и счетчика дозатора. При получении несоответствия фактически отпущенной порции заданному объему следующая порция автоматически корректируется на величину ошибки предыдущей порции.

Процессом дозированной подачи присадок в базовый нефтепродукт, основанной на работе всех составных узлов установки, управляет компьютер со специальной программой, поставляемой совместно с дозатором.
