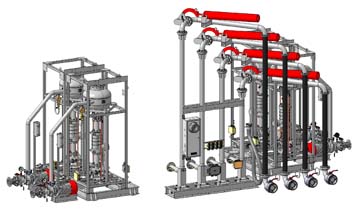

Измерительные комплексы АСН - 8НГ модуль Ду100 4/4

Измерительные комплексы АСН - 8НГ модуль Ду100 4/4

оформить заявку »

Марки / Характеристики

№ Основные параметры Значения
1. Диаметр условного прохода стояка, мм 100
2. Температура окружающей среды при эксплуатации, 0С от минус 40 до плюс 50 для Кл. исп. У2
от минус 60 до плюс 50 для Кл. исп. ХЛ2
3. Предел основной допускаемой относительной погрешности комплексов, % - по объёму - 0,15
- по массе - 0,25
4. Вязкость измеряемой жидкости от 0,55 до 100 мм2/с (сСт)с содержанием твердых взвешенных частиц в кол-ве не более 0,2% и размером не более 0,2мм
5. Производительность комплекса АСН Зависит от состояния подающих трубопроводов но не более 90м3
6. Рабочее давление, не более 0,6(6) МПА (кгс/см2)
7. Показания на дисплее контроллера (установлен на посту налива) отпущено (последняя заданная доза), л
сумматор (отпущено за все время работы), л
задано (текущее задание), л
мгновенный расход, м3/ч
объем отпущенный по дозе в данный момент, л
масса отпущенная по дозе в данный момент, кг
Температура продукта, °С
Состояние датчиков, УЗА, гараж. положения
8. Единица измерения для отпуска нефтепродукта Задание дозы в литрах
Показания ЦБУ в литрах и кг
Оформление документации в кг, литрах
9. Дискретность задания дозы в объёмных единицах, л 1
10. Верхний предел показаний электронного сумматора контроллера 99999999
11. Напряжение питания электрических узлов, В 220±5% ЦБУ, ПДУ "Весна - ТЭЦ –  2 – 3К"380±5% эл. двигатель насоса
12. Информационная связь центрального блока управления интерфейс RS-485 протокол Modbus RTU
13. Потребляемая мощность одного АСН, кВт 2х0,01 – ЦБУ4х11 – насос КМ 100-80-170Е4х15 – насос КМС 100-80-180Е1х0,33 - шлагбаум
14. Тонкость фильтрации фильтра, мкм, не более 100
15. Тип применяемого насоса КМ 100-80-170Е или КМС 100-80-180Е
16. Тип применяемого счетчика Счетчик ППВ 1001,6 илимассовый расходомерEndress+Hauser 83F Dn80
17. Присоединительное устройство к автоцистерне на продуктопроводе АСН-8НГ Муфта нижнего налива по стандарту API 1004Пр-ва "OPW CIVACON"
18. Присоединительное устройство к автоцистерне на рукаве отвода паров АСН-8НГ Муфта отвода паров с выжимным пальцем по Стандарту API 1004 Пр-ва "OPW CIVACON"
19. Материал проточной части шарнирного трубопровода, опорных стоек Ст3 для исп.У209Г2С для исп. ХЛ2
20. Материал шарниров Сталь 45Термообработанные дорожки под ролики
21. Материал проточной части наливного наконечника Алюминиевый сплав АМг5
22. Материал уплотнений шарнирных соединений Фторпласт Масло
бензостойкая резина3826
с-НТА для У2
Маслобензостойкая резина
НО-68 для ХЛ2
23. Покрытие комплекса Грунт ВЛ 515, эмаль ЭП 140
Цвет: серебристый
24. Диаметр рукава отвода паров стояков нижнего налива, мм Ду75
25. Материал рукава отвода паров Стеклоткань пропитанная силиконом на шарнирных сочленениях
26. Балансировка стояка Пружинный Амортизатор
27. Масса комплекса, кг 5000

Описание

Измерительный комплекс нижнего дозированного налива светлых нефтепродуктов, обслуживающий одновременно четыре отсека автоцистерны с одной стороны наливного островка АСН - 8НГ модуль Ду100 4/4 со счетчиками ППВ (или с массовыми расходомерами) и насосами для наземных или заглубленных резервуаров.

Комплектация

Наименование Изображение Кол-во
Стояк нижнего налива в составе:
  • шарнирный трубопровод с пружинным амортизатором – 4шт;
  • гибкий металлорукав Ду100 – 4шт;
  • муфта нижнего налива OPW CIVACON – 4шт;
  • рукав отвода паров Ду75 с муфтой с выжимным пальцем OPW-CIVACON  – 1шт
1
Клапан отсекатель Ду100 электрогидравлический, нормально закрытый, пилотный, с дублером ручного открытия (закрытия). Клапан с плавным ступенчатым регулированием расхода (в том числе в начальный и конечный период налива), регулировка осуществляется программным путем.
Масса: 35кг
4
Модуль измерительный в составе:- фильтр – газоотделитель;- обратный клапан;- счетчик ППВ 100-1,6 или массовый расходомер;- дренажный трубопровод;- клапан сброса повышенного давления
Масса: 560кг
4
Насосный блок в составе:- насос КМ 100-80-170Е для наземных резервуаров  или КМС 100-80-180Е для заглубленных резервуаров (насосы с двойным торцовым уплотнением);- бачок для охлаждающей жидкости;- опорная рама.
Масса: 190кг
4
ПО "АРМ оператора налива слива" ограниченная редакция 1
Система автоматизации процесса (контролер ЦБУ, комплект кабелей в нерж. металлорукавах, комплект коробок распределительных, клещи заземления автоцистерн, источник бесперебойного питания к ПК) 1 комплект
Система автоматизации процесса совмещения автоцистерны и АСН на базе элементов ОАО "ПРОМПРИБОР" (в комплекте вилка нижнего налива для работы с датчиками ограничения уровня термисторного типа пр-ва ОАО "ПРОМПРИБОР") 1 комплект
Документация поставляемая в комплектации с АСН:
  • Руководство по эксплуатации,
  • методика поверки,
  • Копия Разрешения федеральной службы по технологическому надзору РОСТЕХНАДЗОР,
  • лицензия на изг. Средств измерения,
  • сертификат об утверждении типа средств измерений
1 комплект

Доп. оборудование

ПО "АРМ оператора налива/слива" - программное обеспечение для дистанционного управления процессом налива. Мнемосхемы технологического процесса, динамическое отображение состояния оборудования, передача команд оператора, электронный журнал событий, встроенный модуль подготовки отчетов
MES-система XCON - программное обеспечение для управления производством. Учет движения нефтепродуктов, присадки, идентификация по пластиковым картам, транспортные компании, контракты на закупку и поставку нефтепродуктов, согласование баланса, отчеты, прогнозы, интеграция со SCADA и ERP-системами.
Плата интерфейсов Advantech PCI-1602В-А (2 порта RS 422/485). Устанавливается в слот ПК, подключение к 1 порту до 8 наливных стояков отдельным шлейфом
Установка поверочная массовая УПМ-2000ВНГ - мерник второго разряда с возможностью поверки массовых расходомеров объемным и массовыми методами (с тензометрическими датчиками) с возможностью поверки АСН нижнего налива
Крышка автоцистерны
- диаметр люка 300мм,
- наружный диаметр 600мм;
- возможна комплектация различными типами приборов безопасности (огнепреградитель, клапан дыхательный, датчики оuраничения уровня налива)
Перекидной трап на 4 порожка с датчиком положения
Шлагбаум взрывозащищенный
Комплект переговорного оборудования
Комплект датчиков-сигнализаторов для контроля довзрывоопасных концентраций
Дозатор ввода присадок (от одного до четырех типов присадок) возможно в комплекте с емкостью хранения присадок

Спец. покраска комплекса в цвета заказчика

Отгрузка оборудования силами завода

Шеф-монтажные работы

Универсальный драйвер оборудования - OPC-сервер, программное обеспечение для подключения оборудования к SCADA-системам сторонних производителей

Система мониторинга технического состояния АСН
Получение оперативной информации о:
- неисправностях;
- сбоях работы;
- возможность корректировки конфигурационных параметров;
- временных интервалов (влияющих на метрологические характеристики);
- наличие протокола событий
Терминал ТС-002Ex взрывозащищенного исполнения 1ExeibmIIТ4. Устройство имеет в своем составе встроенный считыватель бесконтактных пластиковых карт, клавиатуру и четырехстрочный люминесцентный индикатор повышенной яркости.


Адаптер для установки в крышки люка а/ц диаметр 500мм
Площадка обслуживания стационарная или передвижная
Светофор взрывозащищенный
Освещение
Комплект порошкового пожаротушения
Установка рекуперации паров
Спец. покраска комплекса в цвета заказчика Дополнительный комплект ЗИП



Пуско-наладочные работы
