№ | Основные параметры | Значения |
1. | Диаметр условного прохода стояка, мм | 100 |
2. | Зона обслуживания стояка верхнего налива | ±2,9м при высоте а/ц 2500мм
±3,1м при высоте а/ц 3500мм |
3. | Температура окружающей среды, °С | от минус 40 до плюс 50 для Кл. исп. У2
от минус 60 до плюс 50 для Кл. исп. ХЛ2 |
4. | Сейсмичность | С0 |
5. | Производительность одного стояка АСН | Производительность зависит от подводящего трубопровода и ограничена 90 м3/ч для обеспечения безопасного налива |
6. | Рабочее давление, не более | 0,5(5) МПА (кгс/см2) |
7. | Показания на дисплее блока заземления автоцистерн | Поместить в гаражное положение
Ожидание подключения Заземление подключено Недопустимое подключение Неисправность |
8. | Напряжение питания электрических узлов, В
для АСН-4ВГ Ду100 (ДПУ-1) | 220±5% - контроллер
220±5% - "Весна - ТЭЦ - 2 - 3К" |
9. | Напряжение питания электрических узлов, В
для АСН-4ВГ Ду100 (ДПУ-2) | 220±5% - контроллер
220±5% - "Весна - ТЭЦ - 2 - 3К" 380±5% - эл. привод клапана отсекателя |
10. | Потребляемая мощность АСН, кВт для АСН-4ВГ Ду100 (ДПУ-1) | 1х0,1 - контроллер |
11. | Потребляемая мощность АСН, кВт для АСН-4ВГ Ду100 (ДПУ-2) | 1х0,1 - контроллер
1х0,5 - эл. привод клапана отсекателя |
12. | Информационная связь блока управления | интерфейс RS-485
протокол Modbus RTU |
13. | Тип применяемого датчика предельного уровня при верхнем наливе | камертонного типа для АСН-4ВГ Ду100 (ДПУ-2)
термисторного типа для АСН-4ВГ Ду100 (ДПУ-1) |
14. | Диаметр горловины а/ц, мм | 300 |
15. | Высота обслуживаемых а/ц, мм | min 2500… max 3900 |
16. | Диаметр котла обслуживаемых автоцистерн, мм | min 1200 …max 2200 |
17. | Наливной наконечник верхнего налива | Телескопический для закрытого или открытого налива
с датчиком уровня и кнопкой СТОП |
18. | Материал шарнирного трубопровода, опорных стоек | Сталь 3 для исп. У2
09Г2С для исп. ХЛ2 12Х18Н10Т - для агрессивных жидкостей |
19. | Материал опорных стоек | Сталь 3 для исп. У2
09Г2С для исп. ХЛ2 |
20. | Материал шарниров | Сталь 45
12Х18Н10Т - для агрессивных жидкостей Термообработанные дорожки под ролики |
21. | Материал уплотнений шарнирных соединений | Фторпласт - манжета
Пентасил - уплотнительные кольца Маслобензостойкая резина - пыльник |
22. | Материал проточной части наливного наконечника | Алюминиевый сплав АМг5
12Х18Н10Т - для агрессивных жидкостей |
23. | Материал крышки наконечника | Алюминиевый сплав АМг5
12Х18Н10Т - для агрессивных жидкостей |
24. | Материал рукава отвода паров | Сталь 20 – на прямых участках
Шарнир (сталь) на шарнирных сочленениях |
25. | Диаметр рукава отвода паров, мм | Ду70 |
26. | Покрытие комплекса
Цвет: серебристо серый По доп. заказу окраска в цвет заказчика | полимерцинк |
27. | Балансировка стояка | Пружинный балансир |
28. | Гарантийный срок эксплуатации | 12 мес. с момента
ввода оборудования в эксплуатацию, но не более 18 месяцев со дня отгрузки с предприятия-изготовителя |
29. | Срок службы АСН | 8 лет |
30. | Масса комплекса, кг, не более | 500 кг |
1. Автоматизированный стояк верхнего налива с клапаном отсекателем для светлых нефтепродуктов, без функции учета, обслуживающий один отсек автоцистерны с одной стороны наливного островка АСН - 4ВГ Ду100 (ДПУ - 1) с возможностью прекращения налива при срабатывании датчика предельного уровня, в комплекте с опорными стойками для крепления к металлоконструкции.
2. Автоматизированный стояк верхнего налива с клапаном отсекателем для светлых и вязких нефтепродуктов, без функции учета, обслуживающий один отсек автоцистерны с одной стороны наливного островка АСН - 4ВГ Ду100 (ДПУ - 2) с возможностью прекращения налива при срабатывании датчика предельного уровня, в комплекте с опорными стойками для крепления к металлоконструкции.
№ п/п | Наименование | Кол., шт. |
1. | Стояк верхнего налива Ду100
(шарнирно сочлененный трубопровод Ду100 с пружинным амортизатором) | 1 |
2. | Шарнирно сочлененный трубопровод Ду70 для отвода паров | 1 |
3. | Наконечник телескопический герметичного верхнего налива с механическим подъемом/опусканием телескопа (лебедкой).
Наконечник обеспечивает герметичную стыковку уплотнительного конуса с крышкой горловины автоцистерны ⌀300мм | 1 |
4. | Наконечник телескопический герметичного верхнего налива с механическим подъемом/опусканием телескопа (лебедкой). | 1 |
5. | Съемный каплесборник | 1 |
6. | Клапан отсекатель Ду100 электрогидравлический, нормально закрытый, с плавным регулированием расхода (в том числе в начальный и конечный период налива)для АСН-4ВГ Ду100 (ДПУ-1) | 1 |
7. | Клапан отсекатель Ду100 электрогидравлический, нормально закрытый для налива нефтепродуктов, пилотный. Клапан с плавным регулированием расхода (в том числе в начальный и конечный период налива), регулировка осуществляется программным путем.
Гидроуправление осуществляется за счет давления создаваемого внешним насосом (рабочая жидкость тормозная жидкость или ее аналоги)для АСН-4ВГ Ду100 (ДПУ-1) | 1 |
8. | Общая шина заземления(для заземления всех эл. узлов установленных на комплексе) | 1 |
9. | Система автоматизации процесса (в комплекте с управляющим контроллером, блоком заземления, комплектом распределительных коробок и соединительных кабелей, комплектом датчиков для безопасного налива) | 1 |
10. | Силовой шкаф | 1 |
11. | Комплект стандартных и монтажных изделий, запасных частей | 1 |
12. | Комплект сопроводительной документации | 1 |
№ п/п | Наименование | Кол., шт. |
1. | Крышка автоцистерныс диаметром люка 300мм,
- наружный диаметр 600мм; - возможна комплектация различными типами приборов безопасности (огнепреградитель, клапан дыхательный, датчики ограничения уровня налива) | 1 шт. на отсек а/ц |
2. | Адаптер для установки в крышки люка а/ц диаметр 500мм | 1 шт. на отсек |
3. | АРМ оператора налива и слива – программное обеспечение для дистанционного управления процессом налива. Мнемосхемы технологического процесса, динамическое отображение состояния оборудования, передача команд оператора, электронный журнал событий, встроенный модуль подготовки отчетов. | 1 шт. на партию |
4. | Универсальный драйвер оборудования – OPC-сервер, программное обеспечение для подключения оборудования к SCADA-системам сторонних производителей. | 1 шт. на партию |
5. | MES-система XCON – программное обеспечение для управления производством. Учет движения нефтепродуктов, присадки, идентификация по пластиковым картам, транспортные компании, контракты на закупку и поставку нефтепродуктов, согласование баланса, отчеты, прогнозы, интеграция со SCADA и ERP-системами. | 1 шт. на партию |
6. | Контроллер "Весна-ТЭЦ-2-3К" для управления АСН. Может применяться только как резервное устройство управления, отсутствуют функции настройки АСН и контроля массы продукта. | 1 шт. на партию до 10 постов |
7. | Плата интерфейсов Advantech PCI-1602В-А (2 порта RS 422/485). Устанавливается в слот ПК, подключение к 1 порту до 10 наливных стояков отдельным шлейфом | 1 шт. на партию
При заказе ПО АРМ или Драйвер |
8. | Терминал ТС-002Ex взрывозащищенного исполнения 1ExeibmIIТ4 Устройство имеет в своем составе встроенный считыватель бесконтактных пластиковых карт, клавиатуру и четырехстрочный люминесцентный индикатор повышенной яркости. | 1 шт. на островок налива |
9. | Лестница передвижная | 1 шт. на стояк |
10. | Стационарная опорная металлоконструкция (каркас опорный + модуль оператора), на модуль устанавливается узел гаражного положения стояка | 1 штука на стояк |
11. | Входная лестница установлена под углом 45° с горизонтальными ступенями согласно требованиям ГОСТ 12.2.044-80 | 1 |
12. | Перекидной трап на 4 порожка с датчиком положения.
Трап выполнен на базе параллелограмного механизма, благодаря которому ступени всегда остаются в горизонтальном положении, в комплект входят поручни безопасности оператора. | 1 |
13. | Светофор взрывозащищенный
(2 сигнала: красный, зеленый) | 1 шт. на стояк |
14. | Шлагбаум взрывозащищенный | 1 шт. на стояк |
15. | Освещение | 1 взрывозащищенный светильник на один стояк |
16. | Комплект датчиков-сигнализаторов для контроля довзрывоопасных концентраций: | Комплект по согласованию |
17. | Комплект переговорного оборудования | Комплект по согласованию |
18. | Промышленный компьютер:
- монитор, - системный блок, - источник бесперебойного питания - Принтер HP Laser Jet, - лицензионное ПО Win Pro 7-64 | Комплект по согласованию |
19. | Комплект порошкового пожаротушения | Комплект по согласованию |
20. | Установка рекуперации паров | Согласно проекта |
21. | Спец. покраска комплекса в цвета заказчика | По доп. заказу |
22. | Дополнительный комплект ЗИП | По доп. заказу |
23. | Отгрузка оборудования силами завода | По доп. заказу |
24. | Шеф монтажные работы | По доп. заказу |
25. | Пусконаладочные работы с проведением метрологических испытаний на объекте заказчика каждого наливного поста | По доп. заказу |

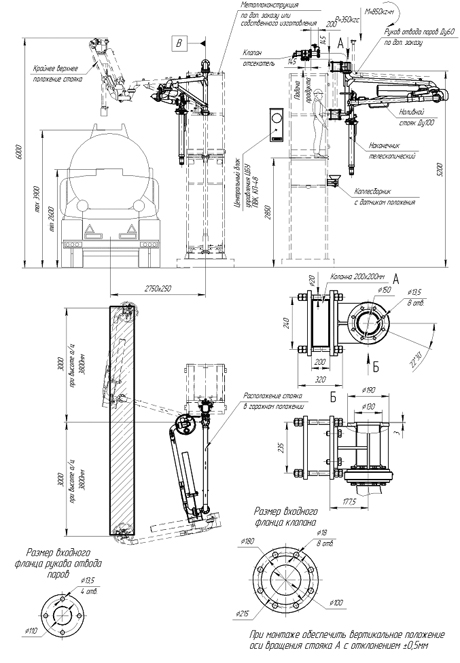

Стояк АСН - 4ВГ Ду100 (ДПУ - 1)
Габаритные и присоединительные размеры. | |

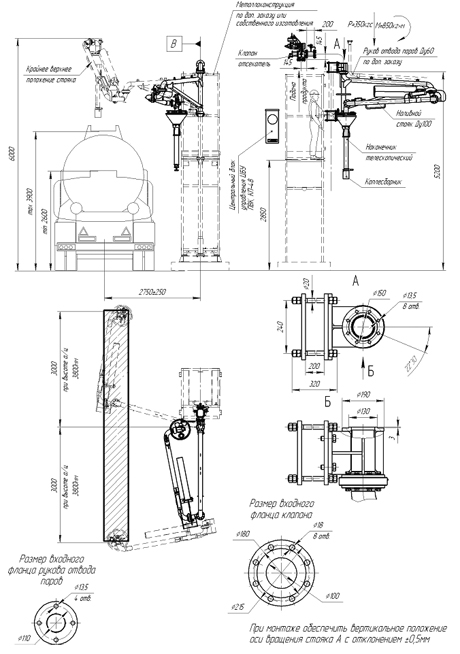

Стояк АСН - 4ВГ Ду100 (ДПУ - 2)
Габаритные и присоединительные размеры |
