Стояки АСН-4В Ду100 (0-0(1)-0(1)-0) наливные без автоматизации

№	Основные параметры	Значения
1.	Диаметр условного прохода стояка, мм	100
2.	Зона обслуживания стояка верхнего налива	±2,9м  при высоте а/ц 2500мм ±3,1м  при высоте а/ц 3500мм
3.	Температура окружающей среды, °С	от минус 40 до плюс 40 для Кл. исп. У2 от минус 60 до плюс 40 для Кл. исп. ХЛ2
4.	Сейсмичность	С0
5.	Рабочее давление, не более	0,5(5) МПА (кгс/см2)
6.	Диаметр горловины а/ц, мм	300
7.	Высота обслуживаемых а/ц, мм	min 2500… max 3900
8.	Диаметр котла обслуживаемых автоцистерн, мм	min 1200 …max 2200
9.	Наливной наконечник верхнего налива	Телескопический для закрытого или открытого налива
10.	Материал шарнирного трубопровода	Сталь 3 для исп. У2 09Г2С для исп. ХЛ2 12Х18Н10Т - для агрессивных жидкостей
11.	Материал металлоконструкции и опорных стоек, трапа, лестницы	Сталь 3 для исп. У2 09Г2С для исп. ХЛ2
12.	Материал шарниров	Сталь 45 Термообработанные дорожки под ролики
13.	Материал уплотнений шарнирных соединений	Фторпласт Пентасил - уплотнительные кольца Маслобензостойкая резина - пыльник
14.	Материал проточной части наливного наконечника	Алюминиевый сплав АМг5 12Х18Н10Т - для агрессивных жидкостей
15.	Материал крышки наконечника	Алюминиевый сплав АМг5 12Х18Н10Т - для агрессивных жидкостей
16.	Материал рукава отвода паров	Сталь 20 – на прямых участках Шарнир (сталь) на шарнирных сочленениях
17.	Диаметр рукава отвода паров, мм	Ду70
18.	Покрытие комплекса Цвет: серебристо серый По доп. заказу окраска в цвет заказчика	Покрытие ступенек: Горячее цинкование Металлоконструкция, стояк: полимерцинк Перекидной трап: Термодиффузион. цинкование
19.	Балансировка стояка, трапа	Пружинный балансир
20.	Гарантийный срок эксплуатации	12 мес. с момента ввода оборудования в эксплуатацию, но не более 18 месяцев со дня отгрузки с предприятия-изготовителя
21.	Срок службы АСН	8 лет
22.	Масса комплекса, кг, не более	1700 кг

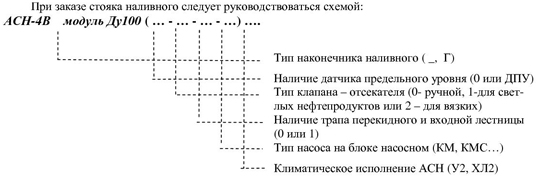

Стояк верхнего налива нефтепродуктов в автоцистерны без функции учета, без автоматизации АСН - 4В модуль Ду100 (0-0(1)-0-0), в комплекте с опорной металлоконструкцией, обслуживающий один отсек автоцистерны с одной стороны наливного островка (1 - наличие ручного клапана отсекателя).

Стояк верхнего налива нефтепродуктов в автоцистерны без функции учета, без автоматизации АСН - 4В модуль Ду100 (0-0(1)-1-0), в комплекте с опорной металлоконструкцией, с входной лестницей и перекидным трапом, обслуживающий один отсек автоцистерны с одной стороны наливного островка (1 - наличие ручного клапана отсекателя).

ТЕХНИЧЕСКИЕ РЕШЕНИЯ АСН:

1. Начало налива наливщиком при ручном открытии клапана отсекателя на стояке;
2. Прекращение налива наливщиком при ручном закрытии клапана отсекателя;
3. Возможность ручной регулировки расхода (клапан отсекатель имеет несколько фиксированных положений открытия);
4. Возможность установки на наливном наконечнике двух датчиков уровня;
5. Возможность подачи сигнала от датчика предельного уровня на исполнительное устройство;
6. Датчик уровня фиксируется в зажиме с возможностью регулировки высоты уровня налива;
7. Замена уплотняющих манжет производится без разборки шарниров;
8. Отвод ПВС из зоны налива при заполнении цистерны (при заказе с рукавом отвода паров);
9. Наливной телескопический наконечник оснащен самотормозящей лебедкой для опуска и подъема телескопической трубы;
10. Механизм фиксации наконечника обеспечивает герметичность прижатия герметичной крышки к горловине автоцистерны.
11. Крышка наконечника крепится на наливной трубе с помощью резиновой манжеты для дополнительного отклонения от горизонтальной плоскости;
12. Налив одного продукта через один стояк;
13. Конструкция стояка обеспечивает безопасность, надежность и удобство эксплуатации в течение всего срока службы.

ЭКОЛОГИЧНОСТЬ:

Герметичность стыковки АСН с автоцистерной обеспечивается использованием крышек отсеков автоцистерны с унифицированными размерами заливной горловины и уплотняющей крышкой наливного наконечника. Стыковка наливного наконечника с заливной горловиной крышки автоцистерны производится путем поворота двух рычагов и обеспечивает абсолютную герметичность по сравнению с конусным уплотнением, при котором в атмосферу выбрасывается до 50% вытесняемой паровоздушной смеси.
Наливные стояки оснащены переносными каплесборниками.
Обеспечивается отвод ПВС из зоны налива при заполнении автоцистерны через специальный рукав "на свечу" или к установке рекуперации паров.
Рукава отвода паров оснащены огнепреградителем и обратным клапаном.

НАДЕЖНОСТЬ:

Надежная контролируемая подача продукта. Герметичность шарнирных соединений. Защита от коррозии и сохранность внешнего вида достигается применением следующих методов: цинковое покрытие горячим способом, дробеструйная обработка и покрытие двухкомпонентной эмалью.

№ п/п	Наименование	Изображение	Кол., шт.
1.	Стояк верхнего налива Ду100 (шарнирно сочлененный трубопровод Ду100 с пружинным амортизатором)		1
2.	Шарнирно сочлененный трубопровод Ду70 для отвода паров		По заказу
3.	Наконечник телескопический герметичного верхнего налива с механическим подъемом/опусканием телескопа (лебедкой). Наконечник обеспечивает герметичную стыковку уплотнительного конуса с крышкой горловины автоцистерны 300мм		1
4.	Наконечник телескопический открытого верхнего налива с механическим подъемом/опусканием телескопа (лебедкой).		1
5.	Съемный каплесборник		1
6.	Перекидной трап на 4 порожка с датчиком положения в комплекте с поручнями безопасности оператора. Трап выполнен на базе параллелограмного механизма, благодаря которому ступени всегда остаются в горизонтальном положении, в комплект входят поручни безопасности оператора.		В исп. 0-0(1)-1-0
7.	Входная лестница установлена под углом 45° с горизонтальными ступенями согласно требованиям ГОСТ 12.2.044-80		В исп. 0-0(1)-1-0
8.	Клапан отсекатель Ду100 ручной, нормально закрытый. Клапан с ручным ступенчатым регулированием. Установлен на среднем колене наливного стояка		В исп. 0-1-0(1)-0
9.	Модуль оператора служит в качестве опорной конструкции наливного стояка и перекидного трапа, а также служит каркасом безопасности оператора.		1
10.	Каркас опорный		1
11.	Комплект стандартных и монтажных изделий, запасных частей		1
12.	Комплект сопроводительной документации		1

№ п/п	Наименование	Количество
1.	Устройство заземления с функцией распознавания автоцистерны от заземленной металлоконструкции	1 шт. на стояк
2.	Крышка автоцистерныс диаметром люка 300мм, - наружный диаметр 600мм; - возможна комплектация различными типами приборов безопасности (огнепреградитель, клапан дыхательный, датчики ограничения уровня налива)	1 шт. на отсек а/ц
3.	Адаптер для установки в крышки люка а/ц диаметр 500мм	1 шт. на отсек
4	Перекидной трап на 4 порожка с датчиком положения в комплекте с поручнями безопасности оператора. Трап выполнен на базе параллелограмного механизма, благодаря которому ступени всегда остаются в горизонтальном положении, в комплект входят поручни безопасности оператора.	В исп. 0-0(1)-0-0
5.	Входная лестница установлена под углом 45° с горизонтальными ступенями согласно требованиям ГОСТ 12.2.044-80	В исп. 0-0(1)-0-0
6.	Лестница передвижная	1 шт. на стояк
7.	Освещение	1 взрывозащищенный светильник на один стояк
8.	Комплект датчиков-сигнализаторов для контроля довзрывоопасных концентраций:	Комплект по согласованию
9.	Комплект переговорного оборудования	Комплект по согласованию
10.	Комплект порошкового пожаротушения	Комплект по согласованию
11.	Установка рекуперации паров	Согласно проекта
12.	Спец. покраска комплекса в цвета заказчика	По доп. заказу
13.	Дополнительный комплект ЗИП	По доп. заказу
14.	Отгрузка оборудования силами завода	По доп. заказу
15.	Шеф монтажные работы	По доп. заказу
16.	Пусконаладочные работы с проведением метрологических испытаний на объекте заказчика каждого наливного поста	По доп. заказу

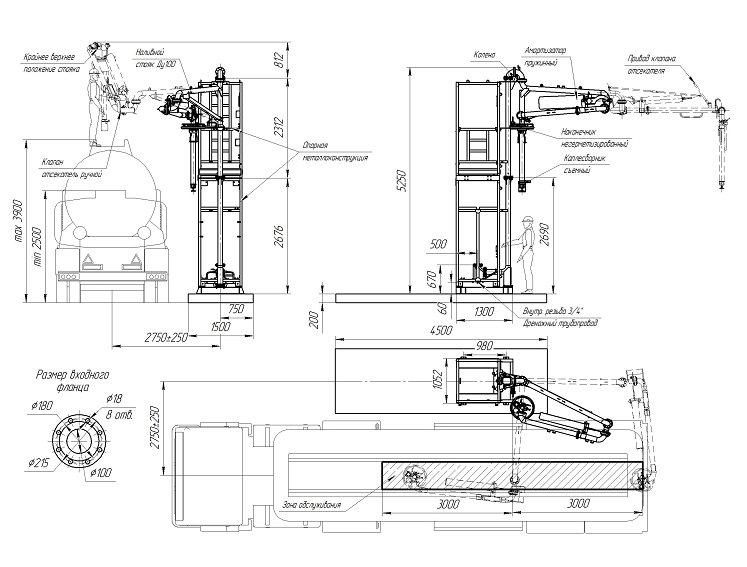

Стояк наливной АСН - 4ВГ модуль Ду100 (0-0(1)-0-0).
Габаритные и присоединительные размеры.
Стояк наливной АСН - 4ВГ модуль Ду100 (0-0(1)-1-0).
Габаритные и присоединительные размеры.
