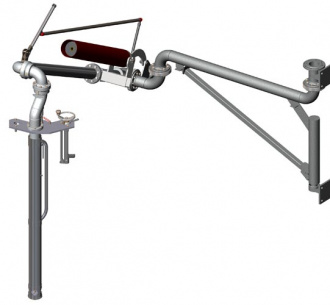

Стояки АСН-14ЖД-К открытого налива с ручным управлением

ДОКУМЕНТАЦИЯ :

Стояк открытого налива с ручным управлением АСН-14ЖД-К

Руководство по эксплуатации № 502.01.00.00.00-08 РЭ ТУ 4213-168-058 06720-2003

pdf / 1.64 МБ

Марки / Характеристики

Основные параметры	У	ХЛ
Диаметр условного прохода, мм	100	100
Температура окружающей среды при эксплуатации, °С	от -40 до +50	от -60 до +50
Температура наливаемой жидкости, °С	от -40 до + 95	от -40 до + 95
Время на подготовку к наливу, мин	2	2
Давление в подводящем трубопроводе МПа, не более	0,6	0,6
Диаметр горловин обслуживаемых цистерн , мм	min 550 max 610	min 550 max 610
Высота обслуживаемых цистерн, мм	min 4000max 4800	min 4000max 4800
Диаметр котла обслуживаемых цистерн, мм	max 3200	max 3200
Зона действия, диапазон м., не менее	6	6
Масса кг, не более	400	400
Момент от действия стояка кг?м , не более	600	600

Описание

Этот тип прибора налива был специально разработан налива продуктов, не требующих отвода паров (например, в пищевой промышленности, для налива масла и т.д.). Он применяется при верхнем наливе железнодорожных цистерн через верхний люк.

Большой радиус действия прибора предусмотрен для тех пунктов налива, где невозможно точное позиционирование люка цистерны. Благодаря прочному и высококачественному исполнению шарниров и балансировке, прибор налива очень прост в работе.

Для останова налива предусмотрен ручной клапан.

Порядок действия обслуживающего персонала при работе со стояком
Порядок действия: - расставить железнодорожные цистерны в местах их налива. Открыть люки железнодорожных цистерн;
- вывести стояк из стационарного каплесборника или фиксатора гаражного положения (в комплект поставки не включены);
- ручными манипуляциями подвести наконечник наливной в положение над горловиной цистерны;
- опустить трубу наконечника наливного в цистерну;
- заправить наливной наконечник в горловину цистерны;
- произвести фиксацию наконечника наливного;
- из операторной, получить разрешение на отпуск;
- открыть клапан осесимметричный вручную;
- произвести налив железнодорожной цистерны;
- после налива открыть кран шаровый вручную;
- произвести дефиксацию наконечника наливного;
- извлечь наливной наконечник из горловины цистерны;
- поднять телескопическую трубу наконечника наливного до фиксации;
- ручными манипуляциями подвести наливной наконечник к стационарному каплесборнику или фиксатору гаражного положения;
- ввести стояк в стационарный каплесборник или фиксатор гаражного положения и зафиксировать в гаражном положении.

Комплектация

Наименование	Обозначение	Количество, шт.	Примечание
Шарнирный трубопровод	1031.01.00.00.00	1
Клапан осесимметричный ручной	932.00.00.00	1	В составе шарнирного трубопровода
Стойка	502.01.02.00.00	1
Стойка	502.01.03.00.00	1
Наконечник наливной	417.10.00.00.00-08	1
Техническая документация
Руководство по эксплуатацииСтояк наливной АСН–14ЖД-К	502.01.00.00.00-08РЭ,-09 РЭ	1экз.
Руководство по эксплуатации Наконечник наливной	417.10.00.00.00-08 РЭ	1экз.
Клапан осесимметричный ручнойПаспорт	932.00.00.00 ПС	1экз.
Упаковочный лист	502.01.00.00.00-08; -09	1 экз.

Предприятие - изготовитель, оставляет за собой право вносить количественные и геометрические изменения в конструкцию узлов и блоков.
