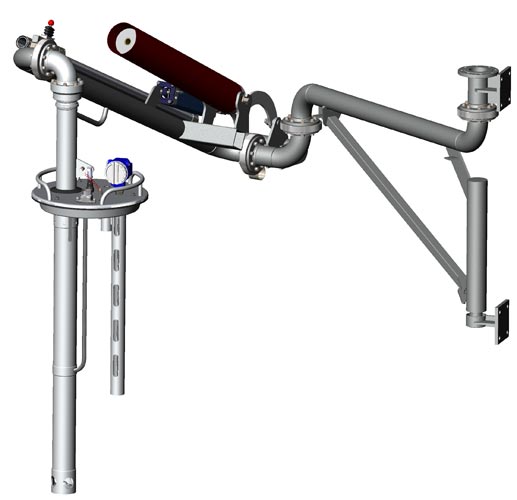

Стояки АСН-14ЖД-К закрытого налива с автоматической отсечкой по уровню
ДОКУМЕНТАЦИЯ :
-
Руководство по эксплуатации № 502.01.00.00.00 РЭ ТУ 4213-168-05806720-2003pdf / 3.16 МБ
-
Опросные листыdoc / 219.5 КБ
Марки / Характеристики
| Наименование параметра | Значение параметра |
| 1 Условный проход, мм | 100 |
| 2 Рабочее давление, МПа (кгс/см2) | 0-0,6(6) |
| 3 Диапазон вязкости продукта, мм2/с | 0,55÷300 |
| 4 Температура наливаемой жидкости, °С | Нефть и нефтепродукты от минус 40 до плюс 60
Другие жидкости до плюс 90 |
| 5 Пропускная способность:
максимальная, м3/ч, минимальная, м3/ч |
80-100 0-30 |
| 6 Зона действия (диапазон),не менее м | 6 |
| 7 Высота обслуживания ж.д. цистерн:
- максимальная, мм - минимальная, мм |
4800 4000 |
| 8 Время приведения стояка для налива в рабочее положение, не более мин | 7 |
| 9 Масса, кг | 400 |
| 10 Момент от действия стояка кг*м , не более | 600 |
| 11 Диаметр рукава отвода паров, мм | 60 |
| 12 Диапазон высот срабатывания датчика уровня, м от горловины | 0-0,6 |
Описание
Этот тип прибора налива был специально разработан с учетом особых требований, существующих при наливе нефтепродуктов. Он применяется при верхнем наливе ж/д цистерн через открытый люк. Большой радиус действия прибора предусмотрен для тех пунктов налива, где невозможно точное позиционирование люка цистерны.
Налив с отводом паров улучшает экономичность процесса налива, поскольку происходит улавливание испаряющегося продукта, пары которого не уходят в атмосферу. Этим определяется важный вклад в охрану окружающей среды и здоровью персонала.
Стояк наливной относится к изделиям многократного циклического применения, ремонтируемым, восстанавливаемым, обслуживаемым, переход которых в предельное состояние не ведёт к катастрофическим последствиям.
Усилие по перемещению стояка не превышает 10 кгс.
Стояк может оснащаться ручным клапаном отсекателем, а также автоматизированной системой предотвращения налива в комплектации с датчиками предельного уровня, автоматизированным клапаном отсекателем и клапаном сброса воздуха для опорожнения стояка.
В зависимости от типа и способа фиксации наконечника к горловине цистерны, стояк может комплектоваться пневмоприжимом или искробезопасной цепью со специальными креплениями.
Порядок действия обслуживающего персонала при работе со стоякомПорядок действия: - расставить железнодорожные цистерны в местах их налива. Открыть люки железнодорожных цистерн;
- вывести стояк из стационарного каплесборника или фиксатора гаражного положения (в зависимости от типа применяемой фиксации стояка на наливной эстакаде);
- ручными манипуляциями подвести наконечник наливной в положение над горловиной цистерны;
- опустить телескопическую трубу наконечника наливного в цистерну;
- заправить наливной наконечник в горловину цистерны;
- произвести фиксацию наконечника наливного;
- из помещения для оператора, получить разрешение на отпуск;
- нажав кнопку "ПУСК", произвести налив;
- произвести дефиксацию наконечника наливного;
- извлечь наливной наконечник из горловины цистерны;
- поднять телескопическую трубу наконечника наливного до фиксации;
- ручными манипуляциями подвести наливной наконечник к стационарному каплесборнику или фиксатору гаражного положения;
- завести стояк в стационарный каплесборник и зафиксировать в гаражном положении.
Комплектация
| №п/п | Наименование | Обозначение | Стояк наливной 502.01.00.00.00- | |||
| -01 | -02 | -03 | -04 | |||
| 1 | Шарнирный трубопровод | 1035.01.00.00.00-06 | 1 | |||
| 2 | Наливной наконечник | 1035.10.00.00.00-17 | 1 | |||
| 3 | Стойка | 502.01.02.00.00 | 1 | |||
| 4 | Стойка | 502.01.03.00.00 | 1 | |||
| 5 | Рукав отвода паров | 417.02.19.00.00 | 1 | |||
| 6 | Шарнирный трубопровод | 1035.01.00.00.00-07 | 1 | |||
| 7 | Наливной наконечник | 1035.10.00.00.00-17 | 1 | |||
| 8 | Стойка | 502.01.02.00.00-01 | 1 | |||
| 9 | Стойка | 502.01.03.00.00-01 | 1 | |||
| 10 | Рукав отвода паров | 417.02.19.00.00-01 | 1 | |||
| 11 | Шарнирный трубопровод | 1035.01.00.00.00-04 | 1 | |||
| 12 | Наливной наконечник | 1035.10.00.00.00-17 | 1 | |||
| 13 | Стойка | 502.01.02.00.00 | 1 | |||
| 14 | Стойка | 502.01.03.00.00 | 1 | |||
| 15 | Рукав отвода паров | 417.02.19.00.00 | 1 | |||
| 16 | Шарнирный трубопровод | 1035.01.00.00.00-05 | 1 | |||
| 17 | Наливной наконечник | 1035.10.00.00.00-17 | 1 | |||
| 18 | Стойка | 502.01.02.00.00-01 | 1 | |||
| 19 | Стойка | 502.01.03.00.00-01 | 1 | |||
| 20 | Рукав отвода паров | 417.02.19.00.00-01 | 1 | |||
| 21 | Стандартные и монтажные изделия. Техническая документация. | - | 1 | 1 | 1 | 1 |
| 22 | *Система автоматизации | 502.01.05.00.00- | 1 | 1 | 1 | 1 |
| 23 | *Каплесборник | 632.12.00.00.00-02 | 1 | 1 | ||
| 24 | *Каплесборник | 632.12.00.00.00-03 | 1 | 1 | ||
| * Комплектность оговаривается при заказе | ||||||
-
