Насосы 2ВВ двухвинтовые мультифазные (нефть+газ+вода)

Насосы 2ВВ двухвинтовые мультифазные (нефть+газ+вода)

оформить заявку »

ДОКУМЕНТАЦИЯ :

  • Насосы двухвинтовые типа А5 2ВВ и агрегаты электронасосные на их основе
    Руководство по эксплуатации № Н41.1165.00.000 РЭ ТУ 3632-094-05747979-2002
    17.06.2014 / 1.17 МБ / pdf
  • Насосы двухвинтовые типа А5 2ВВ и агрегаты электронасосные на их основе
    Руководство по эксплуатации № Н41.1090.00.000 РЭ ТУ 3632-094-05747979-2002
    17.06.2014 / 2.43 МБ / pdf
  • Насосы двухвинтовые типа А5 2ВВ и агрегаты электронасосные на их основе
    Руководство по эксплуатации № Н41.1052.00.000 РЭ ТУ 3632-094-05747979-2002
    17.06.2014 / 5.72 МБ / pdf
  • Насосы двухвинтовые типа А5 2ВВ и агрегаты электронасосные на их основе
    Руководство по эксплуатации № Н41.1050.00.000 РЭ ТУ 3632-094-05747979-2002
    17.06.2014 / 1.54 МБ / pdf
  • Насос двухвинтовой А8 2ВВ 125/40 и агрегат электронасосный на его основе
    Руководство по эксплуатации № Н41.1120.00.000 РЭ ТУ 3632-094-05747979-2002
    17.06.2014 / 2.18 МБ / pdf
  • Насосы двухвинтовые типа А8 2ВВ и агрегаты электронасосные на их основе
    Руководство по эксплуатации № Н41.1081.00.000 РЭ ТУ 3632-094-05747979-2002
    17.06.2014 / 1.39 МБ / pdf
  • Насосы двухвинтовые типа А8 2ВВ и агрегаты электронасосные на их основе
    Руководство по эксплуатации № Н41.1104.00.000 РЭ ТУ 3632-094-05747979-2002
    17.06.2014 / 1.48 МБ / pdf
  • Опросный лист для заказа мультифазных насосов
    Опросные листы
    19.05.2022 / 160.5 КБ / doc

Особенности, преимущества

  • возможность проведения ремонта с заменой ремкомплекта и сохранением параметров
  • равномерная транспортировка жидкости без пульсации и перемешивания, вследствие чего не требуется использование гасителя пульсации или компенсаторов в трубопроводах
  • возможность перекачивания нефте-водо-газовой смеси с содержанием газа до 90% по объему
  • работа насоса при давлении на входе до 25 кгс/см2
  • насосы комплектуются одинарными торцовыми уплотнениями, по требованию заказчика имеются типоразмеры насосов с комплектацией двойными торцовыми уплотнениями

Назначение

Насосы типа 2ВВ и агрегаты электронасосные на их основе предназначены для перекачивания химически неактивных жидкостей в широком диапазоне вязкостей, в том числе водогазонефтяных смесей с содержанием газа до 90% по объему.

Насосы, входящие в состав агрегатов, относятся к изделиям общего назначения (ИОН) вид I (восстанавливаемые) по ГОСТ 27.003‑90, изготавливаются в климатическом исполнении У, категория размещения 2 по ГОСТ 15150-69. По заказу потребителя возможно изготовление насосов в другом климатическом исполнении. При разработке насосов учтены требования безопасности согласно ОСТ26-06-2028-96, а также нормы и правила Ростехнадзора согласно ПБ08-624-03, ПБ09-540-03, ПБ09-563-03.

Агрегаты могут быть использованы для эксплуатации во взрывоопасных и пожароопасных производствах.


Марки / Характеристики

Марки Частота вращения, об/мин Частота вращения, c˜¹ Давление на входе в насос, кгс/см², не более Давление на выходе из насоса, кгс/см² не более КПД насоса, % Напряжение сети, В Частота тока, Гц Вид тока Кинематическая вязкость перекаживаемой среды (расчетная), °ВУ Допускаемая вакуумметрическая высота всасывания, м
А5 2ВВ 13/40-6,3/30 1450 24 25 40 50 380 50 переменный 10 5
А5 2ВВ 15/40-8/30 1450 24 25 40 50 380 50 переменный 10 5
А5 2ВВ 16/25-10/20 1450 24 25 25 50 380 50 переменный 10 5
А5 2ВВ 25/25-16/20 1450 24 25 25 50 380 50 переменный 10 5
А5 2ВВ 40/25-25/20 1450 24 25 25 50 380 50 переменный 10 5
А5 2ВВ 50/25-40/20 1450 24 25 25 50 380 50 переменный 10 5
А5 2ВВ 80/25-63/20 1450 24 25 25 50 380 50 переменный 10 5
А5 2ВВ 125/25-100/20 1450 24 25 25 50 380 50 переменный 10 5
А5 2ВВ 160/25-125/20 1450 24 25 25 50 380 50 переменный 10 5
А5 2ВВ 140/63-70/50 1450 24 25 63 380 50 переменный 10 5
А5 2ВВ 200/25-150/20 1450 24 25 25 50 6000 50 переменный 10 5
А5 2ВВ 250/25-200/20 1450 24 25 25 50 6000 50 переменный 10 5
А5 2ВВ 320/25-250/20 1450 24 25 25 50 6000 50 переменный 10 5
А5 2ВВ 400/20-400/20 1450 24 25 20 55 6000 50 переменный 10 5
А5 2ВВ 500/16-500/16 1450 24 25 16 55 6000 50 переменный 10 5
А8 2ВВ 9/50-4/40 1450 24 25 50 55 380 50 переменный 10 5
А8 2ВВ 15/50-7/40 1450 24 25 50 55 380 50 переменный 10 5
А8 2ВВ 22/40-10/25 1450 24 25 40 60 380 50 переменный 10 5
А8 2ВВ 25/40-16/25 1450 24 25 40 60 380 50 переменный 10 5
А8 2ВВ 40/40-25/25 1450 24 25 40 60 380 50 переменный 10 5
А8 2ВВ 50/40-30/40 1450 24 25 40 55 380 50 переменный 10 5
А8 2ВВ 80/40-40/40 1450 24 25 40 55 380 50 переменный 10 5
А8 2ВВ 125/40-80/40 1450 24 25 40 55 380 50 переменный 10 5

Условное обозначение

Например А5 2ВВ 15/40‑8/30 У2, ТУ 3632-094-05747979-2002 , где:

  • А5 – конструктивное исполнение насоса;
  • 2ВВ – насос двухвинтовой с выносными подшипниками;
  • 15 – подача насоса на жидкости вязкостью 0,75×10-4 м2/с (10°ВУ) , м3/ч;
  • 40 – давление насоса на жидкости вязкостью 0,75×10-4м2/с (10°ВУ), кгс/см2;
  • 8 – подача насоса на жидкости вязкостью 1×10-4 м2/с (1°ВУ), м3/ч;
  • 30 – давление насоса на жидкости вязкостью 1×10-4 м2/с (1°ВУ), кгс/см2;
  • У – климатическое исполнение;
  • 2 – категория размещения агрегата при эксплуатации.

Конструкция

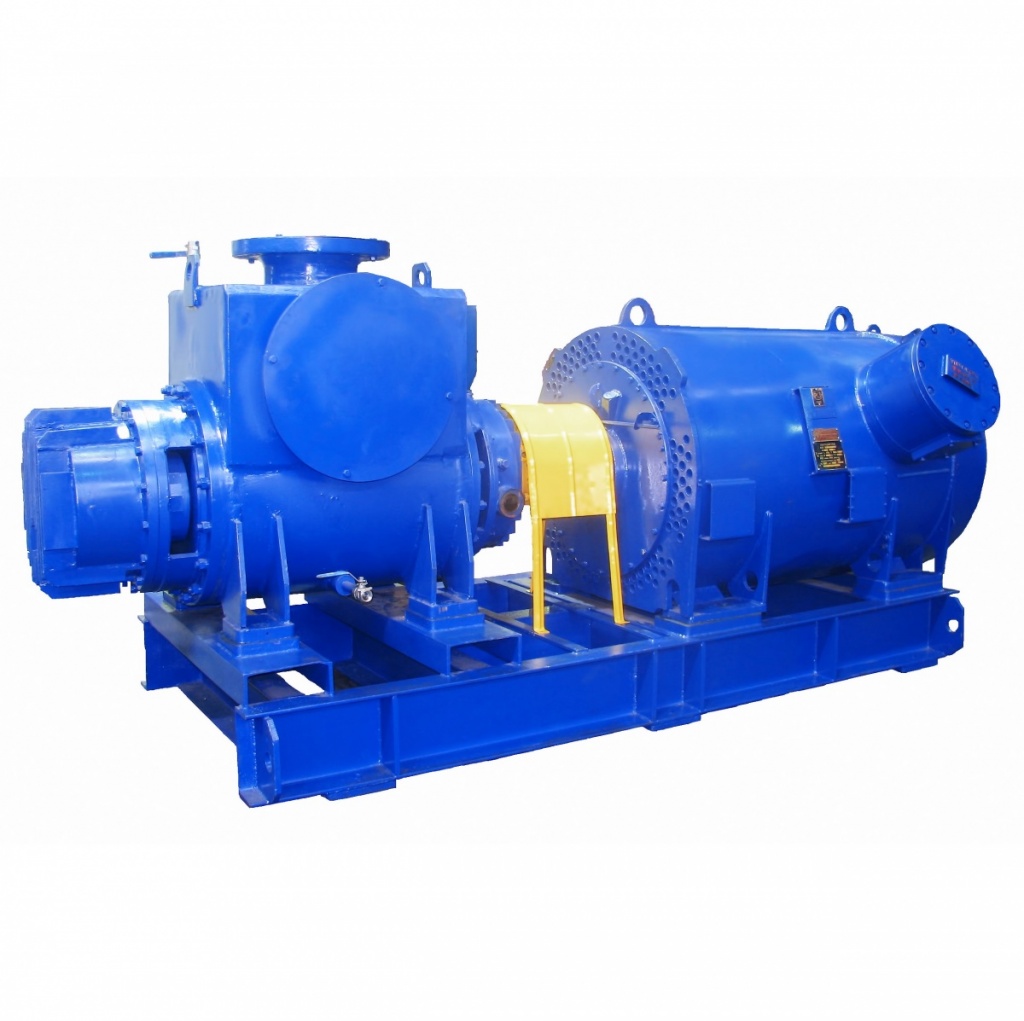

Насосный агрегат состоит из двухвинтового насоса и электродвигателя, смонтированных на общей фундаментной раме. Соединение двигателя и насоса осуществляется через соединительную муфту. Муфта закрывается защитным кожухом.

Насос – объемный, горизонтальный. В расточках обоймы насоса размещены два синхронно вращающихся ротора, имеющих специальную винтовую нарезку. Сменная обойма вставлена в сварной корпус насоса.

Вращение с ведущего ротора на ведомый передается через синхронизирующие шестерни. Роторы опираются на подшипники, вынесенные из гидравлической части насоса.

Рабочая полость насоса по торцам закрывается проставками или корпусами подшипников, а валы уплотняются торцовыми уплотнениями.

Направление вращения ведущего ротора – левое (против хода часовой стрелки), если смотреть со стороны электродвигателя.

Для надежной защиты подшипников от попадания перекачиваемой жидкости, на насосах установлены сдвоенные манжеты. Для охлаждения и смазки манжет на корпусах подшипников установлены дозировочные масленки.

Агрегаты по заказу потребителя могут комплектоваться устройством плавного пуска, частотным преобразователем, системой контроля и управления, контролирующей давление на входе и выходе насоса, температуру подшипников насоса и двигателя, частоту вращения, в зависимости от давления на входе и пр.


Применение

  • нефтегазодобывающими компаниями при перекачивании нефте-водо-газосодержащих жидкостей для снижения давления на устье скважин, с целью уменьшения вредного воздействия на окружающую среду путем эффективного использования попутного газа и исключения его факельного сжигания
  • нефтегазодобывающими компаниями при перекачивании нефте-водо-газосодержащих жидкостей для эффективной разработки удаленных нефтяных месторождений, на которых нет возможности обустройства традиционным способом, с целью увеличения срока эксплуатации скважин, за счет обеспечения возможности перекачивания газовых пробок, что ведет к снижению эксплуатационных расходов и облегчает контроль за разработкой как новых, так и старых месторождений
  • в технологических процессах нефтепереработки на нефтехимических предприятиях, для перекачивания мазутов, гудрона, вакуумного газойля, в которых требуется обеспечить высокое давление (до 40 кг/см2)
