Насосы 2ВВ, 2ВГ двухвинтовые нефтяные

Насосы 2ВВ, 2ВГ двухвинтовые нефтяные

оформить заявку »

ДОКУМЕНТАЦИЯ :

  • Насосы двухвинтовые типа 2ВГ и агрегаты электронасосные на их основе
    Руководство по эксплуатации № Н41.897.00.000 РЭ ТУ 26-06-1596-90
    17.06.2014 / 2.06 МБ / pdf
  • Насосы двухвинтовые типа А1 2ВВ и агрегаты электронасосные на их основе
    Руководство по эксплуатации № Н41.1131.00.000 РЭ ТУ 3632-094-05747979-2002
    17.06.2014 / 1.56 МБ / pdf
  • Насосы двухвинтовые типа А1 2ВВ и агрегаты электронасосные на их основе
    Руководство по эксплуатации № Н41.1078.00.000 РЭ ТУ 3632-094-05747979-2002
    17.06.2014 / 3.05 МБ / pdf
  • Насосы двухвинтовые типа 2ВВ и агрегаты электронасосные на их основе
    Руководство по эксплуатации № Н41.1021.00.000 РЭ ТУ 3632-064-05747979-99
    17.06.2014 / 3.55 МБ / pdf
  • Опросный лист для заказа насосов
    Опросные листы
    19.05.2022 / 173.5 КБ / doc

Особенности, преимущества

2ВВ:
  • возможность проведения ремонта с заменой ремкомплекта и сохранением параметров
  • равномерная транспортировка жидкости без пульсации и перемешивания, вследствие чего не требуется использование гасителя пульсации или компенсаторов в трубопроводах
  • возможность перекачивания различных жидкостей в широком диапазоне вязкостей
  • хорошая всасывающая способность насоса до 5 м и более, в зависимости от вязкости перекачиваемой жидкости;
2ВГ:
  • рубашка обогрева
  • равномерная транспортировка жидкости без пульсации и перемешивания, вследствие чего не требуется использование гасителя пульсации или компенсаторов в трубопроводах
  • возможность перекачивания различных жидкостей в широком диапазоне вязкостей
  • возможность перекачивания жидкостей с температурой до 150...200°С
  • насосы могут комплектоваться одинарными или двойными торцовыми уплотнениями без изменения габаритов насоса
  • корпусные детали и рабочие органы изготавливаются из углеродистой или нержавеющих сталей, что позволяет перекачивать различные типы жидкостей масло, нефть, мазут, а также химически активные жидкости
  • хорошая всасывающая способность насоса до 5 м и более, в зависимости от вязкости перекачиваемой жидкости
  • для предохранения насоса от повышенного давления в комплект поставки может входить клапан предохранительный

Назначение

Насосы двухвинтовые типа 2ВВ и 2ВГ и агрегаты электронасосные на их основе, предназначенные для перекачивания химически неактивных жидкостей в широком диапазоне вязкостей.

Насосы , входящие в состав агрегатов, относятся к изделиям общего назначения (ИОН) вид I (восстанавливаемые) по ГОСТ 27.003‑90, изготавливаются в климатическом исполнении У, категория размещения 2 по ГОСТ 15150-69. По заказу потребителя возможно изготовление насосов в другом климатическом исполнении. При разработке насосов учтены требования безопасности согласно ОСТ26-06-2028-96, а также нормы и правила Ростехнадзора согласно ПБ08-624-03, ПБ09-540-03, ПБ09-563-03.

Насосы допускают эксплуатацию во взрывоопасных зонах В-1а, В-1б, В-1г, по ПУЭ со средами категории взрывоопасности IIA, IIВ по ГОСТ Р 51330.11-99, группой воспламеняемости – Т1, Т2, Т3, Т4 по ГОСТ Р 51330.5-99.


Марки / Характеристики

Марки Подача (диапазон), м³/ч Частота вращения, об/мин Частота вращения, c˜¹ Давление на входе в насос, кгс/см², не более Давление на выходе из насоса, кгс/см² не более КПД насоса, % Напряжение сети, В Частота тока, Гц Вид тока Кинематическая вязкость перекаживаемой среды (расчетная), °ВУ Допускаемая вакуумметрическая высота всасывания, м
2ВГ 25/16-750 750 12.5 7 10 30 380 50 переменный 10 5
2ВГ 25/16-1000 1000 16.5 7 16 25 380 50 переменный 10 5
2ВГ 25/16-1500 1500 25 7 16 35 380 50 переменный 10 5
2ВГ 40/16-750 750 12.5 7 10 40 380 50 переменный 10 5
2ВГ 40/16-1000 1000 16.5 7 16 35 380 50 переменный 10 5
2ВГ 40/16-1500 1500 25 7 16 50 380 50 переменный 10 5
2ВГ 63/16-750 750 12.5 7 10 45 380 50 переменный 10 5
2ВГ 63/16-1000 1000 16.5 7 16 40 380 50 переменный 10 5
2ВГ 63/16-1500 1500 25 7 16 50 380 50 переменный 10 5
А1 2ВВ 50/25-40/20 1450 24 25 25 50 380 50 переменный 10 5
А1 2ВВ 80/25-63/20 1450 24 25 25 50 380 50 переменный 10 5
А1 2ВВ 63/25-50/25 1450 24 25 25 50 380 50 переменный 10 5
А1 2ВВ 125/25-100/20 1450 24 25 25 50 380 50 переменный 10 5
А1 2ВВ 160/25-125/20 1450 24 25 25 50 380 50 переменный 10 5
А1 2ВВ 200/25-150/20 1450 24 2 25 50 380 50 переменный 10 5
А1 2ВВ 250/25-200/20 1450 24 2 25 50 380 50 переменный 10 5
А1 2ВВ 320/25-250/20 1450 24 2 25 50 380 50 переменный 10 5
А1 2ВВ 400/20-400/20 1450 24 2 20 55 380 50 переменный 10 5
А1 2ВВ 500/16-500/16 1450 24 2 16 55 380 50 переменный 10 5
А2 2ВВ1,6/16-1,6/4Б 2900 48 2 4 23 220/380 50 переменный 1 7
А2 2ВВ2,5/16-2,5/4Б 2900 48 2 4 28 220/380 50 переменный 1 7
А2 2ВВ4/16-4/4Б 2900 48 2 4 38 220/380 50 переменный 1 7
А2 2ВВ6,3/16-6,3/4Б 2900 48 2 4 40 220/380 50 переменный 1 6
А2 2ВВ10/16-6/6,3Б 6...8 1450 24 2 6.3 32 380 50 переменный 1 6
А2 2ВВ16/16-16/4Б 16...17 1450 24 2 4 40 380 50 переменный 1 6
А2 2ВВ25/16-25/5Б 23...30 1450 24 2 5 55 380 50 переменный 1 6
А4 2ВВ10/16-6/6,3Б 6...8 1450 24 2 6.3 32 380 50 переменный 1 6
А4 2ВВ16/16-16/4Б 16...17 1450 24 2 4 40 380 50 переменный 1 6
А4 2ВВ25/16-25/5Б 23...30 1450 24 2 5 55 380 50 переменный 1 6
А7 2ВВ10/16-6/6,3Б 6...8 1450 24 2 6.3 32 380 50 переменный 1 6
А7 2ВВ16/16-16/4Б 16...17 1450 24 2 4 40 380 50 переменный 1 6
А7 2ВВ25/16-25/5Б 23...30 1450 24 2 5 55 380 50 переменный 1 6

Условное обозначение

Например А2 2ВВ 10/16-6/6,3Б У2, ТУ 3632-064-05747979-99, где :

  • А2 – конструктивное исполнение насоса: А1 – сварной корпус, сменная обойма и одинарное торцовое уплотнение; А2 – литой корпус и одинарное торцовое уплотнение; А4 – сварной корпус, сменная обойма и одинарное торцовое уплотнение; А7 – сварной корпус, сменная обойма и сальниковое уплотнение.
  • 2ВВ 10/16 – обозначение насоса по ГОСТ 20572-88;
  • 6 – подача насоса в агрегате при перекачивании жидкости вязкостью 1×10‑6 м2/с (1°ВУ), м3/ч;
  • 6,3 – давление насоса в агрегате при перекачивании жидкости вязкостью 1×10‑6 м2/с (1°ВУ), кгс/см2;
  • Б – материал проточной части насоса: А – сталь, К – хромоникелевая сталь, Б – бронза;
  • У – климатическое исполнение;
  • 2 – категория размещения.

Конструкция

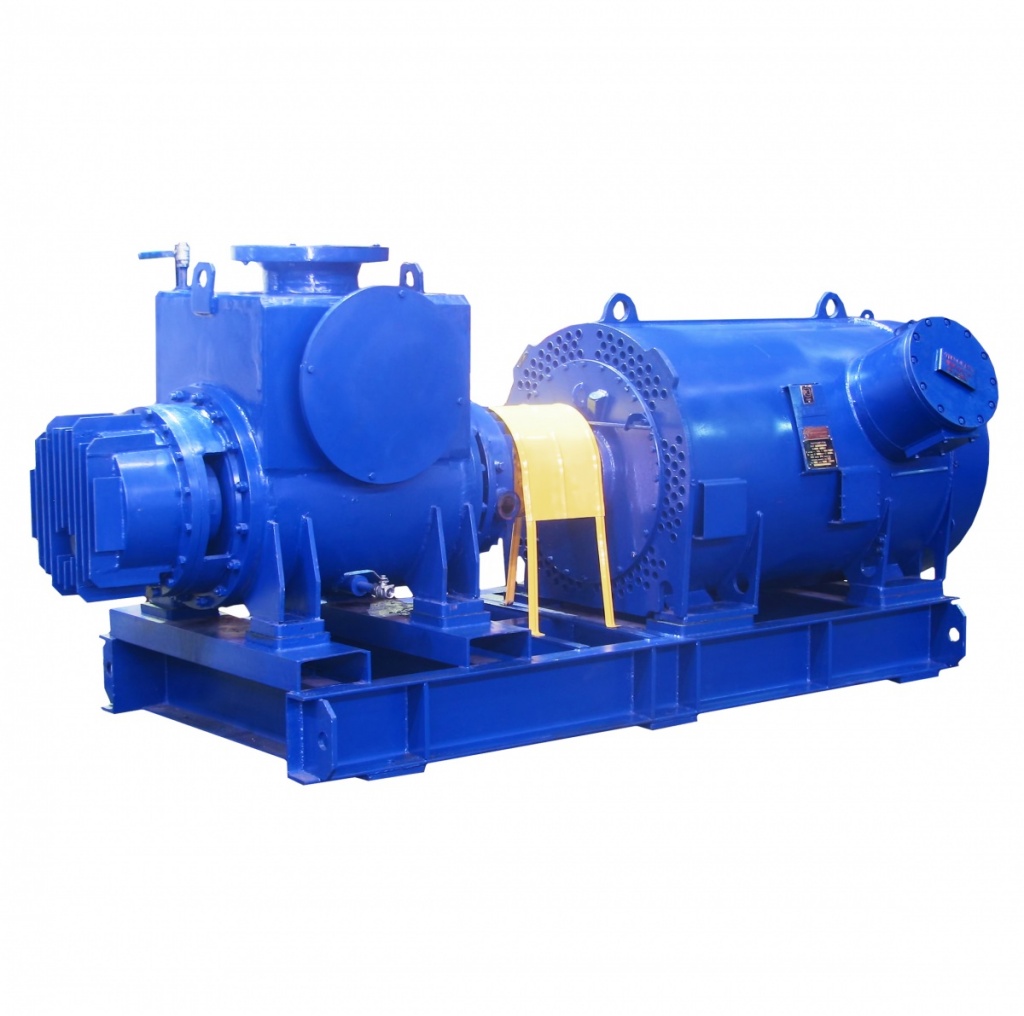

Насосный агрегат состоит из двухвинтового насоса и электродвигателя, смонтированных на общей фундаментной раме. Соединение двигателя и насоса осуществляется через соединительную муфту.

Насос – объемный, горизонтальный. В расточках обоймы насоса размещены два синхронно вращающихся ротора, имеющих специальную винтовую нарезку. Сменная обойма вставлена в сварной корпус насоса. Вращение с ведущего ротора на ведомый передается через синхронизирующие шестерни. Роторы опираются на подшипники, вынесенные из гидравлической части насоса.

Корпус насоса в обогревном исполнении (2ВГ) имеет камеру, предназначенную для обогрева (охлаждения) корпуса теплоносителем.

Рабочая полость насоса по торцам закрывается корпусами подшипников, а валы уплотняются торцовыми уплотнениями или набивкой.

Агрегаты по заказу потребителя могут комплектоваться устройством плавного пуска, частотным преобразователем, системой контроля и управления.


Применение

  • в технологических процессах нефтепереработки ненефтехимических предприятиях для перекачивания мазутов, гудрона, вакуумного газойля,
  • для перекачки/перевалки нефтепродуктов морскими и железнодорожными транспортными терминалами,
  • для обеспечения технологических и вспомогательных процессов связанных с перекачиванием нефтепродуктов промышленным предприятиями,
  • перекачивание воды, загрязнённой нефтепродуктами, из дренажных ёмкостей на предприятиях нефтепереработки и транспортировки нефтепродуктов.
