Насосы 1КсВ центробежные вертикальные конденсатные

Агрегаты конденсатные типа 1КсВ предназначены для перекачивания конденсата или пресной воды температурой до 433 К (+160°С) с рН 6,8…9,2, с содержанием твердых включений концентрацией не более 5мг/л с максимальным размером до 0,1 мм. и микротвердостью не более 6,5 ГПа.

Агрегаты применяются в пароводяных сетях электростанций, работающих на органическом топливе.

Агрегаты относятся к изделиям вида 2, восстанавливаемым по ГОСТ 27.003-90.

Общие требования безопасности насосов и агрегатов соответствуют ГОСТ Р 52743-2007.

Агрегаты изготавливаются в климатическом исполнении УХЛ для эксплуатации в помещениях категории размещения 4 по ГОСТ 15150-69.

Агрегаты могут эксплуатироваться в районах с сейсмичностью до 8 баллов по МSК-84.

Агрегаты типа 1КсВ не предназначены для установки во взрывоопасных и пожароопасных производствах.

Марки	Подача (номин.), м³/ч	Напор, м	Частота вращения, об/мин	Частота вращения, c˜¹	Давление на входе в насос, кгс/см², не более	КПД насоса, %	Напряжения сети, В	Частота тока, Гц	Вид тока	Допускаемый кавитационный запас, м, не более	Мощность двигателя, кВт
1КсВ 100-100-1	100	100	3000	50	7	63	380	50	переменный	1	75
1КсВ 125-71-1	125	71	3000	50	7	63	380	50	переменный	1	45
1КсВ 125-140-1	125	140	3000	50	7	63	380	50	переменный	1	90
1КсВ 200-130-1	200	130	3000	50	7	63	380	50	переменный	1.4	132
1КсВ 200-220-1	200	220	3000	50	7	65	380	50	переменный	1.4	250
1КсВ 315-80-1	315	80	3000	50	7	70	380	50	переменный	1.4	110
1КсВ 315-160-1	315	160	3000	50	7	71	6000	50	переменный	1.4	250

Например:   1КсВ 125-71-1 УХЛ4 ТУ 3631-126-05747979-98 , где :

• 1 – порядковый номер модернизации насоса;
• КсВ – конденсатный вертикальный насос;
• 125 – подача, м³/ч;
• 71 – напор, м;
• 1 – конструктивное исполнение;
• УХЛ 4– климатическое исполнение и категория размещения.

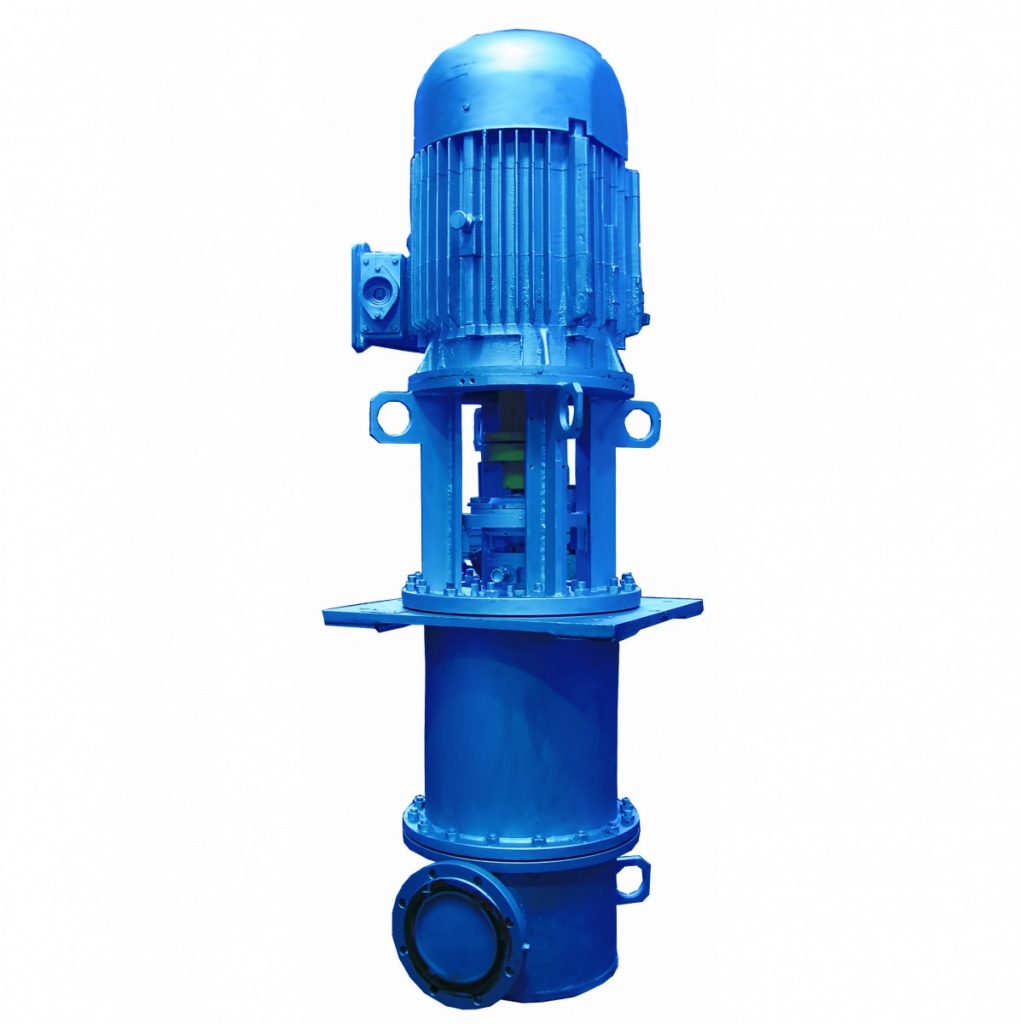

Агрегат состоит из насоса (состоящего из тихоходной части и быстроходной части) и электродвигателя, соединенного с ним при помощи втулочно-пальцевой муфты.

Быстроходная часть насоса имеет одно или два рабочих колеса насаженных на быстроходный вал, опорами которого служат подшипник качения и подшипник скольжения. На вал монтируется двойное торцовое уплотнение и втулочно-пальцевая муфта.

Колесо бустерное тихоходной части получает вращение от колеса турбинного, расположенного в потоке перекачиваемой жидкости за рабочим колесом быстроходной части. Бустерная ступень вращается в собственных опорах скольжения, совмещенных с гидростатической пятой.

Опорный узел крепления к фундаменту выполнен заодно с корпусом насоса.

Присоединительные размеры фланцев, всасывающего и напорного патрубков выполнены по ГОСТ 12815-80, исполнение 1. штуцерно-торцовые соединения по ГОСТ 5890-78. Предусмотрена возможность разворота всасывающего патрубка относительно вертикальной оси агрегата.

В качестве уплотнения вала предусмотрено двойное торцовое уплотнение.

Направление вращения вала агрегата - левое (против часовой стрелки), если смотреть со стороны электродвигателя.

• для перекачки конденсата и горячей воды в пароводяных сетях электростанций
• для перекачки конденсата на предприятияx теплоэнергетики,
